1.7 Експлікація підлог
таблиця 1.7.1
Найменування приміщень |
Тип підлоги по проекту |
Схема підлоги або номер вузла по серії |
Елементи підлоги
та їх |
Площа підлоги м кв. |
Житлові кімнати, коридори, кухня |
Лінолеум |
|
Покриття –лінолеум – 5мм Прошарок – мастика – 1 Стяжка – деревостружкова плита – 37 Звукоізоляція – легкий бетон – 35 Основа плита – 220 |
466,4 |
Санітарний вузол |
Керамічний |
|

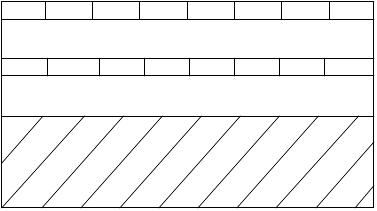

Покриття – керамічна плитка – 13 Прошарок – цементний розчин – 17 Гідроізоляція – два шари Стяжка – цементний розчин – 30 Основа – плита – 220 |
27,6 |
Сходова клітка |
Мозаїчний |
|

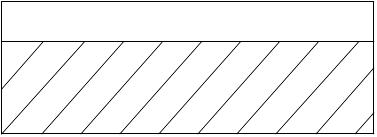

Покриття – мозаїчний шар – 30 Основа – сходова площадка |
49,5 |
Житлові кімнати, коридори, кухня (1 поверх) |
Лінолеум |
|
Лінолеум на мастиці – 5мм Гіпсобетонна панель основи - 60мм Суцільна теплоізоляційна прокладка – 40 Основа - плита перекриття 220 |
233,2 |
Санітарний вузол (1 поверх) |
Керамічний |
|
Керамічна плитка – 13 Прошарок – цементний розчин – 17 Обклеювальна гідроізоляція – 5мм Стяжка – цементний розчин – 20 Водонепроникний папір 1 шар Плити мінераловатні - 40 Основа – плита перекриття |
13,8 |
товщина
1.9 Специфікація конструкцій
таблиця 1.9.1
Поз |
Позначення |
Найменування |
Кількість |
Маса од., кг. |
При-мітка |
|||
Підвал |
1 |
2-3 |
Всього |
|||||
|
|
Збірні залізобетоні конструкції |
|
|
|
|
|
|
|
|
Фундаментні подушки |
|
|
|
|
|
|
Ф1 |
Серія
|
ФЛ16.24-1 |
11 |
|
|
11 |
2470 |
|
Ф2 |
1.112-5 |
ФЛ16.12-1 |
1 |
|
|
1 |
1215 |
|
Ф3 |
|
ФЛ16.8-1 |
1 |
|
|
1 |
800 |
|
Ф4 |
|
ФЛ14.24-1 |
20 |
|
|
20 |
2110 |
|
Ф5 |
|
ФЛ14.12-1 |
8 |
|
|
8 |
1040 |
|
Ф6 |
|
ФЛ14.8-1 |
1 |
|
|
1 |
686 |
|
Ф7 |
|
ФЛ12.24-1 |
26 |
|
|
26 |
1760 |
|
Ф8 |
|
ФЛ12.12-1 |
4 |
|
|
4 |
870 |
|
|
|
Фундаментні блоки |
|
|
|
|
|
|
ФБ1 |
ГОСТ
|
ФБС24.6.6-Т |
87 |
|
|
87 |
1960 |
|
ФБ2 |
135-79-78 |
ФБС12.6.6-Т |
89 |
|
|
89 |
960 |
|
ФБ3 |
|
ФБС24.4.6-Т |
91 |
|
|
91 |
1050 |
|
ФБ4 |
|
ФБС12.4.6-Т |
94 |
|
|
94 |
640 |
|
|
|
Перемички |
|
|
|
|
|
|
ПР1 |
Серія |
ІПр38-12.11-22у |
|
16 |
32 |
48 |
75 |
|
ПР2 |
1.038.1-1 |
ІПрІ-12.12.14
|
|
14 |
28 |
42 |
50 |
|
ПР3 |
|
ІПр38-27.25.22у |
|
6 |
12 |
18 |
375 |
|
ПР4 |
|
ІПр3-24.12.14 |
|
12 |
24 |
36 |
100 |
|
ПР5 |
|
ІПр28-20.25.22у |
|
12 |
24 |
36 |
275 |
|
ПР6 |
|
ІПр3-19.12.14 |
|
24 |
48 |
72 |
75 |
|
ПР7 |
|
ІПр1-10.12.14 |
|
24 |
48 |
72 |
50 |
|
ПР8 |
|
ІПр4-28.12.14 |
|
20 |
60 |
80 |
125 |
|
|
|
Плити перекриття |
|
|
|
|
|
|
ПП1 |
Серія |
ПК8-51.10 |
|
8 |
24 |
32 |
1475 |
|
ПП2 |
1.141-1 |
ПК8-63.10 |
|
22 |
68 |
90 |
1825 |
|
ПП3 |
Шифр 0-312 |
ПК8-63.12 |
|
8 |
24 |
32 |
2200 |
|
ПП4 |
|
ПК8-63.15 |
|
2 |
8 |
10 |
2950 |
|
|
Серія |
Сходові марші |
|
|
|
|
|
|
СМ1 |
1.151.1-6 |
ІЛМ30.12.15-4 |
|
2 |
6 |
8 |
1700 |
|
|
|
Сходові площадки |
|
|
|
|
|
|
СП1 11 11 |
Серія |
2ЛП25.15-4П |
|
4 |
4 |
8 |
1150 |
|
СП2 |
1.152.1-8 |
2ЛП25.15в-4П |
|
|
2 |
2 |
1135 |
|
|
Серія |
Плити балконні |
|
|
|
|
|
|
ПБ1 |
1.137.1-9 |
ПБК27.12.5
|
|
4 |
8 |
12 |
975 |
|
|
Серія |
Плити лоджій |
|
|
|
|
|
|
ПЛ1 |
1.137.1-6 |
ПРЛ36.12.3-Т |
|
2 |
4 |
6 |
1400 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
Козирьок |
|
|
|
|
|
|
К |
|
КВ22 |
|
2 |
|
2 |
1050 |
|
|
Серія |
Вікна |
|
|
|
|
|
|
ВК1 |
1.136.5-16 |
ОС15-15 |
|
16 |
32 |
48 |
|
|
|
|
Двері |
|
|
|
|
|
|
Д1 |
Серія |
ДГ-21-9 |
|
2 |
4 |
6 |
|
|
Д2 |
1.136.5-19 |
ДГ-21-8 |
|
20 |
40 |
60 |
|
|
Д3 |
1.136-10 |
ДГ-21-7 |
|
14 |
28 |
42 |
|
|
Д4 |
|
ДБ -24-13,5 |
|
4 |
|
4 |
|
|
ДБ1 |
|
ДБ-24-7,5 |
|
6 |
12 |
18 |
|
|
|
|
Сходова огорожа |
|
|
|
|
|
|
ОС1 |
Серія |
ПВ24-14.9РП |
|
2 |
4 |
6 |
28,72 |
|
ОС2 |
1.020-1 |
ПВ15-10-15.9Р5 |
|
|
|
1 |
16,47 |
|
ОГ |
|
ПВ16-9РП
Рп
|
|
|
|
1 |
10,47 |
|
|
|
Драбина |
|
|
|
|
|
|
ЛМ |
|
ЛВ-6.27 |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
