Таблица 2.3
Материал
расчетного слоя
Высокоплотный
асфальтобетон
Плотный
асфальтобетон:
I марки
II марки
III марки
Пористый и
высокопористый асфальтобетон
Органоминеральные
смеси
1,0
0,95
0,90
0,80
0,80
0,80
Значения коэффициента

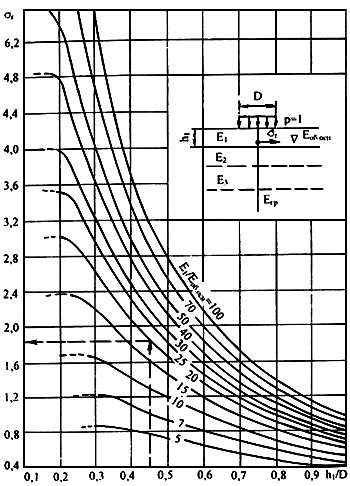

Рис.2.5 Номограмма для определения растягивающего
напряжения
при
изгибе в верхнем монолитном
слое двухслойной системы
Последовательность расчета на усталостную прочность:
а)
приводят конструкцию к двухслойной
модели и определяют отношения
;
б) по полученным параметрам по номограмме (рис.2.5) находят значение и по формуле (2.11) вычисляют расчетное растягивающее напряжение;
в) вычисляют предельное растягивающее напряжение по формуле (2.12). В пакете асфальтобетонных слоев за предельное растягивающее напряжение принимают значение, отвечающее материалу нижнего слоя асфальтобетонного пакета;
г) проверяют условие (2.10) и при необходимости корректируют конструкцию.
Список использованных источников
Проектирование нежестких дорожных одежд (ОДН 218.046-01)/ Гос. служба дорожного хозяйства Министерства транспорта РФ. – М.: Транспорт, 2001.- 145с.
СНиП 2.05.02-85. Автомобильные дороги. Госстрой СССР. М.: ЦИТП Госстроя, 1986.-56с.
Методические указания «Метрология, стандартизация и сертификация»/ Сост. А.Ф.Иванов. Саратов: СГТУ, 2000.-22с.
Методические указания «Рабочий проект автомобильной дороги»/ Сост. С.Н.Руднянский, Е.В.Бердюгина. Саратов: СГТУ, 1996.-46с.
Методические указания «Проектирование реконструкции автомобильной дороги в плане»/ Сост. С.Н.Руднянский, Е.В.Бердюгина. Саратов: СГТУ, 1996.-26с.
Методические указания «Проектирование реконструкции автомобильной дороги в продольном и поперечном профиле»/ Сост. С.Н.Руднянский, Е.В.Бердюгина. Саратов: СГТУ, 1996.-34с.
Дорожные одежды автомобильных дорог общего пользования: Типовые строительные конструкции, серия 3.503.71/ Разраб. Союздорпроект. М.: ЦНТП, 1987.-120л.
Автомобильные дороги. Одежды из местных материалов/ А.К. Славутский, В.К. Некрасов, Г.А. Ромаданов и др. М.: Транспорт, 1987.-255с.
Материалы и изделия для строительства дорог: Справочник/ Н.В. Горелышев, И.Л. Гурячков, О.Р. Пинус и др. М.: Транспорт, 1986.-288с.
Методические указания «Конструирование дорожных одежд нежесткого типа»/ Сост. В.В.Столяров, Н.Е.Кокодеева. Саратов: СГТУ, 2003.- 28 с.
Содержание
Введение…………………………………………………………….……3
Обоснование расчетных характеристик
материалов при расчете дорожной
одежды на прочность ………………………………………….3
Определение расчетных характеристик грунта
рабочего слоя земляного полотна ……………………………………4
1.2. Определение нормативных и расчетных значений прочностных и деформационных характеристик конструктивных слоев из различных дорожно-строительных материалов …………………..10
