9 . Описать конструкцию силового кабеля напряжением до 1000в с пояснениями каждого элемента кабеля.

Силовой кабель – это кабель, предназначенный для передачи эл. энергии и питания силовых и осветительных установок.

Силовой кабель состоит из следующих элементов:

1 - Токопроводящая жила – является проводником электрического тока и выполняется из алюминия или меди. Может быть однопроволочная или многопроволочная, круглой, секторной или сегментной формы.

2 - Изоляция жилы – обеспечивает не обходимую электрическую прочность токопроводящих жил по отношению друг к другу. Применяется бумажная, резиновая и пластмассовая (поливинилхлоридная и полиэтиленовая) изоляция. Изоляция, наложенная на жилу кабеля, называется изоляцией жилы.

3 - Поясная изоляция – изоляция, наложенная поверх изолированных скрученных или параллельно уложенных жил многожильного кабеля. Может выполняться так же из сшитого полиэтилена; бумажной изоляцией, пропитанной специальной кабельной массой;резиновой; полиэтиленовой; поливинилхлоридной.

4 - Броня из двух стальных лент - защищает кабель только от механических повреждений.

5 - Наружный покров - является внешним элементом защитного покрова и служит главным образом для защиты стальной брони от коррозии. Выполненняется из слоя кабельной или стеклянной пряжи, пропитанной битумным составом, а в некоторых конструкциях поверх слоев пряжи и битума накладывают выпрессованный поливинилхлоридный или полиэтиленовый шланг.

10. Перечислить достоинства и недостатки радиальных и магистральных электрических сетей напряжением до 1000 в.

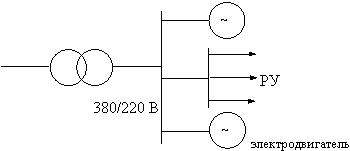

Р адиальные схемы характеризуются тем, что от источника питания, например от распределительного щита, отходят линии, питающие непосредственно мощные приемники электроэнергии или отдельные распределительные пункты, от которых по самостоятельным линиям питаются более мелкие приемники. При радиальной схеме каждый электроприемник присоединен непосредственно к шинам трансформаторной подстанции при помощи отдельной линии.

Их достоинства:

- Простота выполнения

- Возможность применения АВР

- Радиальные схемы обеспечивают высокую надежность питания отдельных потребителей, так как при аварии отключается только поврежденная линия.

- Радиальные схемы позволяют легче решать задачи автоматизации.

Недостатки:

- При аварийном отключении питания нарушается эл. снабжение нескольких цеховых ТП.

- Большие затраты на высоковольтную аппаратуру, провода и кабели и обладают худшими экономическими показателями.

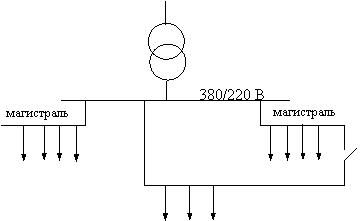

П ри магистральной схеме одна и та же линия (магистраль) питает ряд приемников, расположенных вдоль линии.

Достоинства:

- лучшая загрузка линий, т. к. к каждой линии подключена не одна, а группа ТП;

- меньший расход кабелей;

- на ЦП и РП нужно устанавливать меньшее количество выключателей.

Недостатки одиночных магистралей заключаются в трудностях при отыскании места повреждения магистрали и в более низкой надежности электроснабжения по сравнению с радиальной схемой.

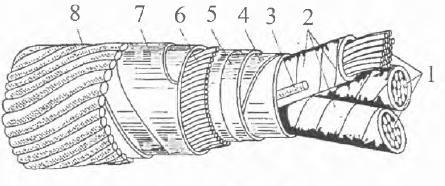

11. Описать конструкцию силового кабеля напряжением выше 1000в.

1 . Токопроводящая жила – является проводником электрического тока и выполняется из алюминия или меди. Может быть однопроволочная или многопроволочная, круглой, секторной или сегментной формы.

2. Изоляция жилы – обеспечивает не обходимую электрическую прочность токопроводящих жил по отношению друг к другу. Применяется бумажная, резиновая и пластмассовая (поливинилхлоридная и полиэтиленовая) изоляция. Изоляция, наложенная на жилу кабеля, называется изоляцией жилы.

3. Заполнитель. Они необходимы для устранения свободных промежутков между конструктивными элементами кабеля с целью герметизации, придания необходимой формы и механической устойчивости конструкции кабеля. В качестве заполнителей применяют жгуты из бумажных лент или кабельной пряжи, нити из пластмассы или резины.

4. Поясная изоляция – изоляция, наложенная поверх изолированных скрученных или параллельно уложенных жил многожильного кабеля. Может выполняться так же из сшитого полиэтилена; бумажной изоляцией, пропитанной специальной кабельной массой;резиновой; полиэтиленовой; поливинилхлоридной.

5. Защитная оболочка - предохраняет внутренние элементы кабеля от разрушения влагой, кислотами, газами и т. п. Выполняется алюминиевая, свинцовая, стальная гофрированная, пластмассовая или резиновая негорючая.

6. Подушка - накладывается на экран или оболочку для их защиты от коррозии и повреждения лентами или проволоками брони. Подушка выполняется из слоев пропитанной кабельной пряжи, поливинилхлоридных, полиамидных и других равноценных лент, крепированной бумаги, битумного состава или битума.

7. Ленточная броня. Для защиты от механических повреждений оболочки кабелей обматывают в зависимости от условий эксплуатации стальной ленточной или проволочной броней. Проволочную броню выполняют из круглых или плоских проволок. Броня из плоских стальных лент защищает кабели только от механических повреждений. Броня из стальных проволок помимо этого воспринимает также и растягивающие усилия. Эти усилия возникают в кабелях при вертикальной прокладке кабелей на большую высоту.

8. Наружный защитный покров – необходим для предохранения брони кабелей от коррозии, выполняется из слоя кабельной или стеклянной пряжи, пропитанной битумным составом, а в некоторых конструкциях поверх слоев пряжи и битума накладывают выпрессованный поливинилхлоридный или полиэтиленовый шланг.
