Комитет по науке и высшей школе Санкт-Петербурга.

Государственное бюджетное образовательное учреждение среднего профессионального образования

“Санкт-Петербургский технический колледж управления и коммерции”

Е.Н. Ильин

Методические указания

по выполнению курсового проекта

по дисциплине: «Монтаж, наладка и эксплуатация специализированных изделий и систем»

по специальности 220205

«Автоматические системы управления»

Санкт-Петербург

2011

Ильин Е.Н. «Монтаж, наладка и эксплуатация специализированных изделий и систем». Методические указания по выполнению курсового проекта. СПб – 20 с.

Методические указания по выполнению курсового проекта составлены на основании рабочей программы по дисциплине «Монтаж, наладка и эксплуатация специализированных изделий и систем», разработанной в ФГОУ СПО «Санкт-Петербургский технический колледж управления и коммерции».

Программа по дисциплине соответствует Государственному образовательному стандарту С П О по специальности 220205 «Автоматические системы управления».

 ФГОУ СПО ТКУиК

«Санкт-Петербургский

технический колледж

управления и коммерции»

 Захаров В.П.

 Новикова И.Ф.

Отпечатано в типографии

ФГОУ СПО ТКУиК

«Санкт-Петербургский техническом

колледж управления и коммерции»

Содержание

	лист
Техническое задание на курсовое проектирование………………………………………………	2
Содержание курсового проекта……………………………………………………………………	2
Требования к графической части курсового проекта……………………………………………	4
Правила оформления пояснительной записки……………………………………………………	5
Правила оформления перечня элементов………………………………………………………...	7
Приложение А. Варианты технического задания КП…………………………………………….	9
Приложение Б. Образец ведомости курсового проекта………………………………………….	11
Приложение В. Образец выполнения титульного листа КП …………………………………….	12
Приложение Г. Образец выполнения технического задания…………………………………….	13
Приложение Д-1. Образец оформления перечня элементов (начало)…………………………..	14
Приложение Д-2. Образец оформления перечня элементов (окончание)………………………	15
Приложение Е. Образец условно-графического обозначения радиоэлементов………………..	16
Литература…………………………………………………………………………………………..	17

1. Техническое задание на курсовое проектирование.

Курсовой проект по дисциплине «Монтаж, наладка и эксплуатация специализированных изделий и систем» выполняется по теме «Разработка сетевого блока электропитания» согласно техническому заданию. Варианты технического задания приведены в приложении А.

Техническое задание состоит из следующих пунктов:

- Напряжение сети – Uс

- Частота сети – fc

- Нестабильность напряжения сети – Δ Uс

- Диапазон рабочих температур – Δ t⁰

- Количество выходов – два выхода

- Напряжение и токи на выходах БПС –Uвых₁; Iвых₁; Uвых₂; Iвых₂

-Коэффициенты пульсаций на выходах БПС – Kп вых₁; Kп вых₂

- Нестабильность выходного напряжения – Δ Uвых.(указывается для выхода БПС содержащего стабилизатор напряжения)

Мощный выход БПС должен содержать схему защиты по току или по напряжению. Электрический расчёт производится для узлов БПС указанных преподавателем.

2. Содержание курсового проекта.

Курсовой проект включает в себя расчётно-пояснительную записку – не менее 30 листов и графическую часть в виде чертежей формата в количестве не менее двух:

- Схема электрическая структурная – Э1

- Схема электрическая принципиальная – Э3

- Перечень элементов

Папка курсового проекта комплектуется в следующей последовательности:

Ведомость курсового проекта (не подшивается)

Титульный лист

Техническое задание

Пояснительная записка

Приложения (Схема электрическая структурная – Э1, Схема электрическая принципиальная – Э3, Перечень элементов). Примеры оформления приведены в приложении Б, В, Г, Д

Пояснительная записка содержит разделы:

Содержание

Введение

Обоснование выбора схемы блока питания.

Описание работы схемы электрической принципиальной блока питания.

Расчёты подтверждающие работоспособность и надёжность блока питания

Выбор элементной базы

Заключение

Список использованных источников

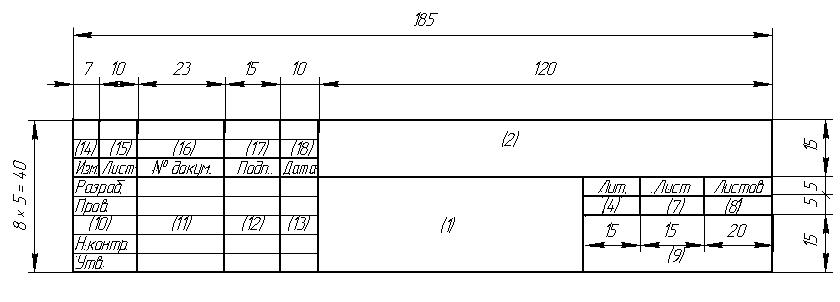

Листы " Ведомость курсового проекта ", " Содержание ", " Перечень элементов " выполняются с основной надписью по форме 2, рисунок 1

Рисунок 1. Форма 2 основной надписи.

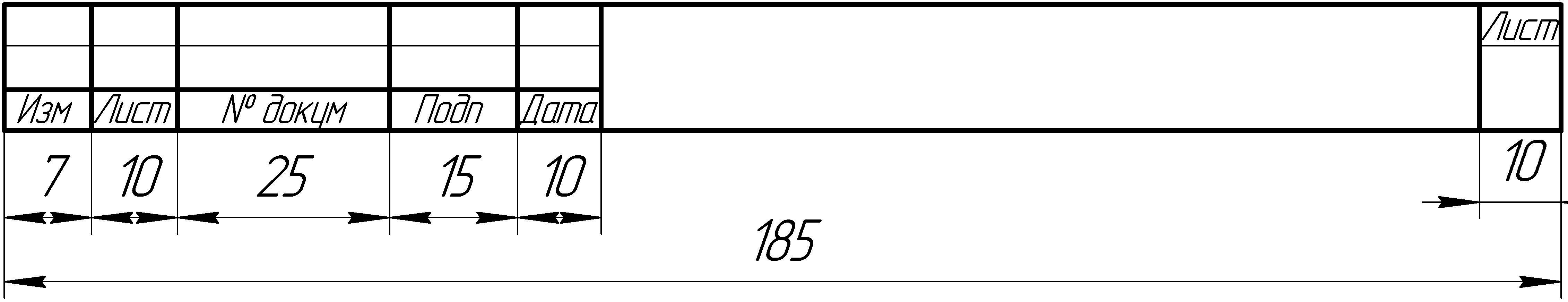

Остальные листы пояснительной записки оформляются с основной надписью по форме 2а

Рисунок 2. Форма 2а основной надписи.

Раздел пояснительной записки " Введение" должен содержать основные направления развития источников питания.

В разделе пояснительной записки "Обоснование выбора схемы блока питания " должен содержаться анализ схем источников питания и на основании проведенного анализа сделан выбор схемы блока питания.

В разделе " Описание работы схемы электрической принципиальной блока питания" должно быть описание устройства и принципа работы основных составных частей и всего устройства в целом.

Раздел "Расчёты, подтверждающие работоспособность и надёжность блока питания" должен содержать:

- Электрические расчеты выбранных преподавателем узлов БПС;

-Принципиальную схему рассчитываемого узла, помещаемою на рисунке в пояснительной записке

При использовании в расчетах справочных данных и практических указаний следует делать ссылки на соответствующие учебники, справочники, учебные пособия;

- После расчета величины резисторов и ёмкости конденсаторов необходимо указывать выбранный по соответствующему стандарту ближайший номинал стандартного резистора или конденсатора, а так же их тип;

-Расчет надежности производится для всего блока питания.

В разделе " выбор элементной базы" необходимо обосновать выбор элементов схемы.
