3.7.Система овал - ребровой овал

Область применения данной системы (Рис. 3 .51): мелкосортные и проволочных станы как непрерывного, так и линейного типа в качестве черновых подготовительных калибров.

Рис. 3.51. Система калибров овал - ребровой овал

При прокатке специфических материалов эта система более предпочтительна. Коэффициент вытяжки  = 1,2…1,35.

Допускается прокатка ребрового овала в овальном калибре и на плашку и на ребро. Отношением осей ребрового овала h_р.ов/b_р.ов = 1,2…1,4.

3.8.Система овал - круг

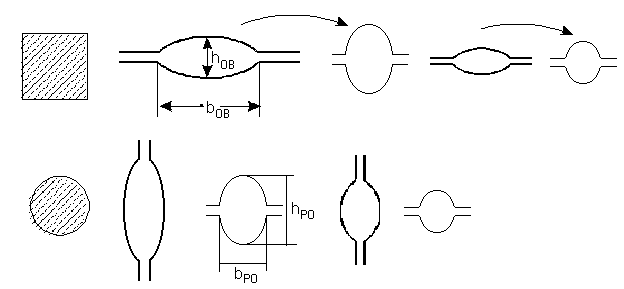

Рис. 3.52. Система калибров овал - круг

Данная система калибров (Рис. 3 .52) применяется в качестве чистового и предчистового калибров, а также в качестве подготовительных на сортовых станах. Коэффициент вытяжки варьируется в интервале  = 1,2…1,3.

Можно получать готовые сечения из промежуточных калибров.

Применяются следующие виды овальных калибров в этой системе:

• однорадиусный овальный калибр (Рис. 3 .53);

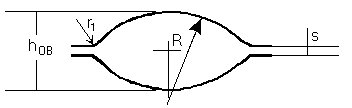

Рис. 3.53. Однорадиусный овальный калибр

• двухрадиусный овальный калибр используется преимущественно при прокатке крупных кругов (Рис. 3 .54);

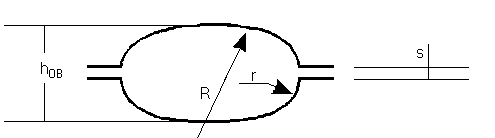

Рис. 3.54. Двухрадиусный овальный калибр

• ромбовидный овальный калибр (Рис. 3 .55);

Рис. 3.55. Ромбовидный овальный калибр

• плоский овальный калибр (Рис. 3 .56)

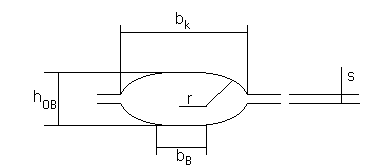

Рис. 3.56. Плоский овальный калибр

(лучше удерживается в направляющих роликах, применяется преимущество в качестве подготовительного, но преимущество в качестве предчистового для прокатки крупных кругов и крупных и средних арматур)

Для повышения точности круглого профиля можно использовать фигурный овальный калибр (Рис. 3 .57).

Рис. 3.57. Фигурный овальный калибр

3.9.Система овал - стрельчатый квадрат

Система находит применение на мелкосортных и проволочных станах, особенно при прокатке специальных сталей и сплавов. Система применяется в двух модификациях (Рис. 3 .58):

• овал - стрельчатый квадрат - овал;

• овал - стрельчатый квадрат-круг.

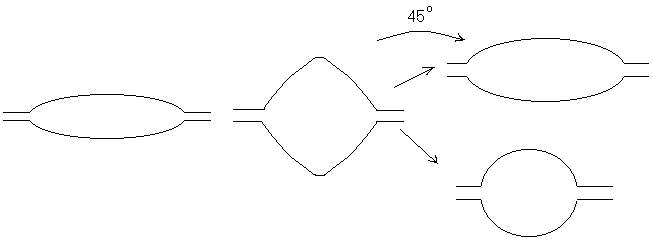

Рис. 3.58. Системы калибров овал - стрельчатый квадрат

Система представляет собой среднее между ребровым овалом и квадратным калибром. При этом имеет достоинства обеих систем (деформируется по четырем направлениям, отсутствие острых углов и прямых линий.)

Применяют в случае, когда необходимо передать больше металла к чистовым проходам и необходимость смены направления, деформации для лучшей прорабатываемости и т.д.

3.10.Система квадрат - квадрат

Систему применяют редко. В основном в калибрующих проходах, а также в черновых клетях крупносортных станов. В последнем случае угол при вершине будет равен 91...93°, ширина b_к = (1,457...1,453)a, высота h_к = (1,42...1,379)a, где a- сторона квадрата.

3.11.Система ромб - ромб

Область применения данной системы (Рис. 3 .59): прокатка качественных сталей на крупносортных и среднесортных станах в основном линейного типа.

Рис. 3.59. Система калибров ромб - ромб

1,41a_o > h₁; 1,41a_o < b₁; h₁ < b₂; h₂ < b₃.

Эта систем позволяет получить среднюю и низкую вытяжную способность. Путём разведения валков можно получать и ромб, и квадрат и шестигранник.

3.12.Система калибров овал - овал

Применяется на сортовых станах при прокатке профилей из качественных сталей.

3.13.Нестандартные системы калибров

В некоторых случаях приходится применять нетиповые калибры в зависимости от ситуации.
