13 Сетевая модель
С
етевая
модель

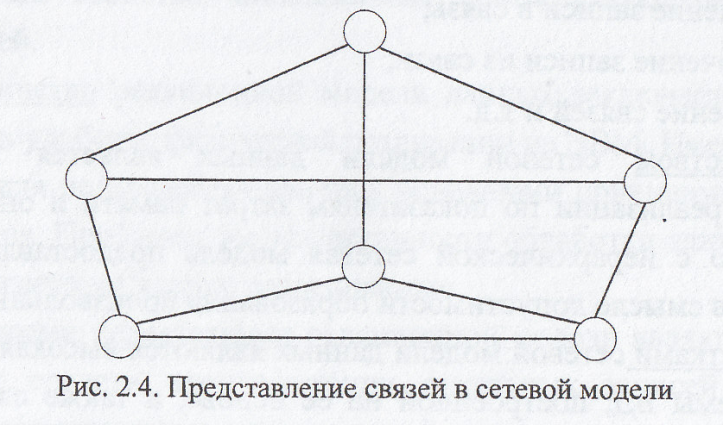

данных позволяет
отображать разнообразные взаимосвязи
элементов данных в виде произвольного
графа, обобщая тем самым иерархическую
модель данных.Сетевая БД состоит из
набора записей и набора соответствующих
связей. На формирование связи особых
ограничений не накладывается. если в
иерархических структурах запись-потомок
могла иметь только одну запись-предка,
то в сетевой модели данных запись-потомок
может иметь произвольное число
записей-предков (сводных родителей).
Плюс
сетевой модели данных является возможность
эффективной реализации по показателям
затрат памяти и оперативности. По
сравнению с иерархической сетевая
модель предоставляет большие возможности
в смысле допустимости образования
произвольных связей. Минус
сетевой :являются высокая сложность и
жесткость схемы БД, построенной на ее
основе, а также сложность для понимания
и выполнения обработки информации.Кроме
того, в сетевой модели данных ослаблен
контроль целостности связей вследствие
допустимости установления произвольных
связей между записями. Наиболее известными
сетевыми СУБД являются следующие: IDMS,
db
Vista
III,
СЕТЬ, СЕТОР и КОМПАС.
13 Прямые оценки качества.
Комплекс требований, опр-щих повед сист в уст-ся и перех режимах при заданном возд-вий объед-т понятие кач-ва процессов регулирования. Кач-во САР явл достат усл ее работосп-ти и оцен-ся к-вом перех процессов и ошибками в уст-ся режимах.
На практ примен-т прямые и косвенные методы оценки к-ва. Прямые показатели кач-ва опр-ся по кривой ПП, получ при g(t)=1(t).
Различ-т след прямые оценки к-ва:
1) уст-ся знач вых переменной, опр-щая стат точность сист
Исп-сь
теорема о конечном знач ф-ии и также
2)
Время регулирования
или вр перех процесса – это время от
момента начала изменения вх возд-вия
до момента, когда абс разность м/д тек
и уст-ся знач регулир велич будет
оставаться < нек-рого зад-ного знач
.
Хар-ет быстродействие сист.
,
при
3)
Перерегулирование или выброс предст-т
собой max
отклонение регулир переменной от нов
уст-ся знач. Оно опр-ся в %. Хар-ет плавность
протек процесса.
и
связ м/д собой. Перергулир появл-ся в
следств того, что сист подходит к нов
уст-ся сост с опред скор. Чем > эта скор,
тем >
.
Чтобы ↓
необх ↓ скорость. Это приводит к ↑
.
Т.О. как отсутств, так и слишком большое
перерегулир нежелательно. Обычно
приним-т
.
Для некот САР оно вообще недопустимо.
4) Число кол-ий n, хар-щее колеб-ть перех процесса, опр-щееся числом max кривой перех проц за .
Прямые
оценки по кривой ПП
наглядные и облад-т max
точностью.
Косвенными оценками наз-т некот числа, хар-щие отдельн стороны ПП, не треб-щие его построения. Они подразд-ся на корневые, частотные и интегральные.
13. Расчет погрешностей измерительного канала.
Автоматизир-ная сист измер сост из нек-рого кол-ва цепей, вкл в себя первичн измерит преобразоват, нормирующий или промежут преобразоват, вторичн прибор или АЦП для выхода на ЭВМ. Возник-т необх в расчете суммарн осн погр-тей таких комплектов, а также выборе диапазонов измер или преобраз-я измерит у-в.
При выборе диапазона руководств-ся след соображ-ми:
