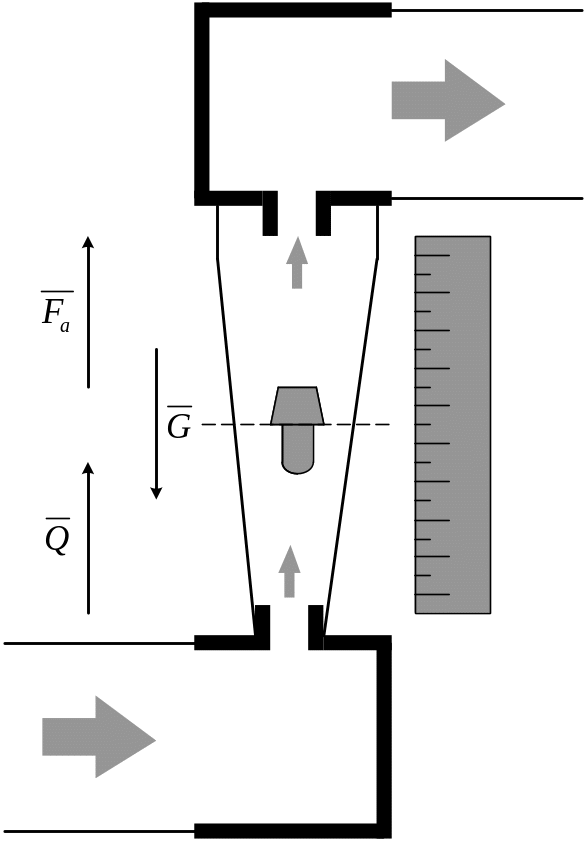

2)Ротаметры (рисунок)
Для тв в-в, сыпучих мат-лов:

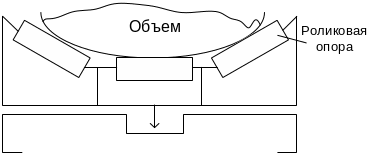

-по массе (конвейерные весы)
Нужно знать скорость (тахогенератор на ленту)
-по объему (оптический)
- радиоизотопный
-по плотности
Узнать влажность (емкостной СП-б опред влажности). Реж вар котла зав-т от влажности.
Для жидкости:

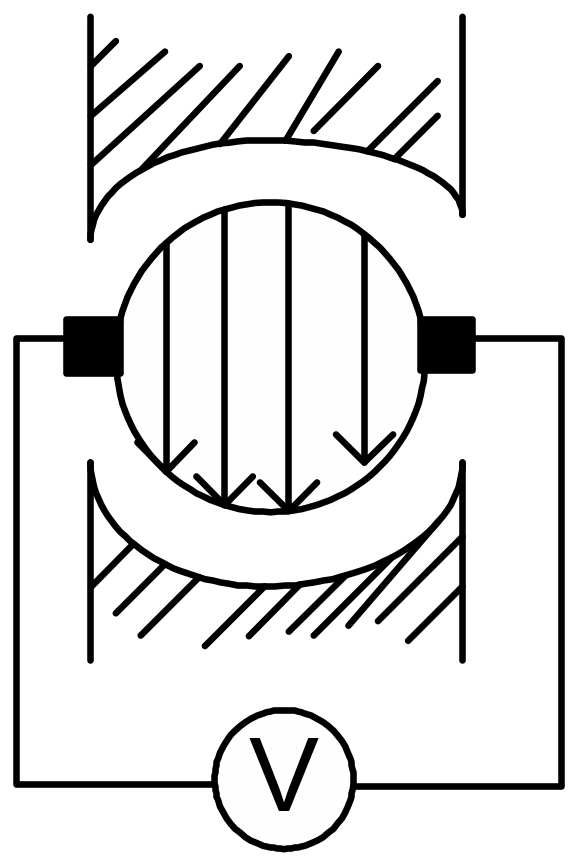

-расходомер электромагнитный
ЭДС на электродах пропорц скорости жидкости ч/з данное сечение. ЭДС преобраз-ся либо в ток 4-20 мА, либо в импульс.
Знач амплитуды сигнала (ЭДС), явл-ся ф-ей интеграла скор потока по cеч трубы, зав-т от большого кол-ва факторов, к-рые измен-ся с теч времени. Среди них наличие отложений на электродах и внутр пов-ти проточной части. В проц эксплуатации это приводит к сниж метрологич хар-к. Электромагн расходомеры чувствительны к внешн магн полям. Этот тип приборов исп-ся в пром-ти, где точно известен состав измеряемой среды и нет нужды в защите от манипуляций с показаниями.
- вихревой
Принцип подразум-т, что мин измер-мый расход опр-ся скоростью, при к-рой нач-ся устойчивое вихреобраз-е, а макс знач – скоростью, при кот это устойч вихреобраз-е заканч-ся. Проц вихреобраз зав-т от хар-к жидкости (плотность, вязкость), от скор жидкости. Плотность и вязкость зав-т от темп-ры. К дост-вам метода м отнести, что метрологич хар-ки со временем эксплуатации «не плывут», т к акустическим или электромагн методом сним-ся дискр сигнал (кол-во пузырьков). По их кол-ву опр-ся скор потока.
Из-за отсутств вихреобраз на нижнем диапазоне расходов суж-ся обл применения. Наиб часто исп-ся в составе теплосчетчиков в сист с практ пост расходом теплоносителя (напр, в индивид теплов пункте без регулир по погодным усл).
Вихреобраз-е не подвержено влиянию магн полей. Поэтому вихреакустич расходомеры не подвержены манипуляциям с магнитом, а вихревые электромагнитные, в связи с тем, что измер-т не амплитуду ЭДС, а кол-во ее «скачков», либо продолжают выдавать метрологич точные показания, либо в случ если магн поле мен-ся сильно, прибор перестает их регистрировать и считает, что расход нулевой.
-ультразвуковой
Показания ультразвук расходомеров с времяимпульсным методом измерений м не зав-ть ни от темп-ры, ни от давл теплоносителя. В таких расходомерах скор распр-ния ультразвук колебаний пост измер-ся или рассчит-ся при пом аппроксимир-щих полиномов.
Показания ультразвук расходомеров не подвержены манипуляциям с магнитом. Такие расходомеры м примен-ся как в сист водоснабж, так и в сост теплосчетчиков в отопит сист на б-ве объектов, обеспечивая метрологич точные показания в широком диапазоне и в теч всего МПИ. Ст-ть умеренная.
-тахометрический.
Кол-во типов приборов связано с их невысокой стоимостью (при установке на малые диаметры трубопровода). Опыт эксплуатации этих приборов показ-т, что динамич диапазон и точность измер полностью соотв-т декларируемым в теч межповерочного интервала МПИ только в ид условиях. Для защ от возд-вий при пом магнита выпуск-ся антимагнитные исполнения водосчетчиков.
7Этапы развития асутп.
Этапы развития АСУТП концепция Scada
Развитие АСУТП делят на три этапа:
1 внедрение САР, Решения задач стабилизации программного управления, слежения переходит от человека к САР, у человека появляются функции расчета задания и параметров настройки регуляторов.
2 Автоматизация ТП. Характерная особенность этого этапа внедрение систем телемеханики в управление технологическими процессами. Человек все больше отдаляется от объекта управления между объектом и диспетчером выстраивается целый ряд измерительных систем, исполнительных механизмов, средств телемеханики и других средств отображения.
3 АСУТП характеризуется внедрением в управление ТП вычислительной техники: в начале микропроцессоров, вычислительных систем на отдельных фазах управления, затем активное развитие человеко-машинной системы управления и диспетчерское управление. Диспетчер в многоуровневой АСУТП получает информацию с монитора ЭВМ, воздействует на объекты находящиеся от него на значительном расстоянии с помощью телекоммуникационных систем, контроллеров и тд. К современным системам управления SCADA предъявляются следующие требования: надежность технологическая и функциональная, безопасность управления, точность обработки и представления данных, простота расширения системы. Концепция SCADA-автоматизированная разработка систем управления позволяющая сократить сроки разработки проектов по автоматизации и прямые финансовые затраты на их разработку. Система SCADA (Supervisory Control And Data Aquisition) это процесс сбор информации реального времени с удаленных точек объектов для обработки, визуализации, анализа и возможного управления удаленными объектами. Россия: Trace mode (adastra), Круг -2000 (НПФ «круг»), Vis-à-vis (ИнСАТ); США: in touch (wonderware), RealFlex (RealFlexSoft), Genesis (Iconics); Германия WinCC (Siemens)
Все современные SCADA поддерживают человеко-машинный интерфейсHMI/MMI
7 ПРОПОРЦИОНАЛЬНЫЙ РЕГУЛЯТОР
Регулятор,
реализующий П-закон регулирования,
наз-ся пропорциональным (П-регулятор).
Для идеального П-регулятора выходная
величина в пределах зоны регулирования
изменяется пропорционально изменению
выходной величины. Уравнение динамики
идеального П-регулятора имеет вид:
,
где
- коэфф-т передачи регулятора. В
динамическом отношении идеальный
П-регулятор представляет собой
пропорциональное (усилительное) звено
с передаточной функцией
.
Рассмотрим особенности процесса регулирования при П-законе. В качаестве объекта выберем одноемкостный объект с самовыравниванием.
Когда
в бассейне произойдет отклонение уровня,
регулятор тотчас же уменьшит на
пропорциональную величину отверстие
регулируемого клапана К1.
Приток жидкости уменьшится, поэтому
уровень будет расти с меньшей скоростью.
Баланс потоков жидкости восстановится
за счет совместного действия эффектов
самовыравнивания (рост
)
и уменьшения регулятором потока втекающей
жидкости . Процесс регулирования
закончится, когда установится равенство
.
Однако регулируемая величина не вернется
к заданному уровню. В системе будет
постоянное по величине отклонение
,
которое в общем случае называется
установившейся (статической) ошибкой
Достоинство П-регулятора – его быстродействие.
