8. Схемы выпрямительных блоков автомобильных генераторов.

В выпрямительных блоках отечественных автомобильных генераторов обычно используются диоды Д104-20, Д104-25, Д104-35, рассчитанные, соответственно на максимально допустимые токи 20, 25, 35 А. В трехфазных генераторах максимальный ток генератора не должен превосходить утроенную величину максимально допустимого тока через диод. Так , если применены диоды, на максимально допустимый ток 20 А, то при использовании выпрямительного моста с шестью такими диодами максимальный ток генератора не может превосходить 60 А. Если требуется генератор на больший ток, то можно использовать выпрямительный блок с диодами на больший максимально допустимый ток или выпрямительный блок с двенадцатью диодами.

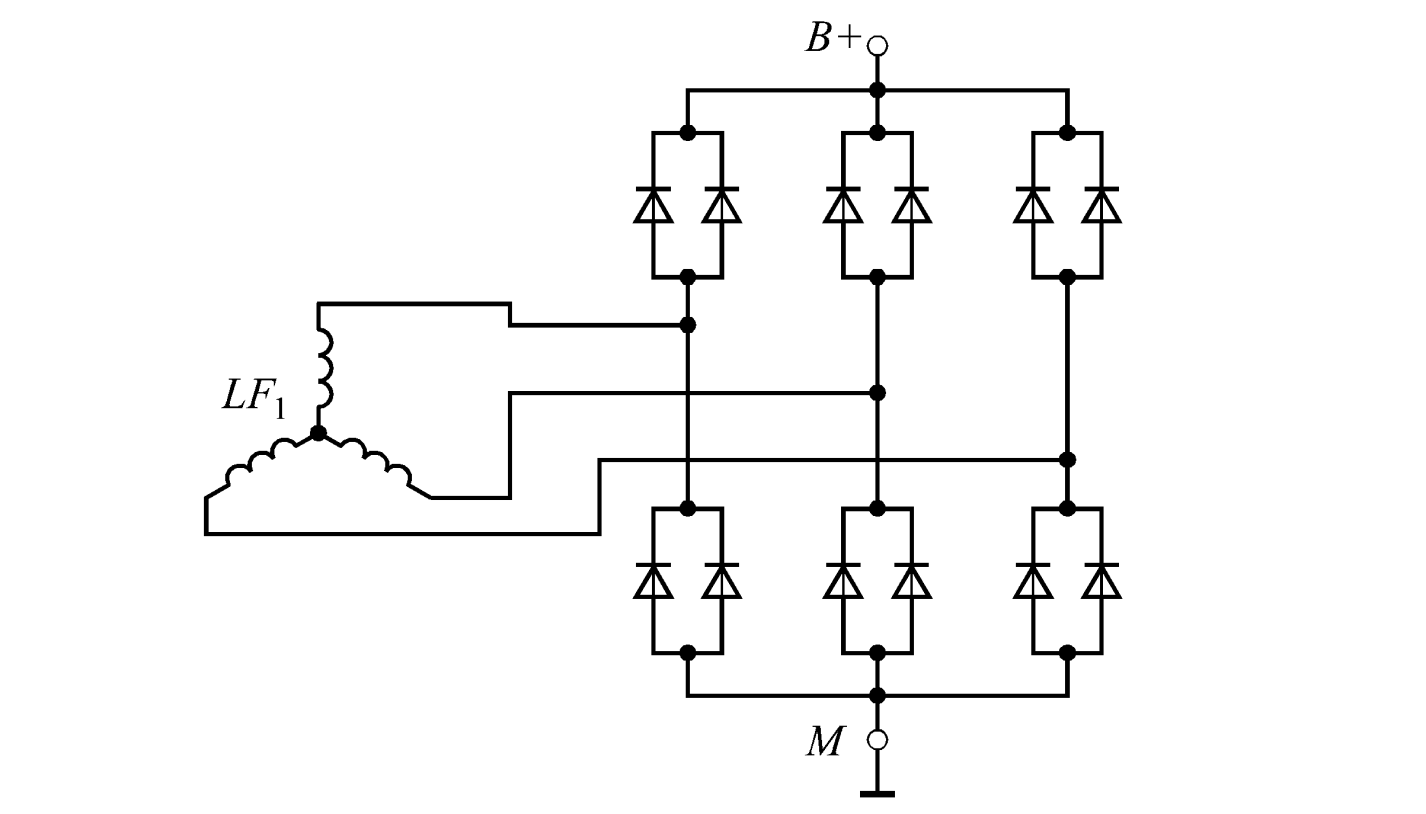

Рисунок 8.1 – Схема выпрямительного блока с двенадцатью диодами.

Следует отметить, что удвоения тока генератора при увеличении в два раза числа диодов не происходит, так как ток между двумя параллельными диодами распределяется неравномерно. От выпрямительного блока показанного на рисунке 8.1 с диодами на 20 А можно получить ток 90-100 А. Для того, чтобы обеспечить больший выходной ток генератора можно увеличить количество фаз обмотки статора. Число фаз выбирается нечетным, например 5,7,9 и так далее. При использовании четного числа фаз количество пульсаций выпрямленного напряжения уменьшается в 2 раза по сравнению с нечетным числом фаз, а их амплитуда растет, что отрицательно сказывается на качестве выходного напряжения генератора.

На на спецавтомобилях используется пятифазный генератор с пятифазным основным выпрямительным мостом и трехфазным дополнительным выпрямителем для питания обмотки возбуждения .

Рисунок 8.2 – Схема выпрямительного блока для генератора с пятью фазами и дополнительным выпрямителем.

Токи в обмотке возбуждения невелики, поэтому использовать пятифазный выпрямитель нецелесообразно. Для питания обмотки возбуждения используется трехфазный выпрямительный мост, подключаемый так, чтобы напряжение на его выходе было максимальным.

В современных генераторах иногда используются трехфазные выпрямительные мосты, имеющие 4 плеча.

Рисунок 8.3 – Особенности работы выпрямителя с дополнительным плечом.

Четвертое плечо входом подключается к нейтрали обмотки статора и служит для выпрямления высших гармоник. Дело в том, что в реальном генераторе форма фазного напряжения отличается от синусоиды. Она представляет собой сумму гармоник – первой, частота которой совпадает с частотой фазного напряжения, и высшими, для трехфазных генераторов, главным образом третьей.

Рисунок 8.4 – Фазное напряжение в виде суммы синусоид первой и третьей гармоник.

Сдвиг 120° между фазами генератора для первой гармоники соответствует сдвигу 360°для третьей гармоники, 720° для шестой гармоники и так далее для гармоник, кратных трем. Поэтому третьи гармоники и гармоники кратные трем разных фаз трехфазного генератора имеют векторы направленные одинаково ( и на рисунке 8.3, а). В линейных напряжениях, которые являются векторной суммой двух фазных напряжений, гармоники, кратные трем, уничтожаются ( ). Обычный выпрямитель не выпрямляет третьи гармоники, так как он выпрямляет линейное напряжение.

Для того, чтобы использовать мощность, развиваемую третьей гармоникой, к выпрямителю добавляют дополнительное плечо. Это плечо подключается к нейтральной точке обмотки статора (см. рисунок 5.8, б). Таким образом на вход выпрямительного блока подаются фазные напряжения, в которых содержатся гармоники кратные трем. Поэтому выпрямитель, показанный на рисунке 5.8, б дополнительно выпрямляет гармоники кратные трём. Применение дополнительного плеча увеличивает мощность генератора на 5 – 15 %.

На дорогих автомобилях устанавливается сложная электроника, которая очень чувствительна к перенапряжениям. Для избавления от перенапряжений вместо диодов в выпрямительном блоке применяются стабилитроны, напряжение стабилизации которых в 1,5 раза больше чем напряжение генератора.

Рисунок 8.5 – Схема выпрямительного моста с применением стабилитронов.

Если мгновенное значение напряжения на выходе генератора превзойдет трехкратное номинальное напряжение генератора, то стабилитроны пробьются и подгрузят генератор дополнительным током, что приведет к понижению амплитуды импульса выходного напряжения генератора.
