Структурная схема типового мотор тестера?
Для проверки технического состояния систем зажигания, систем электроснабжения, пуска и электронных систем управления агрегатами автомобиля применяют системы компьютерного диагностирования типа КАД-300, мотор тестеры типа МТ-5, тестеры типа ДСТ-2М и автосканеры типа «Евроскан». Мотор тестер представляет собой электронный осциллограф, к которому подключены через АЦП датчики и компьютер. Авто сканер – портативный диагностический прибор, подключаемый к бортовому компьютеру блока управления через специальный диагностический разъем. Сканер осуществляет обмен данными с электронным блоком управления системы и имеет доступ к его памяти и внутренним ресурсам. Авто сканером диагностируют электронные системы управления силовым агрегатом, антиблокировочные системы тормозов, системы управления подвеской автомобиля, подушками безопасности и т. д.
Структурная схема типового мотор тестера приведена на рис. 4.7. Она состоит из датчиков Д1…Дn, которые через АЦП и ЦАП связаны с центральным управляющим устройством ЦУУ (центральный процессор с постоянной и оперативной памятью) и измерительным многоканальным устройством ИМУ. Измерительная информация, поступающая из АЦП и ЦАП в виде нормализованных сигналов, обрабатывается центральным процессором и поступает на дисплей осциллографа или на цифровое индикаторное устройство. ЦУУ связано с калибровочным устройством КУ и выносным дистанционным управляющим устройством ВУ.
Датчики Д1…Дn являются датчиками ВМТ, если таковой отсутствует на автомобиле, соединителями с клеммой «+» АКБ, с клеммой «+» генераторной установки, клеммой «ВК» катушки зажигания. Кроме этих датчиков к ним относятся кабель-адаптер для подключения к высоковольтному проводу распределителя или к свече зажигания первого цилиндра, кабель-адаптер с емкостным датчиком для подсоединения к центральному проводу катушки зажигания. В случае двухвыводных или четырехвыводных катушек на автомобиле применяется кабель-адаптер с восьмью емкостными датчиками. Имеются в комплекте мотортестера датчик для бесконтактного измерения силы тока, кабель-адаптер для подключения к датчику кислорода, штекерный соединитель для подключения к диагностическому разъему автомобиля.
Центральное управляющее устройство ЦУУ, измерительное устройство ИУ входят вместе с центральным процессором в программный модуль мотортестера, который связан с блоком памяти на жестком диске, совмещенным с оперативной памятью и дисководом для картриджей, соответствующих типу электронной системы или автомобиля.
Вывод измеряемых данных и соответствующих им осциллограмм осуществляется на цифровом дисплее или на экране осциллографа. Эти дисплеи и осциллографы в последнее время заменяются монитором персонального компьютера.
У каждого мотортестера имеется возможность распечатать данные измерений на принтере в любом формате (протокол, цифровая распечатка).
Управление мотор тестером осуществляется с помощью клавиатуры постоянных функций или с помощью клавиатуры персонального компьютера. К постоянным функциям относятся отключение или замыкание высокого напряжения системы зажигания на «массу», запись и считывание измеренных значений параметров системы, вывод информации, переключение из режима осциллографирования на программу измерений и т. д.

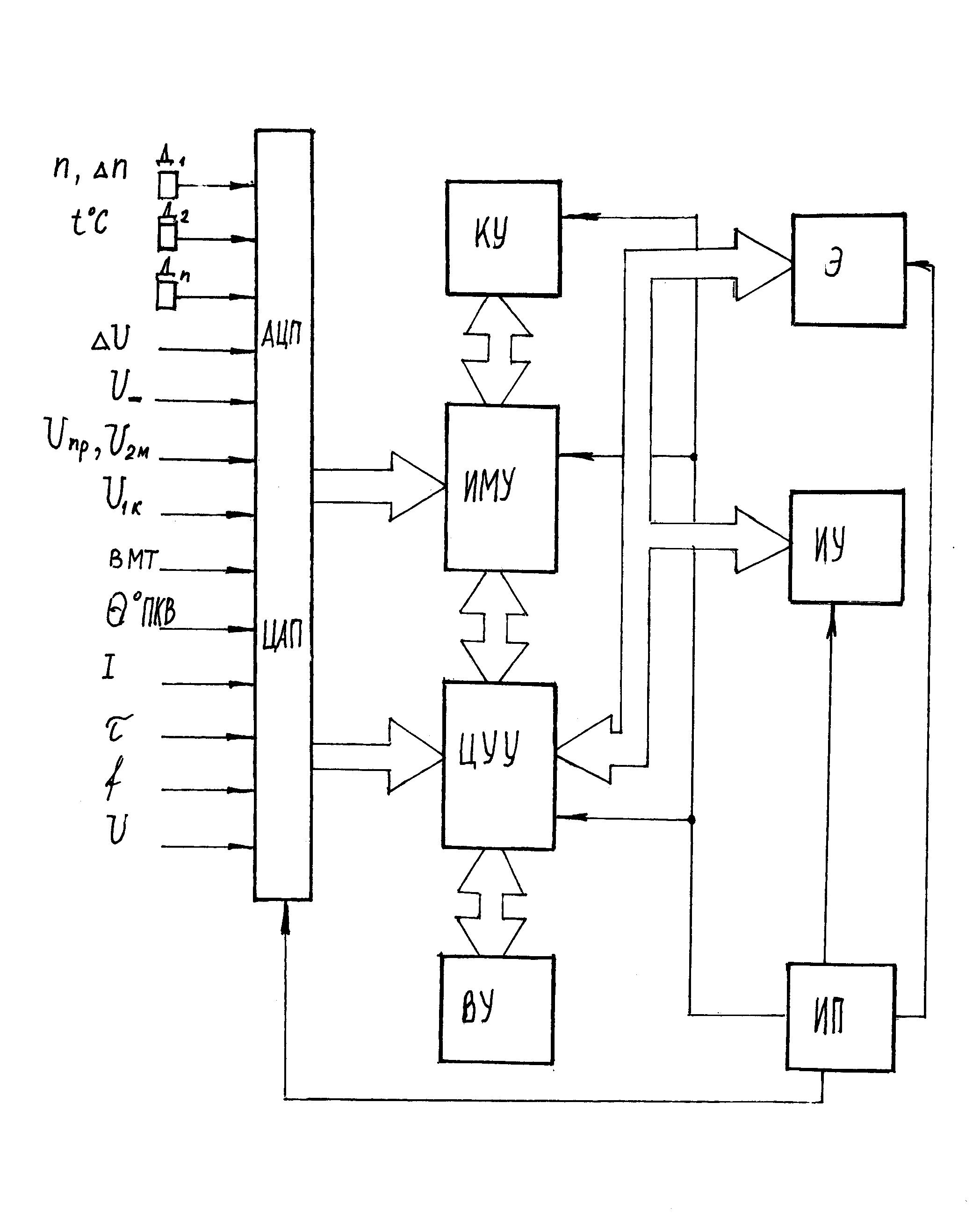

Структурная схема мотор тестера:
n – частота вращения вала двигателя; Dn – изменение частоты вращения вала двигателя; Т– температуры масла, воздуха; U- - постоянное напряжение; Uпр, – пробивное напряжение на зажигательной свече; U2М - максимальное вторичное напряжение катушки зажигания; U1к – напряжение на первичной обмотке катушки зажигания; DU – пульсации выходного напряжения генератора; ВМТ – момент верхней мертвой точки; q– угол опережения зажигания по коленчатому валу двигателя; I – ток стартера или генератора; t - длительность горения искрового разряда системы зажигания на свече зажигания; ¦ - частота импульсов; АЦП – аналого-цифровой преобразователь; КУ – калибровочное устройство; ИМУ – измерительное многоканальное устройство; ЦУУ – центральное управляющее устройство; ВУ – внешнее управляющее устройство; Э –дисплей, экран осциллографа; ИУ – индикаторное устройство (цифровое табло); ИП – источник питания; ЦУУ – центральное управляющее устройство; ВУ – внешнее управляющее устройство; Э –дисплей, экран осциллографа; ИУ – индикаторное устройство (цифровое табло); ИП – источник питания
