^{Министерство} образования Республики Беларусь

Учреждение образования

«Брестский государственный технический университет»

Кафедра архитектурных конструкций

УТВЕРЖДАЮ

Зав. кафедрой

__________(Матчан В.А.)

«____»__________2025г.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту на тему

«Двухэтажный жилой дом со стенами из мелкоразмерных элементов»

Руководитель					Шпак А.В.
	(подпись)		(дата)		(Ф.И.О.)
Разработал студент группы ТП-12					Шпак А.В.
	(подпись)		(дата)		(Ф.И.О.)

Брест 2025^©

Лист задание

Реферат

Курсовой проект на тему «Двухэтажный жилой дом со стенами из мелкоразмерных элементов»: Пояснительная записка к курсовому проекту по дисциплине "Архитектурные конструкции": 1-70 01 01 / БГТУ; Мефистофель; ТП-12; УО БрГТУ, кафедра АК. – Брест, 2025. – 11 страниц, 1 иллюстрация, 2 таблицы, 24 источника.

Ключевые слова: стройка, строительство, монтажный кран, сопротивление, деформация, захватка, бетонная смесь, продолжительность, монтаж, транспортное средство, складирование, контроль качества, грузоподъемность, фронт работ, производительность, заработная плата, спецификация, калькуляция, технологическая карта, затраты труда, арматура, смена, звено, сметная стоимость, выработка, численность, разряд, этаж, здание кровля, отделка, сечение, смета, комплексная бригада, норматив, трудоемкость, затраты труда, комплексный поток, профессия, численный состав, технико-экономические показатели, временное хозяйство, площадь, мощность, структура, техника безопасности, охрана труда, пожарная безопасность, охрана окружающей среды, таксационный план.

Пояснительная записка содержит:

Общая характеристика здания;

Объемно-планировочное решение;

Теплотехнический расчет ограждающих конструкций (стена);

Определение толщины наружной стены;

Конструктивное решение здания;

Объем графической части составляет: 1 лист формата А1.

Оглавление

1. Теплотехнический расчет ограждающих конструкций (стена) 6

1.1. Определение толщины наружной стены 6

2. Общая характеристика здания 8

3. Объемно-планировочное решение 8

4. Конструктивное решение здания 9

Введение

1. Теплотехнический расчет ограждающих конструкций (стена)

   1. Определение толщины наружной стены

Теплотехнический расчет ограждающих конструкций выполняется в соответствии с [1;2;3]

Исходные данные:

Жилое здание; новое строительство.

1. По табл. 4.1 [1] определяем:

• Расчетная температура воздуха t_в=18, °C;

• Относительная влажность воздуха ϕ_в=55, %.

2. По табл. 4.2 [1] определяем:

• Режим помещений: Нормальный;

• Условия эксплуатации ограждающих конструкций: Б (коэффициент теплопроводности , Вт/(мС) принимаем для условий эксплуатации Б.)

Конструкция стены - см. Рисунок 1 .1 и Таблица 1 .1:

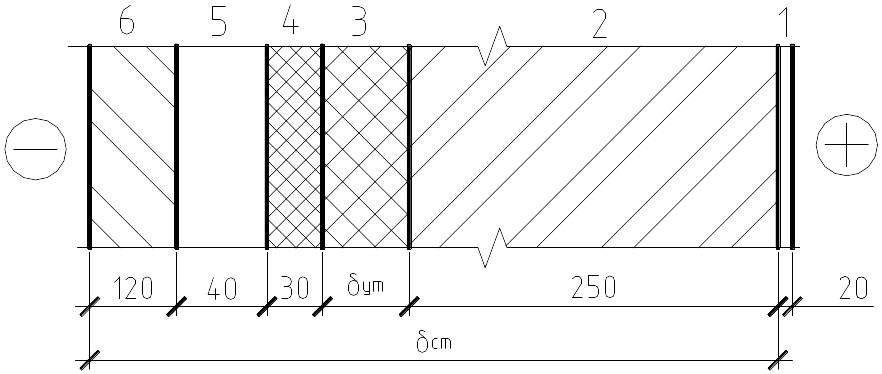

Рисунок 1.1. Схема к определению толщины наружной стены

Таблица 1.1 Материалы по приложению А [1] к схеме см. Рисунок 1 .1

№	№ мат. по пр. А [1]	Слой	δ, мм	Плотность ρ, кг/м3	Коэффициент теплопроводности λ, Вт/(м·°С). при условиях эксплуатации:
					А	Б
1	40	Раствор сложный (песок, известь, цемент) - Штукатурка	20	1700	0.70	0.87
2	59	Кладка из кирпича керамического пустотелого на цементно-песчаном растворе	250	1400	0.55	0.69
3	-	Плиты минераловатные «Rockwool ВЕНТИ БАТТС Д™», нижний слой	по расчету	45	0.042	0.045
4	-	Плиты минераловатные «Rockwool ВЕНТИ БАТТС Д™», верхний слой (ветрозащитный)	30	90	0.042	0.045
5	п.6.3.16 [2]	Вентилируемая воздушная прослойка	40	-	-	-
6	61	Кладка из кирпича силикатного облицовочного (не учитывается согласно п. 5.9 [1])	120	1600	1,03	1,28

Сопротивление теплопередаче наружных ограждающих конструкций R_т, следует принимать не менее нормативного сопротивления теплопередаче R_т.норм :

Сопротивление теплопередаче ограждающей конструкции R_т, м²·°С/Вт, следует определять по формуле:

(1.1)

где _в=8.7 — коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м²С), принимаемый по таблице 5.4 [1];

_н=12(при наличии вентилируемой воздушной прослойки) — коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(м²С), принимаемый по таблице 5.7 [1].

R_к — термическое сопротивление ограждающей конструкции, м²С/Вт, определяемое по фор­муле 3.3, — для однородной однослойной конструкции и формуле 3.2 — для однородной многослойной конструкции;

Слои конструкции, расположенные между воздушной прослойкой, вентилируемой наружным воздухом, и наружной поверхностью ограждающей конструкции, не учитываются.

Термическое сопротивление многослойной ограждающей конструкции с последовательно расположенными однородными слоями R_к, м²С/Вт, следует определять по формуле:

(1.2)

где R₁, R₂, ..., R_n — термическое сопротивление отдельных слоев конструкции, м²С/Вт, определяемое по формуле (3.3), и замкнутых воздушных прослоек, принимаемое по приложению Б [1].

Термическое сопротивление однородной ограждающей конструкции, а также слоя многослойной конструкции R, м²С/Вт, следует определять по формуле

(1.3)

где  — толщина слоя, м;

 — коэффициент теплопроводности материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции в условиях эксплуатации согласно таблице 4.2 [1], Вт/(мС), принимаемый по приложению А.

По табл. 5.1 [1]: R_т.норм=3.2 м²·°С/Вт;

Расчет толщины слоя утеплителя сводится к решению уравнения:

Принимаем толщину нижнего слоя утеплителя δ_ут=90 мм.

Толщина стены (без учета штукатурки): δ_ст=250+90+30+40+120=530 мм.
