М инистерство образования Российской Федерации

Государственное образовательное учреждение

Оренбургский государственный университет

Архитектурно-строительный факультет

Кафедра архитектуры

Пояснительная записка

к курсовой работе на тему:

«Крупнопанельное домостроение»

Руководитель: Адигамова З.С.

« » 2006

Исполнитель: студент гр.04-ГСХ

Давлетшин Р.Т.

« » 2006

Оренбург 2006

С одержание:

Исходные данные для проектирования
Генеральный план
Объёмно-планировочное решение
Конструктивные решения
Фундамент
Панели наружных и внутренних стен
4.3 Плиты перекрытия
4.4 Крыша
4.5 Балконы
4.6 Окна
4.7 Двери
4.8 Лестницы
4.9 Перегородки
4.10 Санитарно-технические кабины
Теплотехнический расчёт
Наружная и внутренняя отделка
Инженерное оборудование
Список использованной литературы
Приложения
10. Эскизы

1 . Исходные данные

- Место строительства - г. Москва;

- Климатический район – IIв;

- Грунтовые воды отсутствуют;

- Рельеф площади строительства спокойный;

- Нормативная глубина промерзания - 1,01 м.;

- Зона влажности - нормальная;

- Режим помещения - сухой (20°с );

- Температура наиболее холодной пятидневки - минус 28;

- Класс здания по огнестойкости - 2;

- Класс здания по долговечности - 3;

Таблица 1 - Исходные данные розы ветров

Январь
с	св	в	юв	ю	юз	3	сз
9	7	7	15	16	20	13	13
Июнь
с	св	в	юв	ю	юз	3	сз
17	10	10	8	6	11	16	22

СЗ С СВ

З

В

ЮЗ Ю ЮВ

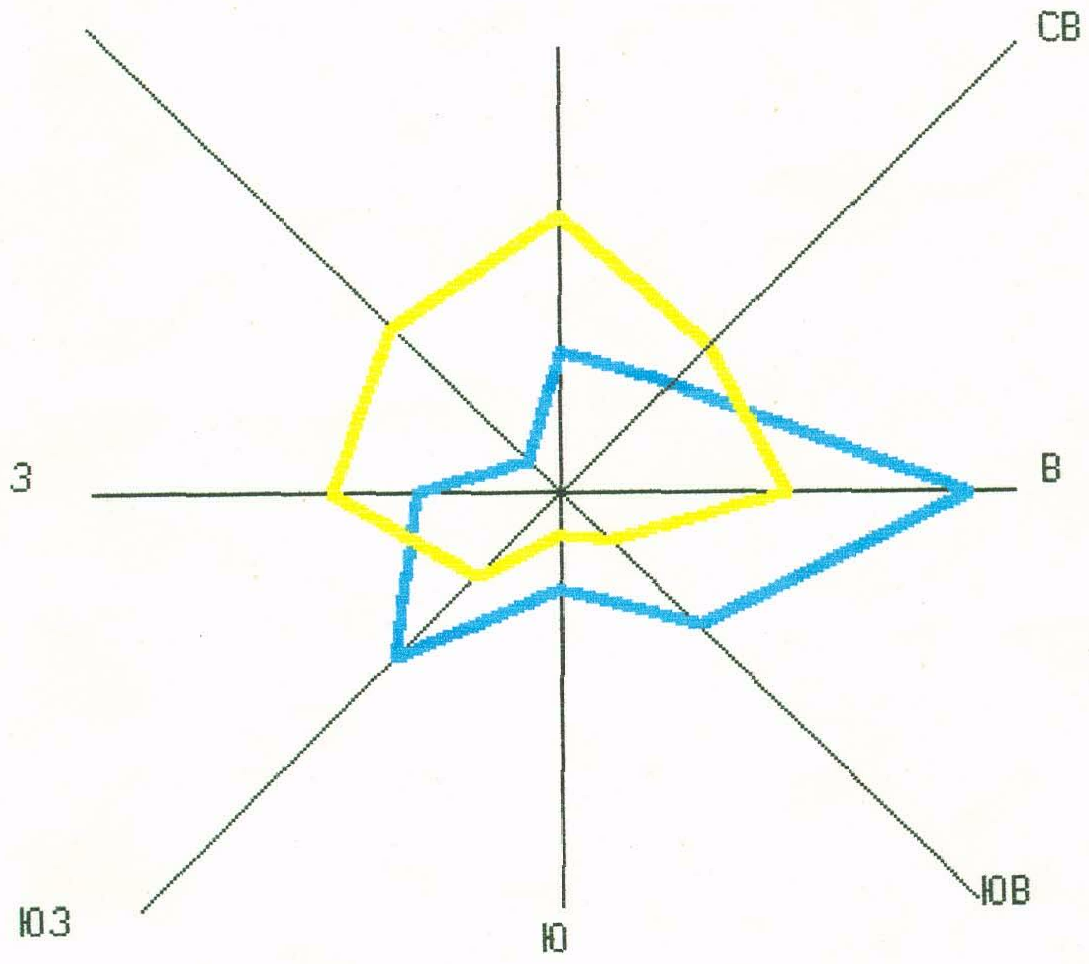

Рис.1 – Роза ветров

2 . Генеральный план

Генеральный план для проектируемого девяти этажного тридцати шести квартирного жилого дома, возводимого на существующем участке. На генеральном плане показаны существующие здания и проектируемое жилое здание. На ген. плане показаны основные автомагистрали шириной 6м. С основным асфальтобетонным покрытием, автомобильные проезды к жилым домам шириной 3м, тротуар вдоль проезда 1,5м. Радиус закругления дорог 12м. Для благоустройства территории предусмотрены детские игровые площадки с малыми архитектурными формами, площадки для отдыха с установкой беседок и скамеек. Озеленение территории предусматривает разбивку газонов, цветников, посадка рядового кустарника и отдельно растущих деревьев.

3 . Объёмно - планировочное решение

Задача объёмно - планировочного решения - проектирование жилого дома с широким компактным корпусом, обтекаемым снего-ветровым потоком. В курсовом npoекте мы ведём разработку односекционного девятиэтажного здания, преимуществами которого являются высокая градостроительная маневренность, малая территория застройки, лучшие по инсоляции и npоветривании гигиенические качества квартир. Строительная система - полносборная, бетонная, панельная, используется при проектировании бескаркасного крупнопанельного здания(масса панели до 10T.)

Преимущества кпд -большая пространетвенная жёсткость, сейсмостойкость, экономичность.

Применяемая перекрёстно-стеновая конструктивная система со малым шагом. Применяем блок-секционный метод проектирования на базе модульной координации размеров с использованием укрупнённого модуля (3М, 6М). Принимаем единую привязку координационных осей наружных стен - 100мм от внутренней грани. Панели внутренних стен имеют центральную привязку. В работе используем трёхслойные панели наружных стен. Толщина и вид утеплителя, а также толщина панели подбирается исходя из теплотехнического расчёта. Основные параметры здания:

- пролёты 3,3 м;

- высота здания 27,670 м

- высота этажа 2,8 м;

Таблица 2 - Экспликация квартир

Квартиры(ТИП)	Кол-во	Квартиры(ТИП)	Площадь, м
			жилая	Общая
Двухкомнатные	9	2Б	29,12	47,62
Двухкомнатные	9	2Б	29,12	47,62
Трёхкомнатные	9	3Б	38,11	63,48
Трёхкомнатные	9	3Б	38,11	63,48
Средняя площадь квартир			33,61	55,55

4 . Конструктивное решение

Цель конструктивных решений - повышение сопротивления теплопередачи наружных стен, крыш и цокольных перекрытий, введение конструкций окон с повышенным сопротивлением теплопередачи за счёт двойного остекления. Применяем стеновую(бескаркасную )конструктивную систему здания.

1. Фундамент

К фундаментам предъявляют требования по обеспечению прочности,

устойчивости и долговечности (морозостойкости, сопротивления воздействия грунтовых вод). В нашем случае, мы используем сборные ленточные фундаменты из железобетонных плит - подушек и бетонных цокольных (наружных и внутренних) панелей. Для определения глубины заложения фундаментных конструкций используем схематическую карту изотерм, нормативных значений, глубины промерзания суглинистых и глинистых грунтов. Для наружных цокольных панелей принимаем утепленные трёхслойные панели. Фундаментные подушки имеют габариты: ширина - 1200мм, длина – 1200 (2400) мм, высота - 400мм.

Последовательность расчёта:

Для определения глубины заложения фундамента используем СНИПы "Основания зданий и сооружений ", "Строительная климатология."

1. Определение нормативной глубины промерзания

(1)

Где d₀ - величина, принимаемая для суглинков и глин, равная 0,23

µt - коэффициент равный сумме абсолютных значений

среднемесячных отрицательных температур за зиму (=-19,4)

D_fn=0,23 *4,40= 1,01

2. Расчётная глубина промерзания грунта определяется по формуле:

D_f=D_fn* К_H (2)

D_f=I,01*0,4=0,40

Где Кн - коэффициент, учитывающий тепловой режим здания, принимаемый в нашем случае равным 0,4

Dз=0,40+0,5=0,90 (3)

3. Глубина заложения Dз > расчётной глубины промерзания грунта Df на

0,5м

Фундаменты, расположены по контуру здания, устраиваются ниже глубины промерзания грунта

4.2 Панели наружных и внутренних стен

Наружные стены проектируем несущими. Они представляют собой бетонные трёхслойные конструкции, имеют наружный и внутренний слои из тяжелого бетона и заключённый между ними утепляющий слой(подбираются исходя из теплотехнического расчета). Бетонные слои панелей объединяются гибкими связями, которые состоят из металлических стержней, не препятствующих температурным деформациям наружного бетонного слоя. Нагрузка от массы бетонного слоя и утеплителя передаётся через гибкие связи на внутренний бетонный слой. Преимущества трёхслойной конструкции наружной стены ­ повышенная водонепроницаемость фасадного слоя, возможность менять несущую способность стены и её теплозащитные качества.

Для внутренних стен применяем бетонные панели сплошного сечения

следующих толщин:

-межкомнатные стены 120мм;

- межквартирные 160мм;

Взаимная компоновка панелей обеспечивает совместность работы сборных элементов на внешние и внутренние воздействия нагрузки, подчинена геометрическим, климатическим и прочностным требованиям. в конструкции стыков производят теплоизоляцию вкладышами из эффективных утеплителей, водонепроницаемость о6еспечивается герметизацией синтетическими мастиками, воздухонепроницаемость -специальной оклейкой стыков. Панели внутренних стен заведены в стык наружных на 30мм, что способствует устройству шпоночного шва и улучшенной звукоизоляцией внутренних стен.
