Практическая работа № Тема: Лофтинг Сцена: Шариковая ручка

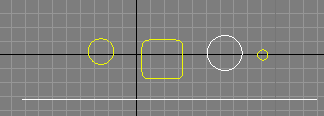

1.Запустите программу 3 DsMax. 2.На командной панели Create выберите группу сплайнов Shapes, в проекцию Тор поместите несколько примитивов Рисунок 1
Рисунок 1
3
.Выделите
сплайн Линия, на командой панели перейдите
в группу Geometry
– CompoundObject
– Loft
– GetShape
(Рисунок 2),
затем щелкните выберите в любой проекции
на самом левый примитив (выбирать
примитивы будем слева на право) (Рисунок
3)
Рисунок 2 Рисунок 3
4.На командной панели в свитке SkinParameters снимите флажок у параметра Skin – для того чтобы видеть оболочку тела в каркасном режиме. Сечение в проекциях обозначено зеленым кругом.
5
.Переключитесь
на вкладку Modify,
разверните параметр Loft
и выберите подобъект Shape
(Форма) Рисунок
4, выделите
сечение в окне проекции (Рисунок
5) и сдвиньте
его на другой конец сплайна (Рисунок
6)
Рисунок 4
Рисунок 5 Рисунок 6
6
.
Сделайте копию сечения (сдвиг вправо с
отжатым Shift).

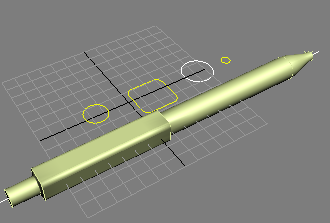

7.Отключитесь с уровня подобъектов - Loft (Рисунок 4), выберите сплайн Прямоугольник и повторите пункты 3, 5, 6. Повторяйте пункты 3, 5, 6 для каждого сечения, причем последний сплайн (самый маленький круг) копировать не нужно (Рисунок 7)
Рисунок 7
Н
а
командной панели в свитке SkinParameters
поставьте флажок у параметра Skin.
Практическая работа № 10 Тема: Лофтинг
Запустите программу 3DsMax. На командной панели стандартных примитивов выберите опцию Shapes – Rectangle (Прямоугольник), поместите его в проекции Тор с размерами Length- 50, Width – 10, скруглив углы радиусом -1. В проекции Front поместите сплайн (Рисунок 1)
Рисунок 1
На командной панели
Create
выберите группу объектов Compound
Object
(Составные
объекты) – Loft.
Выделите сплайн и щелкните на кнопке
Get
Shape
(Взять форму) выберите в любой проекции
форму – Прямоугольник. Тело лофтинга
готово. На командной панели перейдите
на вкладку Mojdify,
разверните свиток Deformations
и выберите кнопку Scale
(Масштаб). В появившемся окне Scale
Deformations
нажмите кнопку Make
Symmetrical
(Cимметрично
по X
и Y)
для отключения деформирования одновременно
по осям X
и Y.

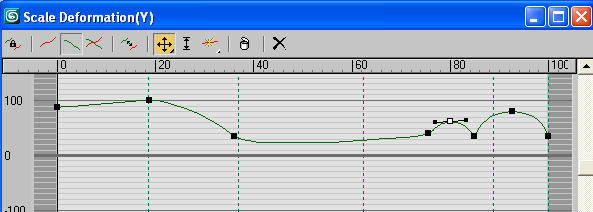

Начните деформацию с изменения ширины объекта – кнопка Display Y Axis
I
nsert
Corner
Point
- вставить точку
D
elete
Control
Point
- удаление контрольной точки
Move Control Point - перемещение контрольной точки
Щелкая на каждой созданной точке РМ выбирая пункт Bezier – Smooth кривая получается сглаженной.
Д
алее

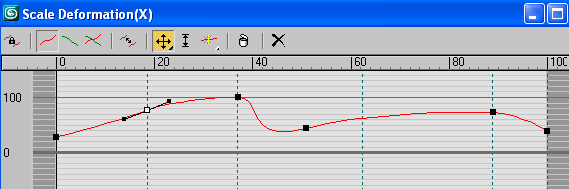

настройте деформацию по оси X
- Display
X
Axis
Данные диаграмм можно подбирать самостоятельно.
Теперь необходимо нарезать на вилке зубья. Для этого на командной панели найдите примитив ChamferBox, с подходящими параметрами Рисунок 2
Рисунок 2
Рисунок 3

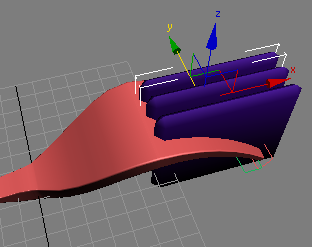

Клонируйте его необходимое количество раз, сгруппируйте прямоугольники и произведите булевое вычитание – выделите вилку – на командной панели найдите кнопку ProBoolean (Рисунок 3) – StartPicking – LM на группе прямоугольников.
С
амостоятельное
задание – создайте картину.
На командной панели стандартных примитивов выберите опцию Shapes – Rectangle (Прямоугольник) поместите его в проекции Тор с размерами Length- 250, Width – 330. В проекции Front поместите сплайн (Рисунок 4).
На командной панели Create выберите группу объектов Compound Object (Составные объекты) – Loft. Выделите сплайн и щелкните на кнопке Get Shape (Взять форму) выберите в любой проекции форму – Прямоугольник. Тело лофтинга готово.
Для помещения картины во внутрь рамы – создайте Plane – поместите его в раму – М (на клавиатуре) – cвиток Maps – DiffuseColor – None – Bitman – Мои рисунки – любое изображение – Assing Material To Selection.
