Практическая работа № 6 Тема: Булевы операции
Запустите программу 3DsMax. На командной панели стандартных примитивов выберите примитив Box (Рисунок 1), задайте произвольные параметры.
Рисунок 1 Рисунок 2
Создайте цилиндр с параметрами подходящими для вырезания поперечного желобка поперек домино Рисунок 2
Рисунок 3 Рисунок 4
Выровняйте цилиндр относительно прямоугольника Рисунок 3
С
оздайте
сферу – она создаст круглые выемки в
домино, затем выделите сферу и конвертируйте
ее в полигоны (РМ
– Convert
To
– Convert
To
Editable
Poly),
сделайте несколько копий сферы (сдвиньте
сферу с отжатой клавишей Shift),
выровняйте сферы относительно Вох
(Рисунок 4).
Выделите одну сферу, переключитесь на
вкладку Modify,
на командной панели в свитке EditGeometry
нажмите кнопку Attach
(Присоединить)
и щелкайте по очереди на каждой сфере
и на цилиндре. На командной панели
выберите группу операций Compound
Objects
(Рисунок 5).
Сделайте
Вох
активным (LM
на Вох),
на командной панели выберите операцию
Boolean
–PickОperand.
Затем щелкните РМ
на цилиндре со сферами.
Рисунок 5 Рисунок 6
Практическая работа № 7 Тема: Булевы операции
1. Запустите программу 3DsMax. На командной панели стандартных примитивов выберите примитив Cilinder (Рисунок 1), задайте произвольные параметры.
2
.
Создадим резьбу – на командной панели
Create
выберите Shapes
(Рисунок 2)
– далее примитив Helix
с параметрами близкими цилиндру, при
этом количество колец резьбы установить
Turns
– 7.
Рисунок 1 Рисунок 2
3. В строке выпадающего меню Tools необходимо выбрать команду Algin для соединения резьбы и цилиндра, наводя курсор мыши на цилиндр нужно нажать LM. Появится окно Algin Selection, где необходимо по очереди выбирать каждую их позиций X – Сenter, Y - Сenter, Z - Maximum и каждый раз нажимать кнопку Apply, OK (Рисунок 3) Рисунок 3
Рисунок 4 Рисунок 5

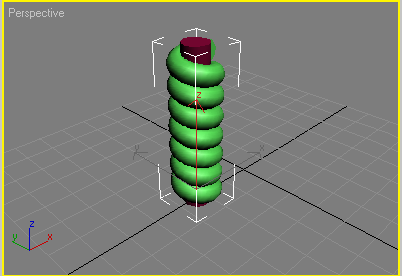

4. Выделяем объект Helix, и открыть вкладку модификаторов и поставьте соответствующие флажки в меню параметров Рисунок 4. Объект Helix примет следующую форму Рисунок 5.
5. Переходим на вкладку Create и в выпадающем списку выбираем группу Compound Object.

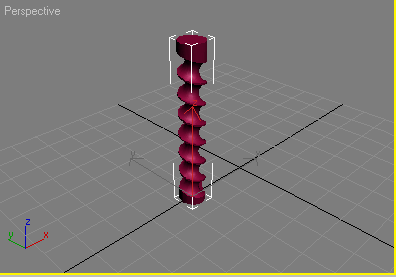

6. Делаем активным объект Cilinder (нажимаем LM на цилиндр), на командной панели выбираем команду Boolean, в свитке Pick Boolean нажимаем Pick Operand B. Нажимаем LM мыши на объект, и после выполнения операции булевого вычитания получаем часть болта с резьбой (Рисунок 6).
Рисунок 6 Рисунок 7
7. Для создания шляпки болта создаем цилиндр с параметрами Sides – 6

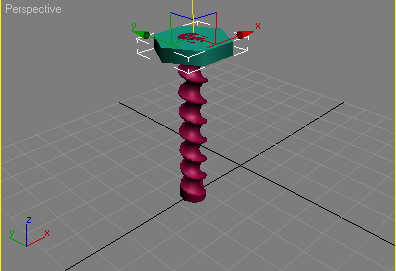

8. Для точного соединения шляпки и резьбы повторите Пункт 3. Рисунок 7.
9. Группируем ножку и шляпку в один объект (выделяем оба объекта - строка меню Group - Group - OK)

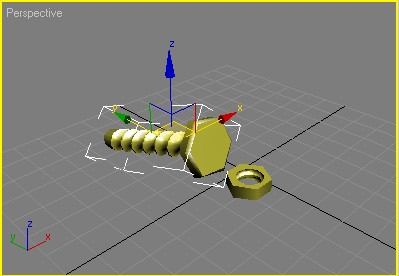

10. Шайбу к болту сделайте самостоятельно. Рисунок 8.
