Оборудование упв составляет:

1. блок очистки (БО) – сырьевой резервуар;

2. блок приема и откачки уловленной нефти (БОН);

3. мультигидроциклон (МГЦ) для отделения сточной дождевой воды от механических примесей;

4. емкости для шламонакопителя (Е-2);

5. блок приема и откачки стоков (БОС);

6. узел замера расхода воды (УЗР);

7. резервуар пластовой воды (Р-2)

8. насос откачки чистой воды (Н₅).

Трубопроводы, приведенные на схеме, имеют следующие обозначения:

1. Н₁ – нефть после 1-й ступени сепарации;

2. Н₃ – нефть обезвоженная;

3. Н₄ – нефть обессоленная;

4. Н₅ – нефть после ступени горячей сепарации;

5. Н₆ – некондиционная нефть;

6. Н₇ – товарная нефть;

7. Г- газ на факел;

8. Г₁ – газ 1-й ступени сепарации;

9. Г₃ – газ 3-й ступени сепарации;

10. Г₄ – газ из аппаратов подготовки нефти;

11. В – вода пресная;

12. В₁ – очищенная вода после УПВ;

13. В₂ – вода после предварительного обезвоживания;

14. В₃ – вода после аппаратов глубокого обезвоживания и обессоливания;

15. В₅ – загрязненные сточные воды на очистку;

16. Ш – шламоотвод.

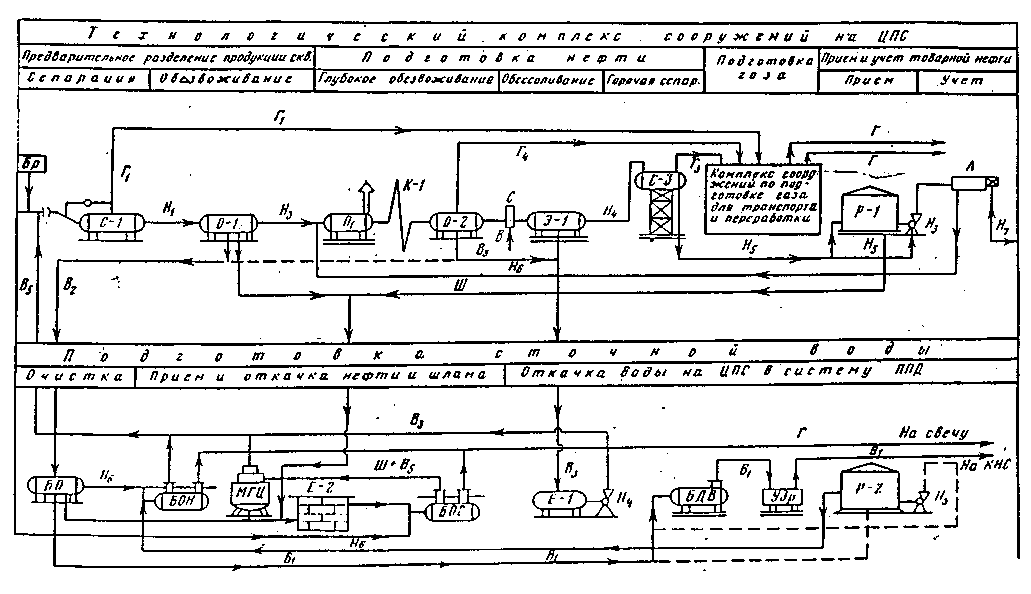

Рисунок 4 Унифицированная технологическая схема комплексов сбора и подготовки нефти, газа и воды нефтедобывающих районов

Контрольные вопросы к 1 разделу

1. Перечислить основные требования, предъявляемые к системам сбора, транспортирования и подготовки нефти, газа и воды на промыслах.

2. Какие основные критерии служат для выбора герметизированных систем сбора?

3. Перечислить достоинства и недостатки двухтрубной самотечной системы сбора и транспортирования нефти.

4. Какие существуют современные системы сбора продукции скважины?

5. Перечислить достоинства системы сбора ГИПРОВОСТОКНЕФТЬ.

6. Перечислить достоинства и недостатки системы сбора Бароняна-Везирова.

7. Что предусматривает унифицированная технологическая схема?

8. Какие установки располагаются на территории ЦПС?

9. Перечислить оборудование УПН.

10. Перечислить оборудование УПВ.

Раздел 2

ИЗМЕРЕНИЕ

КОЛИЧЕСТВА НЕФТИ,

ГАЗА И ВОДЫ ПО

СКВАЖИНАМ

Лекция № 6

Методы измерения продукции скважин. Замерная установка «Спутник»

Цели:

• Познакомить с методами измерения продукции скважин;

• Изучить принцип действия Спутника Б-40»;

• Уметь пользоваться технологической схемой «Спутника Б-40».

Значение измерения продукции скважин

Измерения продукции скважин необходимы:

• при анализе разработки нефтяных месторождений;

• для установления оптимального режима работы скважин;

• суммарного учета количества извлекаемых нефти, газа и воды по месторождению в целом;

• расчета типоразмера и количества необходимого оборудования, монтируемого на УПН;

• анализа динамики разработки нефтяного месторождения;

• контроля и регулирования за продвижением ВНК и ГНК.

Таким образом, измерение количества нефти, газа и воды по каждой скважине имеет важное значение как для техники и технологии сбора и подготовки нефти, так и для анализа контроля и регулирования за процессом разработки месторождения.

Изменение расхода нефти и газа или дебита скважины происходит, во-первых, в результате изменений пластовых условий (падение пластового давления, появления воды в пласте), а также в результате изменений состояния оборудования скважины (износ насоса, запарафинивание труб, появление песчаных пробок). Поскольку при нормальном режиме эксплуатации изменение дебита скважин происходит сравнительно медленно, то для технологического контроля достаточны периодические измерения расхода нефти и газа. В большинстве случаев достаточно замерять дебит по каждой скважине один раз в сутки или в трое суток.

Трудности измерения количества нефти, обусловлены наличием в ней растворенного и свободного газа, большой вязкостью нефти, выделением парафина, наличием механических примесей и др.
