Лекция № 4 Современные системы сбора продукции скважин

Цели:

• познакомить с современными системами сбора продукции скважин;

• уметь различать системы сбора продукции скважин.

Система гипровостокнефть

Предусматривает однотрубный транспорт продукции до УСУ (участковая сепарационная установка).

Продукция скважин по выкидным линиям поступает на ГСЗУ, где периодически замеряют дебиты нефти и газа. Затем по общему трубопроводу на УСУ, где в газосепараторах 1-й ступени при абсолютном давлении (Р = 0,6 МПа), отделяется газ и поступает на ГПЗ (газоперерабатывающий завод). Нефть транспортируется на ЦНСП (центральный нефтесборный пункт), где осуществляется окончательная 2-х ступенчатая сепарация. Если ЦНСП расположен далеко от УСУ перекачка продукции осуществляется при помощи ДНС.

Таким образом, буферное давление будет использовано только частично. От ДНС транспорт нефти и газа ведется раздельно. На ЦНСП нефть проходит 2 и 3 ступени сепарации при Р = 0,1 МПа. ЦНСП получает продукцию от нескольких УСУ и расположен вместе с УПН.

Преимущества:

1. Централизованный сбор и подготовка нефти из группы месторождений;

2. Нет необходимости в строительстве на каждом месторождении НСП;

3. Полная герметизация системы;

4. Возможность бескомпрессорного транспорта газа после 1-й ступени сепарации до ГПЗ;

5. Транспортирование нефтегазовой смеси с помощью ДНС вследствие уменьшения вязкости смеси.

Система сбора Бароняна-Везирова

Эта система относится к однотрубной напорной (рисунок 3).

Продукция каждой скважины направляется в ГСЗУ, где происходит частичное разделение на газ и жидкость, затем поступает в газосепаратор, газ из газосепаратора направляется в ОС, затем на ГПЗ, либо к потребителю, либо к газовой скважине. Остальная продукция из газосепаратора поступает в отстойник, где от нефти отделяется вода и механические примеси, далее продукция направляется в сборный резервуар, оттуда на УПН.

Преимущества:

1. Уменьшение числа ЗУ;

2. Уменьшение числа трубопроводов;

3. Сокращение потерь нефти и газа;

4. Улучшение обслуживания установок;

5. Сокращение денежных средств;

3. Возможность транспорта продукции на большие расстояния за счет действия напора скважин.

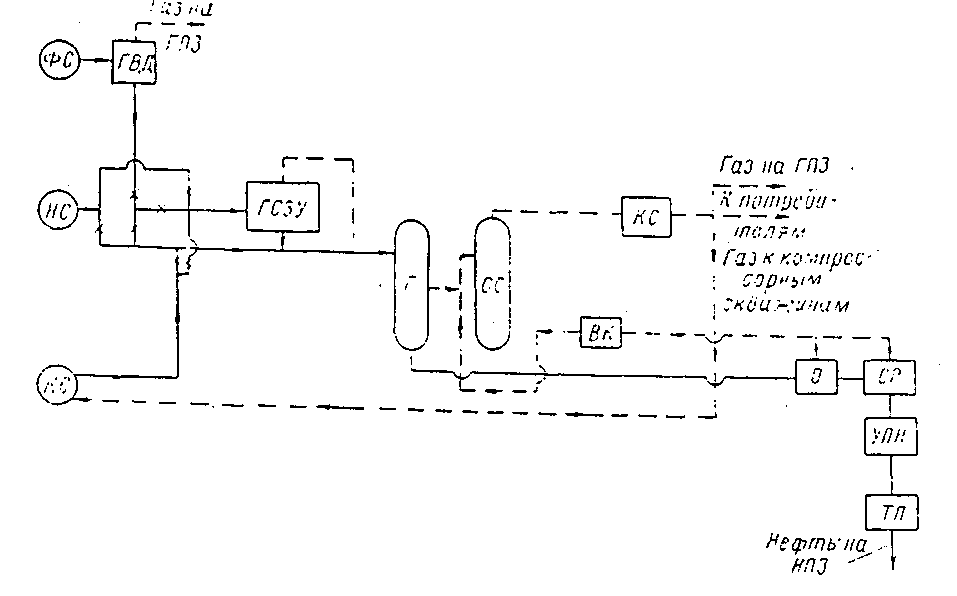

Рисунок 3 Система сбора Бароняна – Везирова

Высоконапорная система совместного сбора нефти и газа с централизованной многоступенчатой сепарацией

Скв – скважина; ГСЗУ – групповая сепарационно-замерная установка; ЦСУ – централизованная сепарационная установка; ГПЗ – газоперерабатывающий завод; ТП – товарный парк; НГК – нефтегазовый комплекс; М – месторождение; НПЗ – нефтеперерабатывающий завод; НХЗ – нефтехимический завод; 1–V – ступени сепарации.

Недостатки:

1. Большое число мелких НСП;

2. Возможность образования и выпадения парафина в трубопроводе из-за перепада давления и выделения газа;

3. Ограниченная протяженность участков однотрубного сбора продукции, что не решает коренного изменения сбора.
