2. Устройство гидравлического тормозного привода

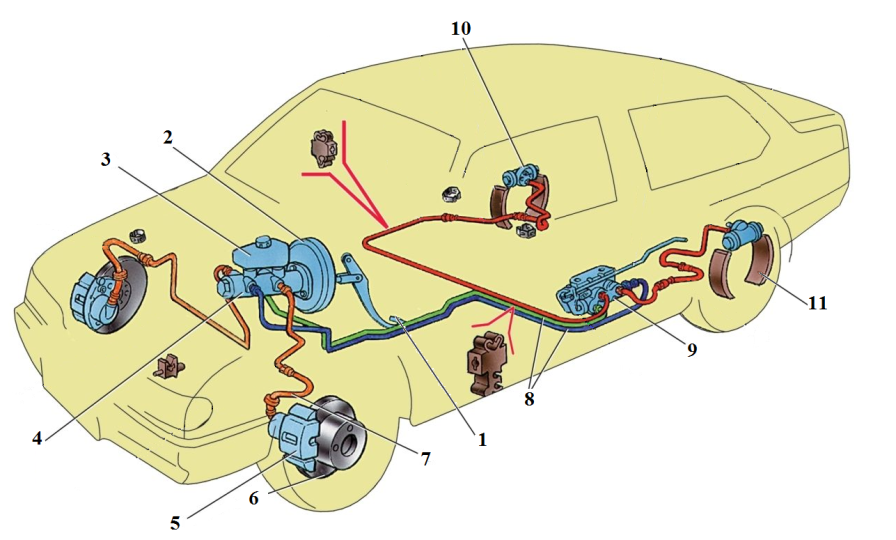

Устройство гидравлического тормозного привода показано на рисунке 2.

1 – тормозная педаль; 2 – вакуумный усилитель; 3 – расширительный бачок; 4 – главный тормозной цилиндр; 5 – суппорт; 6 – дисковый тормозной механизм; 7 – гибкий шланг; 8 – трубопроводы; 9 – регулятор давления; 10 – рабочий тормозной цилиндр задних тормозных механизмов; 11 – барабанные тормозные механизмы

Рисунок 2 – Рабочая тормозная система с гидроприводом

4.3 Принцип работы гидравлического тормозного привода

При нажатии на педаль тормоза поршень главного цилиндра давит на жидкость, которая перетекает к колесным тормозным механизмам. Поскольку жидкость практически не сжимается, то, перетекая по трубкам к тормозным механизмам, она передает усилие нажатия. Тормозные механизмы преобразуют это усилие в сопротивление вращению колес, и наступает торможение. Если педаль тормоза отпустить, жидкость перетечет обратно к главному тормозному цилиндру и колеса растормаживаются. Гидровакуумный усилитель облегчает управление тормозной системой, так как создает дополнительное усилие, передаваемое на тормозные механизмы колес.

5. Порядок выполнения

   1. Изучить основные сведения.

   2. Вывесить автомобиль на подъемнике.

   3. Выполнить частичную разборку гидравлического тормозного привода.

   4. Выполнить анализ особенностей устройства и работы приборов гидравлического тормозного привода.

   5. Выполнить сборку гидравлического тормозного привода.

   6. Опустить автомобиль.

   7. Оформить отчет по рекомендуемой форме.

6. Форма отчета

Практическая работа №27

Изучение устройства и работы приборов гидравлического привода тормозов

Цели работы…

Задание…

Оснащение работы…

Выполнение работы

Схема гидравлического тормозного привода
Устройство гидравлического тормозного привода рабочей тормозной системы автомобиля
Принцип работы гидравлического тормозного привода рабочей тормозной системы автомобиля
Устройство гидравлического тормозного привода запасной тормозной системы автомобиля
Процесс частичной разборки, сборки

7. Контрольные задания

1. Опишите виды схем тормозных приводов.

2. Объясните устройство гидравлического тормозного привода.

3. Объясните принцип работы гидравлического тормозного привода.

4. Опишите процесс частичной разборки, сборки гидравлического тормозного привода.

Тема учебной дисциплины: «Тормозная система»

Практическая работа №28

Тема работы: «Изучение устройства и работы приборов пневматического привода тормозов»

1. Цели работы:

1. закрепить знания по устройству пневматического привода тормозов;

2. научиться анализировать особенности устройства и работы приборов пневматического привода тормозов;

3. научиться выполняет частичную разборку, сборку приборов пневматического привода тормозов.

2. Задание

Выполнить частичную разборку, сборку и анализ особенностей устройства и работы приборов пневматического тормозного привода.

3. Оснащение работы

1. Компрессор;

2. Тормозной кран;

3. Тормозные камеры

4. Набор инструментов.

4. Основные сведения
