Практическая работа №27
Тема работы: «Изучение устройства и работы приборов гидравлического привода тормозов»
Цели работы:
закрепить знания по устройству гидравлического привода тормозов;
научиться анализировать особенности устройства и работы приборов гидравлического привода тормозов;
научиться выполняет частичную разборку, сборку приборов гидравлического привода тормозов.
Задание
Выполнить частичную разборку, сборку и анализ особенностей устройства и работы приборов гидравлического тормозного привода.
Оснащение работы
Автомобиль VW Golf 6;
Подъемник;
Набор инструментов.
Основные сведения
Схемы тормозных приводов
Тормозным приводом называется совокупность устройств, осуществляющих связь педали или рычага управления с тормозными механизмами.
Тормозной привод служит для управления и приведения в действие тормозных механизмов.
Законодательными нормами оговаривается обязательное применение двухконтурной системы.
Схема типа II (передний мост - задний мост) (рисунок 1, а). Один контур предназначен для торможения передних колес, другой – задних. Эта схема является наиболее подходящей для автомобилей среднего класса со смещением центра масс назад и для грузовых автомобилей большой грузоподъемности.

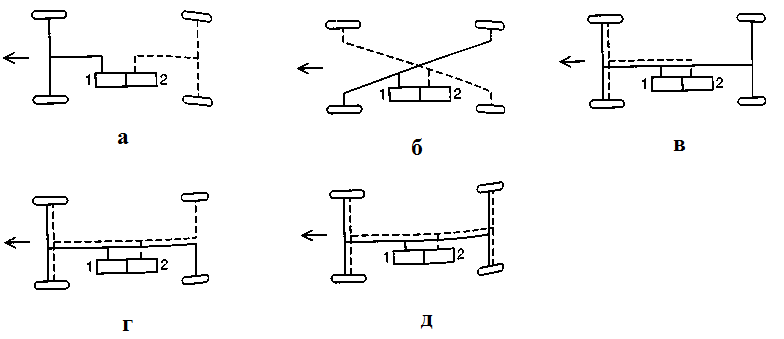

а – схема типа II; б – схема типа Х; в – схема типа НI; г – хема типа; д – LL Схема типа НН
Рисунок 1 – Схемы контуров тормозных приводов
Схема типа Х (диагональная схема) (рисунок 1, б). Каждый контур тормозит определенное переднее колесо и диагонально расположенное заднее. Используется в автомобилях со смещением центра масс вперед. При выходе из строя одного из контуров сохраняется 50% тормозной эффективности. Однако, такая схема может применяться только при отрицательном плече обкатки управляемых колес, иначе автомобиль будет терять устойчивость в результате появления разворачивающего момента.
Схема типа НI (передний и задний мост – передний мост) (рисунок 1, в). Один контур служит для торможения переднего и заднего моста, другой - только для переднего.
Схема типа LL (передний мост и одно заднее колесо - передний мост и другое заднее колесо) (рисунок 1, г). Каждый контур предназначен для торможения передней оси и соответствующего заднего колеса.
Схема типа НН (передний и задний мост - передний и задний мост) (рисунок 1, д). Каждый контур предназначен для торможения всех колес.
Среди пяти возможных вариантов (DIN 74 000) схемы II и X стали стандартными. Высокая чувствительность к неисправности контура в результате перегрева одного из колес указывает на серьезную конструктивную слабость в схемах HI, LL и НН, т. к. подобная неисправность может привести к полному отказу тормозной системы.
На автомобилях в зависимости от их назначения и типа применяются различные тормозные приводы.
