4.Задание и порядок выполнения работы

Каждый студент с помощью измерительных приборов должен выполнить непосредственное измерение необходимых вспомогательных параметров, пред-ложенных преподавателем зубчатых колес, и определить следующие парамет-ры зубчатой передачи:

1.Число зубьев колес  и .

2.Модуль зубчатых колес  .

3.Угол зацепления  .

4.Межосевое расстояние  .

5.Коэффициенты смещения инструмента при изготовлении колес  Х₁ и Х₂.

6.Шаг по основной окружности  Р_b.

7.Толщину зуба по основной окружности  S_b1 и S_b2.

8.Параметры точности передачи, указанные в табл.5.

Полученные в ходе измерений и расчетов данные должны быть занесены в табл. 5.

Порядок выполнения работы:

1.Определить число зубьев каждого из предложенных зубчатых колес зуб-чатой передачи, результаты занести в табл.5.

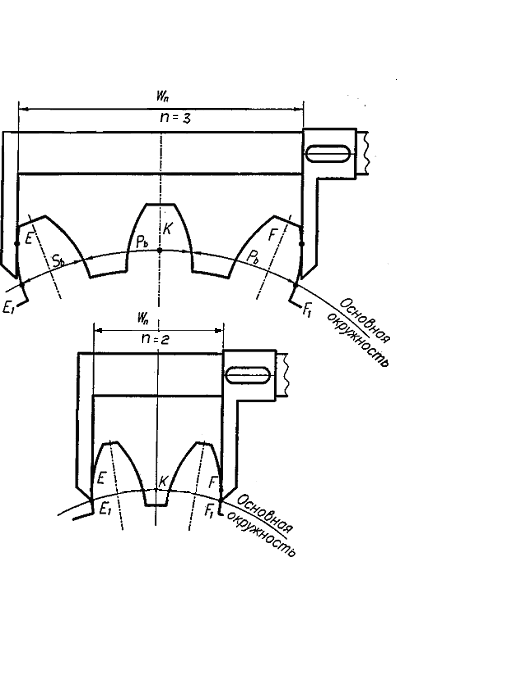

2.Измерить с помощью штангенциркуля расстояния между точками рабо-чих поверхностей зубьев колес W в соответствии со схемой измерений, изобра-женной на рис.24. При этом число зубьев колеса, охватываемых штаген-циркулем, выбирается в соответствии с табл.4. Штангенциркуль при измерении должен быть установлен так, чтобы щечки штангенциркуля касались не галтели зубьев, а части профиля, описанного по эвольвенте (см. рис.25).

Результаты измерений занести в табл.5.

3.Выполнить измерения размеров b₁, b₂, b₃, , , зубчатого колеса в соответствии со схемой, изображенной на рис.25 и сделать чертеж колеса по

результатам проведенных измерений

Таблица 4

Число зубьев колеса	Число охватываемых зубьев
18	2
19  30	3

4.Определить модуль зубчатого колеса по формуле (1).

5.По формулам (2) – (5) определить , и для колес, изготовлен-ных без смещения ИПК (Х=0).

Рис.25.Схема измерений

6. По формулам (6) – (14) определить , для колес, изготовленных с положительным смещением ИПК (Х>0).

7.Вычислить по формуле (15) толщину зуба S по делительной окружности.

8.Вычислить по формуле (16) толщину зуба S_a на окружности вершин.

9.Вычислить по формуле (17) коэффициент перекрытия .

10.Для заданной преподавателем точности зубчатого колеса СТ (ГОСТ 1643-81) определить и занести в табл.5 следующие параметры точности: пре-дельное отклонение межосевого расстояния f_a, допуск радиального биения зуб-чатого венца F_r, допуск на накопленную погрешность шага зубчатого колеса F_p, допуск на погрешность профиля зуба F_f.

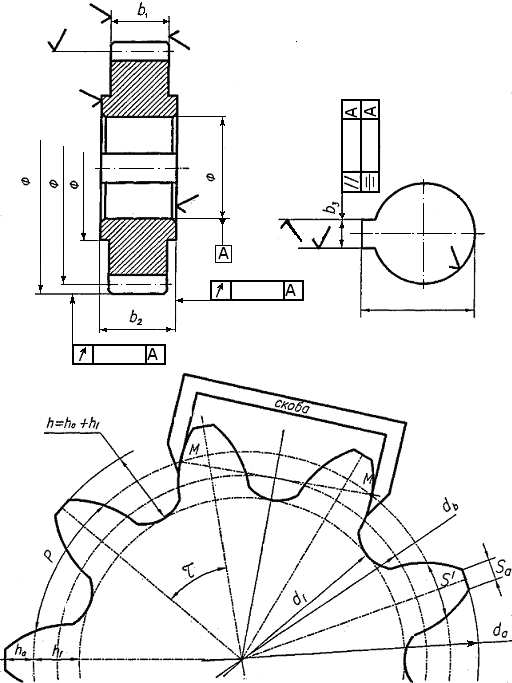

Рис.26.Основные размеры зубчатого колеса

11.Выполнить расчет постоянной хорды зуба и высоты по формулам

; ,

где ; .

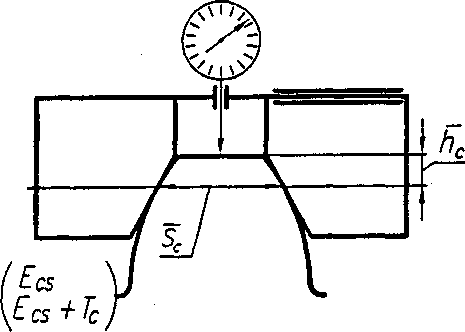

12.Измерить и в соответствии со схемой на рис.27, сравнить с рас-четными.

Таблица 5

№ п/п	Параметр	Обозначение	Значение параметра
1	Модуль, мм
2	Число зубьев
3	Угол наклона зубьев,
4	Коэффициент смещения	Х
5	Исходный контур		(Указать ГОСТ)
6	Степень точности по ГОСТ 1643-81		Задается преподавателем
7	Длина общей нормали, мм	W
8	Число зубьев в длине об-щей нормали
9	Толщина зуба по хорде, мм
10	Высота зуба, мм
11	Межосевое расстояние, мм
12	Предельное отклонение межосевого расстояния,мм	fa
13	Допуск радиального биения зубчатого венца, мкм	Fr
14	Допуск на погрешность профиля зуба, мкм	Ff
15	Допуск на шаг по основной окружности, мкм	fpb
16	Размер по роликам, мм	M
17	Диаметр ролика, мм	Dp

13.Вычислить длину общей нормали для заданного преподавателем числа зубьев зубчатого колеса по формуле

,

сравнить с измеренным значением.

Рис.27

14.Определить размер зубчатого колеса по роликам М (см. рис.20). При из-мерении размера по роликам (шарикам) необходимо соблюдение следующих условий:

точка контакта ролика с боковой поверхностью зуба должна лежать на эвольвентном участке профиля;

ролик должен выступать из впадины между зубьями;

ролик не должен касаться поверхности впадин колеса.

15.Выполнить рабочий чертеж зубчатого колеса. Проставить все необходи-мые размеры и указать данные в соответствии с рис.26.

Контрольные вопросы:

1.Перечислить основные геометрические параметры зубчатого колеса.

2.Дать определение модуля, линии зацепления, угла зацепления.

3.Дать определение эвольвенты. Перечислить ее основные свойства.

4.Исходный контур. Исходный производящий контур. Их основные пара-метры.

5. Смещение. Влияние смещения на геометрические характеристики зуба зубчатого колеса и на качественные показатели зубчатой передачи.

6. Основные погрешности изготовления и монтажа зубчатых колес.

7.Показатели точности (допуски) цилиндрических зубчатых передач и колес. Понятие о комплексах контроля точности зубчатых колес.

8.Кинематическая точность зубчатой передачи и зубчатого колеса. Чем они характеризуются.

9.Дать определение радиального биения зубчатого венца. Допуск на ради-альное биение. Приборы для контроля биения.

10.Шаг зацепления. Виды отклонений шага зацепления, их влияние на кине-матическую точность зубчатой передачи. Приборы для контроля шага зацеп-ления.

11.Нормы контакта зубьев зубчатого колеса. Способы контроля нормы кон-такта зубьев.

12.Толщина зубьев зубчатого колеса. Приборы и способы контроля толщины зубьев.

13.Длина общей нормали. Что характеризует длина общей нормали. Виды отклонений длины общей нормали.

14.Приборы и порядок определения длины общей нормали.

14.Отклонения положения осей зубчатых колес в зубчатой передаче. Спо-собы и приборы контроля положения осей. Допуски отклонений положения осей.

15.Размер по роликам. Что позволяет контролировать измерение размера по роликам? Порядок измерения. Допуски размера.

16.Боковой зазор. Виды сопряжений зубчатых колес. Допуски на величину бокового зазора.

17.Классы отклонений межосевых расстояний. Понятие о соответствии ви-дов сопряжений, допусков на боковые зазоры и классов отклонения межосевых расстояний.

18.Условные обозначения точности цилиндрических зубчатых передач.

19.Какие данные должен содержать рабочий чертеж зубчатого колеса?
