5.5. Определение коэффициента расхода сопла

Коэффициент расхода сопла рассчитывается по формуле

.

Эта величина для газа всегда меньше 1.

6. Построение функциональных зависимостей

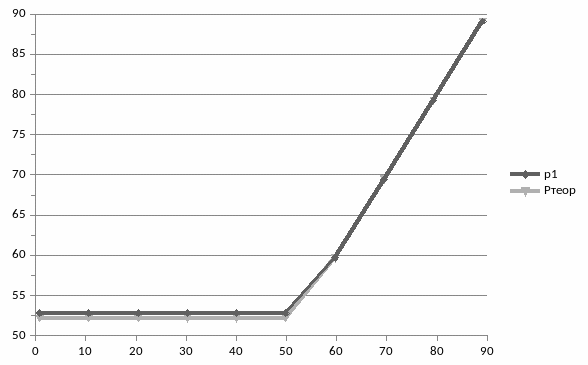

Рис.3. P₁ = f(P_к) и P_1теор = f(P_к) Рис.4. G_оп = f(P_к) и G_теор = f(P_к).

Рис.5. μ=f(Рк)

7. Вывод

Анализ процесса истечения делается на базе полученных табличных и графических результатов:

1. область докритического истечения от Рк=99333 Па до Рк=60093 Па при P_К > P_КР и ε > ε_КР =

область критического истечения от Рк=50283 Па до Рк=1233 Па при P_К ≤ P_КР и ε ≤ ε_КР

2. теоретическое давление в минимальном сечении сопла будет равно давлению за соплом P_1теор = P_к в режимах докритического истечения, когда P_к>P_кр, во всех режимах критического истечения P_к≤P_кр, теоретическое давление в минимальном сечении сопла остается неизменным и равным критическому давлению P_1теор=P_кр=P_o' ε_КР. Давления в минимальном сечении сопла P₁ и за соплом P_к рассчитываются по показаниям индикаторных приборов ΔP₂ и ΔP₃, исходя из того, что их размерность соответствует кГс/см²:

P₁ = P_О – ΔР₂·0,981·10⁵, Па,

P_К = P_О – ΔР₃·0,981·10⁵, Па.

в режимах докритического истечения ΔР₂= ΔР₂

В режимах критического истечения P_к≤P_кр теоретический и опытный расход воздуха G_теор и G_оп постоянны. G_оп=µ* G_теор. µ для газа всегда меньше 1
