ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ОТКРЫТЫЙ УНИВЕРСИТЕТ

ЧЕБОКСАРСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ (ФИЛИАЛ)

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ЧУВАШСКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ

А.П. АКИМОВ, В.Е. РЯЗАНОВ

ПРАКТИКУМ

ПО ТЕХНОЛОГИЧЕСКОМУ ПРОЕКТИРОВАНИЮ

ПРЕДПРИЯТИЙ АВТОМОБИЛЬНОГО ТРАНСПОРТА

И СТАНЦИЙ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

(учебное пособие)

ЧЕБОКСАРЫ 2009

УДК 629.081-629.083

Рецензенты:

Заведующий кафедрой «Ремонт машин и ТКМ»

ФГОУ ВПО «Чувашская ГСХА» к.т.н., доцент ИВАНЩИКОВ Ю.В.;

Заведующий кафедрой «Сервис транспортных и технологических машин

и оборудования» Волжского филиала МАДИ-ГТУ к.т.н., доцент НОСОВ А.П.

Акимов А.П., Рязанов В.Е. Практикум по технологическому проектированию предприятий автомобильного транспорта и станций технического обслуживания / Учебное пособие. - Чебоксары: ЧИ МГОУ, 2009. -76с.

Практикум содержит задания, методические указания, примеры и справочные ма­териалы по выполнению отдельных расчетных работ по дисциплине «Технологическое проектирование предприятий автомобильного транспорта и станций технического об­служивания».

Предназначен для студентов, обучающихся по специальности «Автомобили и ав­томобильное хозяйство»

УДК 629.081-629.083

Утверждено учебно-методическим советом в качестве учебного пособия

© Акимов А.П., Рязанов В.Е., 2009

© Чебоксарский институт (филиал) МГОУ, 200

9Общие положения

Практические занятия по курсу «Технологическое проектирование предприятий автомобильного транспорта и станций технического обслуживания» проводятся с целью закрепления теоретических знаний студентов, усвоения ими методики и получения навы­ков расчета отдельных этапов технологического проектирования АТП.

Настоящая работа призвана систематизировать и облегчить выполнение заданий по курсу, не ограничивая инициативу студента в выборе методики и оформления резуль­татов решений. Выполнение заданий производится под непосредственным руководством преподавателя. В ходе работы над заданиями студент должен использовать соответст­вующую учебно-методическую и справочную литературу. Им отрабатывается методика решения следующих основных задач:

-ознакомление с типовыми проектами АТП;

-подбор и обоснование исходных данных для проектирования или реконструкции АТП, СТОА;

-технологический расчет параметров производства технологического обслужива­ния /ТО/ и текущего ремонта /ТР/ подвижного состава;

-расчет параметров производственно-технической базы /ПТБ/;

-подбор технологического оборудования и оснастки;

-обоснование режимов и организационных форм производства ТО и TP;

-разработка планировочных режимов зон и отделений ТО и TP;

-отработка навыков выполнения чертежей по планировочным решениям.

Выполнение расчетных работ предусматривает подготовку студента к решению технологической части курсового проекта по предмету.

Отчеты по работам оформляются в виде рукописи или в компьютерном варианте с одной стороны листа чистой бумаги формата А4.

Работа №1 Структура и функции автотранспортных предприятий

Задание:

Изучить виды и функции предприятий автомобильного транспорта (АТП). Озна­комиться с видами и функциями автообслуживающих предприятий. Составить отчет по работе.

Литература

1. Напольский Г. М. Технологическое проектирование автотранспортных предприятий и станций технического обслуживания. - М.: Транспорт, 1993

2. Рязанов В. Е. Технологический расчет и экономическая оценка станций технического обслуживания автомобилей. - Чебоксары: 2005. - 42 с.

Структура отчета по работе

Введение. Виды и функции автотранспорта. Структурная схема АТП (рис. 1.1).

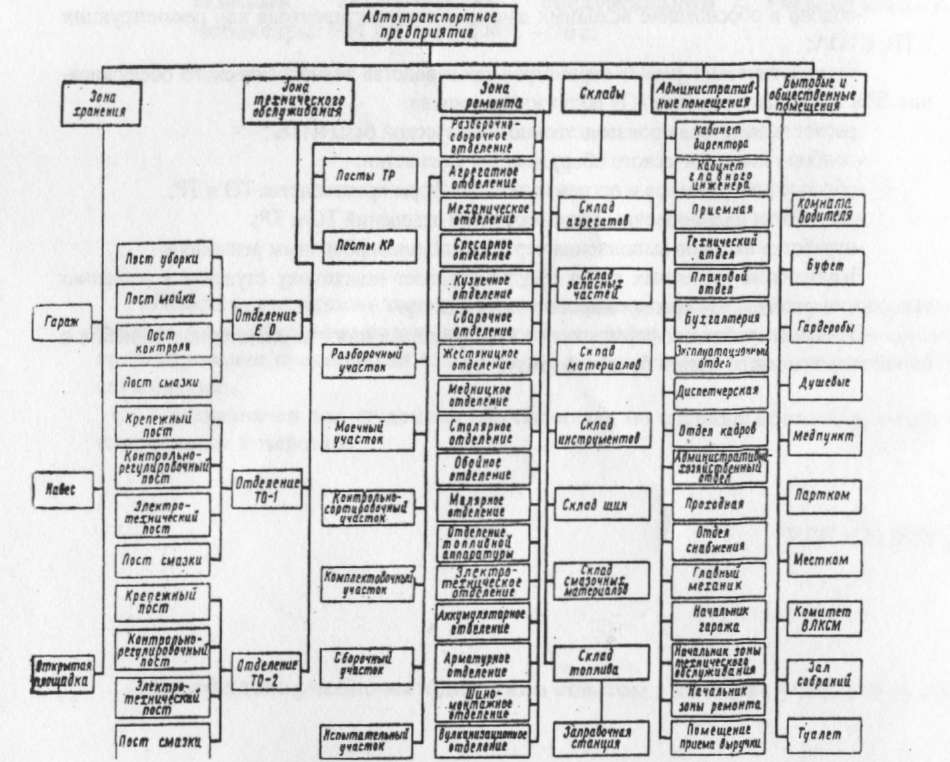

Рис. 1.1. Структурная схема автотранспортного предприятия

Виды и функции автообслуживающих предприятий. Классификация СТО (в виде схемы). Функциональная схема СТО.

Выводы по работе.

Работу выполнил __________________ _____________________ Подпись Фамилия И.О.

Работу принял __________________ _____________________ Подпись Фамилия И.О.

«___»__________________ 200_г

Работа №2 Ознакомление с типовыми проектами at

Задание:

Ознакомиться с содержанием типового проекта автотранспортного предприятия, с перечнем основного оборудования всех производственных участков и отделений. Изу­чить технологический процесс, заложенный в типовой проект автотранспортного пред­приятия.

Литература

1 .Типовой проект предприятия автомобильного транспорта /выдает преподаватель/.

2.Напольский Г.М. Технологическое проектирование автотранспортных предприятий и станций технического обслуживания. - М.: Транспорт, 1993. - 272 с.

3.Афанасьев Л.Л., Колясинский Б.С., Маслов А.А. Гаражи и станции технического об­служивания автомобилей. (Альбом чертежей). - М.: Транспорт, 1980. - 192 с.

Содержание отчета

Привести копию или ксерокопию производственного корпуса автотранспортного предприятия, приложив спецификацию /экспликацию/ оборудования.

Описать принятый в проекте процесс технологического воздействия подвижного состава предприятия.

Указать технико-экономические показатели проекта.

Привести основные условные обозначения, применяемые на генеральных планах АТП и на планировках производственных помещений. Составить выводы по работе.

Примечание. Без письменного оформления п.2, 3 и 4 отчет не допускается к защи­те.

Работу выполнил __________________ _____________________ Подпись Фамилия И.О.

Работу принял __________________ _____________________ Подпись Фамилия И.О.

«___»__________________ 200_г
