1.8. Конструкции горизонтальных центробежных насосов

Г о р и з о н т а л ь н ы е ц е н т р о б е ж н ы е н а с о с ы т и п а Д предназна­чены для перекачивания воды и жидкостей, сходных с водой по вязкости и химической активности. Одноступенчатые горизонтальные насосы типа Д (рис. 1.14) с рабочим колесом двухстороннего входа и полуспиральным подводом жидкости выполнены с осевым разъемом в горизон­тальной плоскости, тем самым обеспечивается контроль, ремонт п замена деталей насоса без снятия его с фундамента, демон­тажа трубопроводов и электродвигателя. Основные детали насоса: корпус 1, крышка 2, вал 4, опоры сала — шарикоподшипники 7, устанавливаемые в корпусах, за­крепляемых в подшипниковых кронштейнах, отлитых заодно с корпусом насоса. На валу с помощью шпоночного соединения смонтировано рабочее колесо насоса 3, осевое перемещение ко­торого вдоль вала устраняется с помощью защитных втулок и гаек Защитно-уплотннтельные кольца 5 обеспечивают уплотнение и защиту от износа рабочего колеса, корпуса и крышки кор­пуса. Уплотнение вала в местах его выхода из корпуса осуще­ствляется с помощью сальников 6, с мягкой сальниковой набивкой и подводом затворной жидкости через отверстия и крышке насоса.

Ц е н т р о б е ж н ы е в е р т и к а л ь н ы е н а с о с ы т и п а В (рис. 1.15) —одноступенчатые, с рабочим колесом одностороннего входа — состоят из спирального корпуса 5, верхней 13 и нижней 15 крышек корпуса, рабочего колеса 4, зафиксированного на валу 9: с помощью шпоночного соединения 6 и гайки 3 или фланцевого соединения. Подвод выполнен заодно с нижней крышкой насоса и направлен вертикально вниз, спиральный отвод расположен горизонтально под углом 90° к оси насоса.

Уплотнение между рабочим колесом и нижней крышкой на­соса со стороны входа жидкости обеспечивается защитно-уилотнительными кольцами 16 и 17. В месте выхода вала из верхней крышки корпуса уплотнение обеспечивается саль­ником. Вал установлен в подшипнике скольжения 12, восприни­мающем радиальные нагрузки, осевая сила и масса вращаю­щихся деталей воспринимаются пятой электродвигателя. Соединение насосов типа В с электродвигателем — фланце­вое или с помощью жестких муфт.

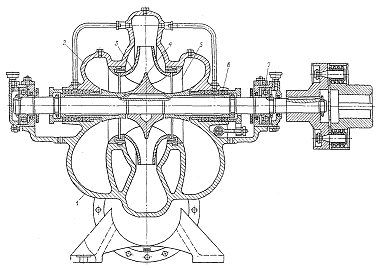

Рис. 1.14. Насос типа Д

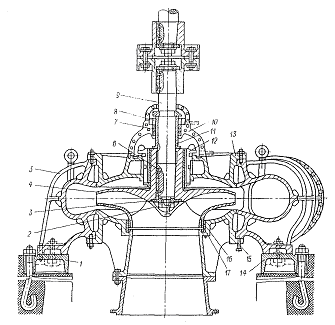

Рис. 1.15. Насос типа В:

1 — фундаментная рама; 2 — защитная крышка; 3 — гайка крепления рабочего ко­леса; 4 — рабочее колесо; 5 — спиральный корпус; 6 — шпоночное соединение; 7 — саль­никовое уплотнение; 8 — крышка сальника; 9 — вал; 10 -— корпус сальника; 11 — защит­ная втулка вала; 12 — подшипник скольжения; 13 — верхняя крышка корпуса; 15 — нижняя крышка корпуса; 16, 17 — защитно-уплотнительные кольца

1.9. Конструкции вихревых и центробежно-вихревых насосов

В и х р е в ы е н а с о с ы предназначены для перекачивания воды, нейтральных, химически активных, токсичных, легковоспламе­няющихся, горючих и взрывоопасных жидкостей, имеющих сле­дующие характеристики:

Температура °С, не более .................. 85

Вязкость, м² /с, не более....... ............ 36*10^-6

Массовое содержание твердых частиц, %, не более ...... 0,01

Центробежно-вихревые насосы предназначены для перекачи­вания воды и нейтральных жидкостей, имеющих следующие характеристики:

Температура, °С, не более .................. 105

Вязкость, м²/с, не более .......... 36* 10^-6

Массовое содержание твердой фазы, %, не более ....... 0,01

Конструкция уплотнения вихревого насоса определяется ти­пом перекачиваемой жидкости: для горючих, легковоспламе­няющихся взрывоопасных и токсичных жидкостей применяются двойные торцовые уплотнения, для нетоксичных, негорючих жидкостей — сальниковые уплотнения. В центробежно-вихревых насосах уплотнение вала — торцо­вое одинарное.

Г о р и з о н т а л ь н ы е д в у х с т у п е н ч а т ы е ц е н т р о б е ж н о – в и х р е в ы е н а­ с о с ы т и п а Ц В (рис. 1.16) с односторонним подводом жидко­сти состоят из следующих основных деталей: корпуса 1 с тор­цовым разъемом и вставками 5 для подвода и отвода жидко­сти от вихревого насоса (заодно с корпусом отлиты входной и напорный патрубки, направленные вертикально вверх); крышки; ротора, состоящего из вала 4, на который

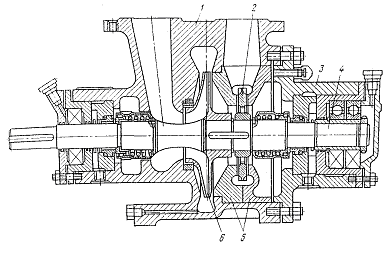

Рис. 1.16. Центробежно-вихревой насос типа ЦВ

с помощью шпоночного соединения насажены центробежное рабочее колесо 6 (I ступени) и вихревое 2 колесо со вставками (II ступени), за­фиксированные от осевого перемещения. На валу также уста­новлены подвижные элементы одинарных торцовых уплотнений. Опоры вала — шариковые подшипники качения. Одинарный ша­рикоподшипник воспринимает радиальную нагрузку, двойной подшипник — радиально-осевые нагрузки. Горизонтальные од­ноступенчатые консольные вихревые насосы типа ВК состоят из следующих основных деталей: корпуса, к которому с одной сто­роны подсоединена крышка, а с другой — кронштейн; ротора, состоящего из вала, на котором на шпоночном соединении ус­тановлено вихревое колесо. Уплотнение вала в месте выхода из корпуса — сальниковое (для агрессивных и взрывоопасных жидкостей — двойное торцовое). Опоры вала — подшипники качения, устанавливаемые в кронштейне.

Вихревые насосы типа ВКС изготавливают с воздушным колпаком для обеспечения самовсасывания. Насосы типа ВКО имеют крышку обогрева и диск, образую­щие совместно с крышкой корпуса и корпусом насоса камеры обогрева.
