3.2.2. Контактно-копировальное устройство

Контактно-копировальные устройства служат для фотографи­ческого переноса изображения с прозрачных носителей информа­ции на регистрирующую среду, когда не требуется менять масш­таб изображения.

Носители информации (1) и регистрирующая среда (2) должны быть в плотном контакте и обращены друг к другу эмульсионными слоями. Конструктивно контактно-копировальные устрой-

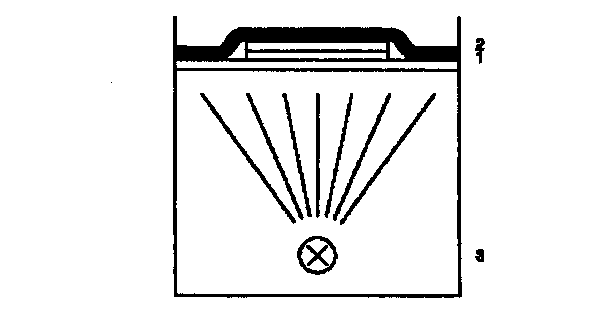

Рис. 1.2. Принципиальная схема контактно-копировального устройства

ства клас­сифицируют по способу прижима на механические и вакуумные, по взаимному расположению источника излучения (3) и оригинала (1) на контактно-копировальные устройства с верхним и нижним расположением источника. Контакт достигается с помощью вакуу­ма или механических прижимных устройств. При контактном копировании изображение получают обратным.

В качестве источников излучения при копировании на фото­графический материал используют лампы накаливания. Для равно­мерного диффузного освещения часто используют лампы с матовы­ми колбами, а для копирования растрового изображения — лампы накаливания с малыми размерами нити накаливания.

Контактно-копировальные устройства могут быть оснащены цветными и серыми фильтрами для изменения спектрального со­става и интенсивности светового потока соответственно.

3.2.3. Система поэлементной обработки изображения

Блоки ввода, обработки и вывода информации, образующие си­стему поэлементной обработки изображения, могут быть объеди­нены в одном устройстве, например в электронной цветоделитель-ной машине (ЭЦМ). В настоящее время они чаще всего имеют мо­дульное построение, т.е. разделены в пространстве. Информация из блока в блок может быть передана по сети или, например, с по­мощью магнитных носителей.

Системы, имеющие модульное построение, используют для об­работки текстовой и изобразительной информации и часто назы­вают компьютерными издательскими системами (КИС). Одним из отличий СПОИ от СФОИ является возможный временной проме­жуток между считыванием и выводом информации.

Функции устройства считывания чаще всего выполняют скане­ры, но возможен ввод информации в виде готовых файлов, напри­мер с цифровых фотокамер. Запись информации в третьем блоке — блоке вывода — осуществляется путем сканирования.

При сканировании в сканере пучок света источника излучения освещает малый выделенный элемент оригинала — пиксель. Раз­мер этого элемента изменяется от нескольких десятков до несколь­ких тысяч квадратных мкм и регулируется апертурой считывающе­го устройства. Оптический сигнал от соответствующего элемента оригинала поступает в фотоэлектронный приемник (например, фотоумножитель), где преобразуется в электрический. Электричес­кий сигнал, попадая в аналого-цифровой преобразователь (АЦП), преобразуется в цифровой.

При перемещении считывающей головки вдоль строки ориги­нала происходит построчное сканирование — строчная развертка. При перемещении считывающей головки вдоль второй координа­ты осуществляется кадровая развертка. Таким образом, сканиро­вание — это взаимное перемещение считывающего фотоприемни­ка и оригинала.

Оригиналы могут быть закреплены на оригиналодержателе ци­линдрической (барабанные сканеры) или плоской (планшетные сканеры) формы.

На этапе ввода информации световой сигнал проходит через три светофильтра (красный, синий и зеленый) и разделяется на три ка­нала, т.е. происходит первичное цветоделение. В блоке обработки в зависимости от программного обеспечения и решаемых задач могут быть выполнены масштабирование, градационная, цветовая, частотная коррекция.

Второй блок — это персональные компьютеры на платформах Windows или Macintosh.

Обработанный цифровой сигнал в третьем блоке вновь преоб­разуется в световой.

Фотовыводное устройство состоит из управляющей ЭВМ, кото­рая называется растровым процессором изображения, и записыва­ющего устройства, в котором происходит поэлементная запись изоб­ражения на регистрирующем материале. Оптический сигнал может формировать один или множество записывающих лучей. На этом этапе осуществляется растрирование изображения.
