2. Содержание работы

1. Изучить совокупность признаков, по которым различаются фотоформы.

2. Изучить требования, предъявляемые к фотоформам по по­лярности, зеркальности и структуре в зависимости от способа пе­чати и применяемых формных материалов.

3. Изучить требования, предъявляемые к D_max, D_min и ΔD для фотоформ различных типов.

4. Сопоставить схемы преобразования зеркальности для высо­кой, плоской офсетной и глубокой (пигментная бумага) печати. Для соответствующей фотоформы указать структуру, полярность, зер­кальность.

3. Теоретическое обоснование

3.1. Совокупность свойств, которые необходимо реализовать на различных фотоформах

Фотоформа — это фотографическое изображение, полученное на прозрачной основе и содержащее все необходимые технологи­ческие и редакционные преобразования. Фотоформа является ко­нечным результатом процесса допечатной подготовки, предшеству­ющего этапу копирования информации на формный материал.

Необходимо помнить, что участки, называемые светами и теня­ми на фотоформе, независимо от их оптической плотности соот­ветствуют участкам светов и теней оригинала.

Фотоформы могут различаться по ряду признаков:

• по структуре изображения (полутоновые, штриховые, рас­тровые) ;

• по полярности (диапозитив или негатив);

• по зеркальности (прямое изображение или зеркальное).

При воспроизведении полутоновых оригиналов структура фо­тоформ полностью определяется видом печати (глубокая, высокая, плоская офсетная). Например, в глубокой печати (копирование на пигментную бумагу) фотоформой служит полутоновое изображе­ние, при этом на фотоформе имеются непрерывно изменяющиеся оптические плотности или хотя бы несколько ее уровней (больше двух). Следовательно, различные тона изображения имеют различ­ную степень почернения (D).

Как известно, в высокой и плоской офсетной печати использу­ется автотипный принцип передачи тонов, и, следовательно, при воспроизведении таковых оригиналов фотоформой служит растро­вое изображение. Состоит растровая фотоформа из отдельных микроштриховых элементов различного размера, но одинаковой оп­тической плотности. Расчленение изображения на растровые эле­менты позволяет получить фотоформу, для которой характерно на­личие только двух уровней оптических плотностей: плотности рас­тровых точек и плотности фона между ними. При нормальных ус­ловиях рассматривания из-за достаточно высокой пространствен­ной частоты растровой структуры глаз не разделяет отдельные ра­стровые микроэлементы и воспринимает растровое изображение как полутоновое.

При воспроизведении штриховых оригиналов изготавливаются штриховые фотоформы. Они имеют только два уровня оптической плотности — плотность штриха D_штр и плотность фона D_ф. На штри­ховой фотоформе должны быть воспроизведены все детали штри­хового оригинала. Причем следует помнить, что штрихами на фо­тоформе называют те детали, которые соответствуют штрихам на оригинале.

В зависимости от свойств применяемых формных материалов фотоформы могут отличаться полярностью по отношению к ори­гиналу. По данному признаку (полярность) различают негативные и позитивные изображения. Поскольку фотоформы изготавливаются на прозрачной основе, то в этом случае позитивное изобра­жение называют диапозитивом.

Негатив — это фотографическое изображение на прозрачной основе с обратной (негативной) тонопередачей по отношению к оригиналу, т.е. с отрицательной полярностью.

Диапозитив — это фотографическое изображение на прозрач­ной основе с прямой (позитивной) тонопередачей по отношению к оригиналу, т.е. с положительной полярностью.

В системах форматной одновременной обработки негатив — это первое и, как правило, промежуточное изображение. Диапозитив, как правило, второе и в некоторых случаях тоже промежуточное изображение. В этих системах в процессе изготовления фотофор­мы может быть произвольное множество промежуточных изобра­жений, Все определяется технологической схемой изготовления фо­тоформ и применяемым оборудованием. Например, негативную фо­тоформу можно получить в одну стадию, при этом с выполнением всех необходимых технологических преобразований.

Требования к зеркальности фотоформ определяются цепочкой преобразования зеркальности на пути от оригинала к оттиску. Фо­тоформы могут иметь прямое или зеркальное изображение. Почти во всех случаях фотоформа-негатив изготавливается с прямым изображением, за исключением плоской офсетной печати при не­гативном копировании, где фотоформой служит зеркальный нега­тив. В плоской офсетной печати при позитивном копировании, а также в глубокой печати (пигментная бумага) фотоформой служит зеркальный диапозитив.

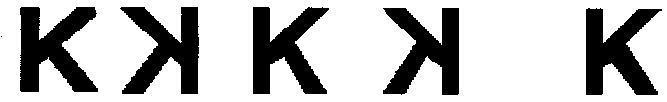

Например, цепочка преобразований зеркальности в плоской офсетной печати соответствует рис. 4.1.

Пр Из Зерк Из Пр Из Зерк Из Пр Из

Ор Фф ПФ ОЦ Отт

Рис. 5.1 Цепочка преобразования зеркальности (Ор — оригинал; Фф — фото­форма; ПФ — печатная форма; ОЦ — офсетный цилиндр; Отт — оттиск; Пр Из — прямое изображение; Зерк Из - зеркальное изображение)

Следует отметить, что в СПОИ при изготовлении фотоформ за­дание структуры, полярности и зеркальности осуществляется с по­мощью программного обеспечения, и фотоформа с заданными свой­ствами записывается за одну операцию, т.е. в СПОИ получают един­ственное фотографическое изображение — фотоформу.
