35 Вопрос
коэффициент усиления усилителя с обратными связями. Вывод формулы.
У
силитель,
у которого часть энергии выходного
сигнала подается на вход, называется

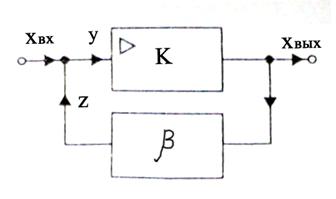

усилителем с обратной связью. Структурная
схема усилителя с обратной связью
показана на рисунке:
На вход усилителя с коэффициентом усиления К подается сигнал y. Он равен сумме входного сигнала xвх и сигнала z, поступающего по цепи обратной связи z = Β · xвых. Здесь Β - коэффициент обратной связи. Сигнал на выходе усилителя xвых будет равен y · K, или: xвых = (xвх + Β · xвых) · К. Связь между входным и выходным сигналами в таком усилителе равна
Коэффициент усиления усилителя с обратной связью равен
В рассмотренном случае y = хвх + z, т.е. на входе сигналы суммируются. Такая обратная связь называется положительной. Положительная обратная связь в усилителях не используется.
В усилителях используется отрицательная обратная связь (ООС), при которой y = хвх - z.
Коэффициент усиления усилителя с ООС равен
где К – коэффициент прямой передачи, или коэффициент усиления без обратной связи, Β – коэффициент передачи цепи обратной связи, 1 + Β·k – глубина обратной связи, Β·k – петлевое усиление.
При Β·k >> 1, Koc ≈ 1/Β, т.е. при глубоком ООС зависит только от свойств цепи обратной связи.
В
общем случае K и Β имеют комплексный
характер
.
Для упрощения удобно
считать
частотно независимыми, т.е. действительными
величинами K и Β.
36 Вопрос
коэффициент усиления усилителя при глубокой обратной связи. Почему при такой обратной связи повышается стабильность работы усилителя? К=Ки/ 1+ - Ки *а коэф.усиления с ОС
При глубокой ООС (где Ки больше 1)
К=1/а (а=Иос/Ивых , а-коэф.передаи звена ОС)
Коэффициент усиления определяется только звеном ОС, состоящим из R и С, которые могут выполнены термостабильными.
При положительной ОС : повышается коэф. Усиления, но существенно снижается стабильность Ки и в усилителях не использыется.
37 Вопрос
Дрейф нуля – изменение входного напряжения Y при закороченных входных зажимах, т.е. Uвх=0. Специфичный недостаток УПТ, который используется в измерительной технике для усиления сигналов порядка долей герц.
Причины:
Нестабильность источников питания
Неточная компенсация температурной нестабильности
Старение транзисторов
Изменение температуры
При этом усилитель без искажения воспроизводит только сигналы Uвх>Uдр
Меры по уменьшению дрейфа:
Стабилизация источника питания на уровне +- 0.01% уменьшает уровень Uдр до 5..20мВ/час.
Применение дифференциальных УПТ
