5.1.1. Определение динамического коэффициента kНυ

Динамический коэффициент KНυ позволяет учесть внутреннюю динамическую нагрузку зубчатой передачи, связанную с ударами зубьев на входе в зацепление из – за ошибок шага по основной окружности и при деформации зубьев под нагрузкой. Сила удара зависит от величины ошибки шага, степени точности передачи, от жёсткости зубьев и окружной скорости зубчатого колеса. Значение KНυ определяют по формуле:

KНυ = , (5.4)

где KV - коэффициент, учитывающий влияние внутренних динамических нагрузок на данной ступени;

KVе – коэффициент, учитывающий влияние внешних динамических нагрузок на данной ступени.

Значения коэффициентов KV и KVе определяют по графикам, изображённым на рис. 8, в зависимости от окружной скорости шестерни Vшi.

а) б)

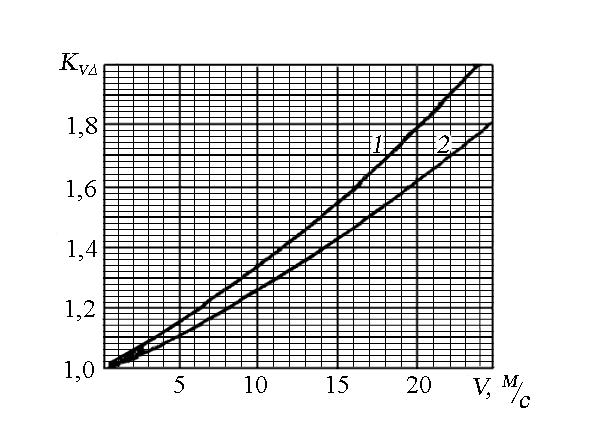

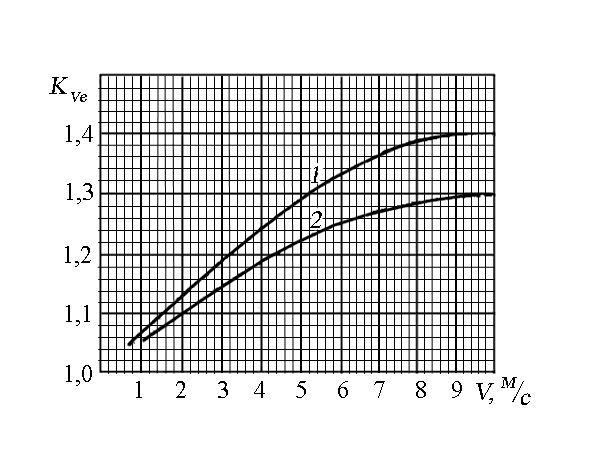

Рис. 8. График для определения коэффициентов, учитывающих влияние:

а) – внутренних динамических нагрузок KV: 1 – для прямозубых цилиндрических передач; 2 – для косозубых цилиндрических передач;

б) – внешних динамических нагрузок KVе: 1 – трансмиссия легкового автомобиля; 2 – трансмиссия грузового автомобиля

5.1.2. Определение коэффициента неравномерности нагрузки kHβ

Под коэффициентом неравномерности распределения нагрузки по длине контактной линии понимается отношение величины наибольшего давления qmax в контакте зубьев к величине среднего давления qср (K = ), полученного в предположении его равномерного распределения по длине контактной линии (рис. 9):

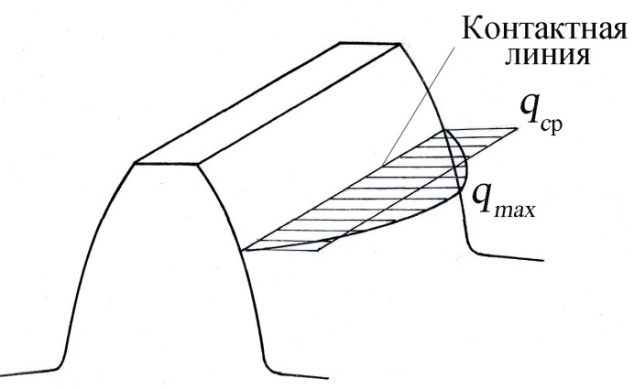

Рис. 9. Неравномерность распределения нагрузки по длине

контактной линии

Неравномерность распределения нагрузки обусловлена погрешностями изготовления (погрешностями направления зуба) и упругими деформациями валов, подшипников. Зубья зубчатых колёс в процессе работы прирабатываются, в результате чего распределение нагрузки становится более равномерным. Поэтому рассматривают коэффициенты неравномерности распределения нагрузки в начальный период работы и после приработки K:

K = 1 + ( – 1) K, (5.5)

где K – коэффициент, учитывающий приработку зубьев.

Значение коэффициента k определяют в зависимости от окружной скорости шестерни Vш (м/с) по формуле:

K = 1 – , (5.6)

где HHV – твёрдость зубчатого колеса.

Примерные соотношения единиц твёрдости, выраженных по Виккерсу (НHV), по Бринелю (НHB) и по Роквеллу (НHRC), приведены в таблице П5 приложения. При окружной скорости Vшi ≥ 8 м/с коэффициент K = 1.

Значение коэффициента принимают графику, изображённому на рис. 10 в зависимости от схемы передачи. Окружную скорость шестерни определяют по формуле:

Vшi = , (5.7)

где – начальный диаметр шестерни i-той зубчатой передачи, мм;

nшi – частота вращения шестерни на i-той передаче, об/мин.

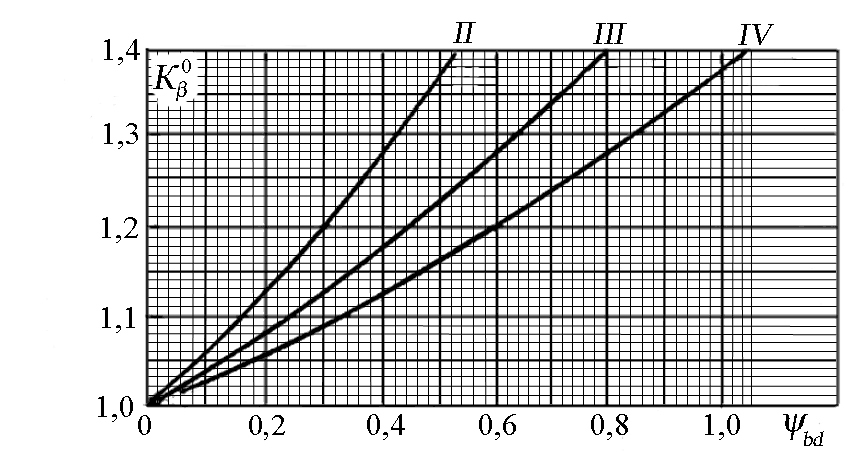

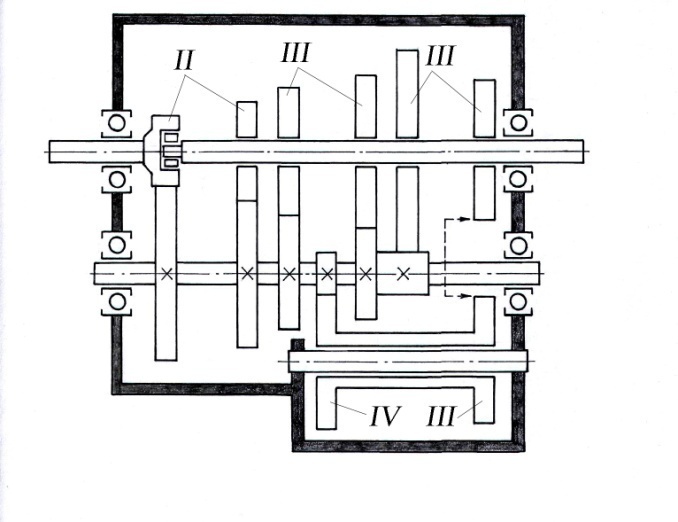

Рис. 10. Схема и график для определения коэффициента для расчёта зубчатых колёс с твёрдостью активных поверхностей зубьев не менее ННВ = 350 при расположении зубчатых цилиндрических передач: II – консольном на роликовых подшипниках; III и IV – в редукторной части агрегата
