Номенклатура и разграфка топографических карт

При описании проекций выше речь шла о больших участках эллипсоида. Топографические карты масштабов от 1:1 000 000 до 1:100 000 и крупнее, занимают совсем небольшие площади. Поэтому при создании таких карт, например на всю территорию России, их будет великое множество.

Для систематизации таких карт, изготавливаемых полистно, используется понятие номенклатуры листа топографической карты.

Разграфкой называется разделение топографических карт на листы.

Номенклатура - это система обозначений отдельных листов топо­графических карт.

Общегеографические карты делятся на три вида:

• обзорные (масштаб 1 : 1 000 000 и мельче);

• обзорно-топографические (масштаб 1: 100 000 -1:1 000 000);

• топографические (масштаб 1 : 100 000 и крупнее).

Обзорно-топографические карты составляются по картам более крупных масштабов.

Топографические карты составляются по результатам съемок территорий и отличаются детальностью изображения местности. Это многолистные карты, т.е. на каждом листе отображается часть территории, а в совокупности на всех листах содержится полное отображение. Строго говоря, криволинейная часть поверхности отображаемой на листе карты соответствует некоей криволинейной трапеции. Поэтому для обозначения определенных листов карты используют термин трапеция.

В основу разграфки топографических карт положен лист карты масштаба 1 : 1 000 000. Для составления карты такого масштаба изображе­ние земной поверхности разбивается на 60 колонн (двухугольников) начиная от Гринвичского меридиана через 6°. Каждая из которых имеет свою координату – букву и цифру. Например "А-1". По высоте каждая трапеция равна четырем градусам, по ширине – шести.

Эти колоны нумеруются, начиная от 180 меридиана по часовой стрелке, если смотреть со стороны северного полюса. Таким образом, первая колона начинается с Чукотки. Рядов, точнее поясов, у нас будет меньше, потому что они, хотя и идут через четыре градуса, но являются замкнутыми. Нумероваться они будут буквами английского алфавита, начиная от экватора на север и симметрично на юг. Количество поясов при этом от экватора до северного полюса составит 90:4=24,5, то есть будет 24 нормальных пояса, и последняя половинка будет уже "шляпкой" на полюсе.

Карта, на которой удобно отобразить территорию, соответствующую трапеции размером шесть градусов на четыре, чтобы ей было удобно пользоваться, будет иметь масштаб 1:1.000.000.

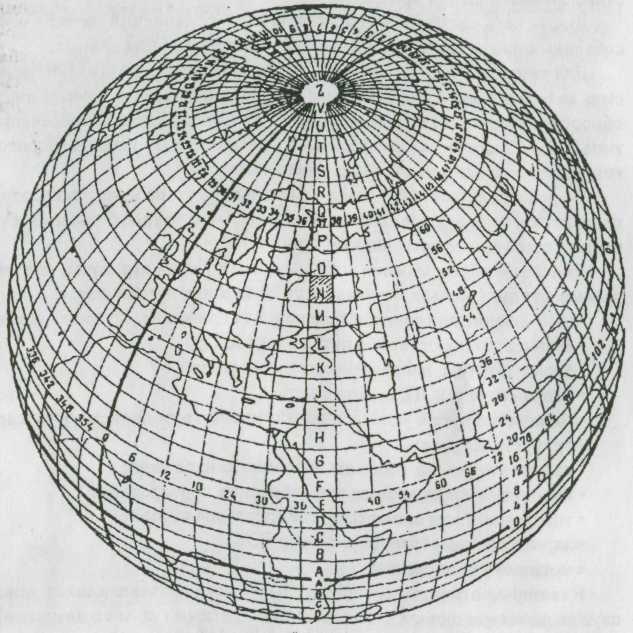

Рис. 4.3. Номенклатура и разграфка карты масштаба 1: 1 000 000

Двухугольники нумеруются арабскими цифрами от 1 до 60 на восток от 180°. Возможна нумерация от 0°. В этом случае двухугольники называют не колоннами, а зонами. Нумерация зон от колонн отличается на 30 единиц, например, колонна с номером 40 соответствует зоне с номером 10.

Таким образом колонны и зоны делят земной шар по меридианам. Параллелями через 4° по широте изображение земной поверхности делится на ряды, обозначаемые буквами латинского алфавита к северу и югу от экватора (см. рис. 4.3) . Таким делением по меридианам и параллелям опре­деляется номенклатура листа карты масштаба 1 : 1 000 000 (миллионной).

Номенклатура каждого листа включает букву ряда и номер колон­ны. Так, лист, на котором показывается г. Москва, имеет номенклатуру N-37, что соответствуют 52 - 56° широты и 36 - 42° долготы. Номенклатура сдвоенных или счетверенных листов карты складывается из обо­значений широтного пояса и соответственно двух или четырех колонн.

Номенклатура листов карт более крупных масштабов связана с номенклатурой листов миллионной карты. Так, лист карты масштаба 1 : 500 000 (рис. 4.4) составляет 1/4 листа миллионной карты и обозначается добавлением прописной буквы А, Б, В, Г к номенклатуре листа миллионной карты, например N-37-Б.

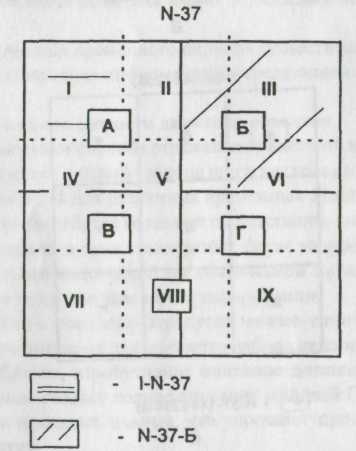

Рис. 4.4. Номенклатура листов карт масштабов 1:500 000 и 1:300 000

Лист карты масштаба 1 : 300 000 составляет 1/9 листа миллионной карты и обозначается римскими цифрами от I до IX, расположенными перед номенклатурой миллионного листа, например I-N-37 (см. рис. 4.4).

Лист карты масштаба 1 : 200 000 (рис. 4.5) составляет 1/36 листа миллионной карты и обозначается римскими цифрами от I до XXXVI, расположенными после номенклатуры миллионного листа, например N-37-I.

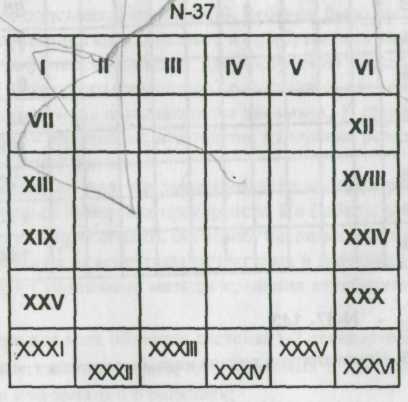

О - N-37-I Рис. 4.5. Номенклатура листов карты масштаба 1: 200 000

Лист карты масштаба 1 : 100 000 (рис. 4.6) составляет 1/144 листа миллионной карты и обозначается арабскими цифрами от 1 до 144, расположенными после номенклатуры миллионного листа, например N-37-143.

Номенклатура листов карт более крупных масштабов строится на основе листа карты масштаба 1 : 100 000, подобно тому, как строились номенклатуры рассмотренных выше карт на основе листа миллионной карты.

Так, лист карты масштаба 1 : 50 000 составляет 1/4 листа карты мас­штаба 1: 100 000 и обозначается добавлением прописной буквы А, Б, В, Г к номенклатуре листа карты стотысячного масштаба ( рис. 4.7, а), на­пример N-37-144-A.

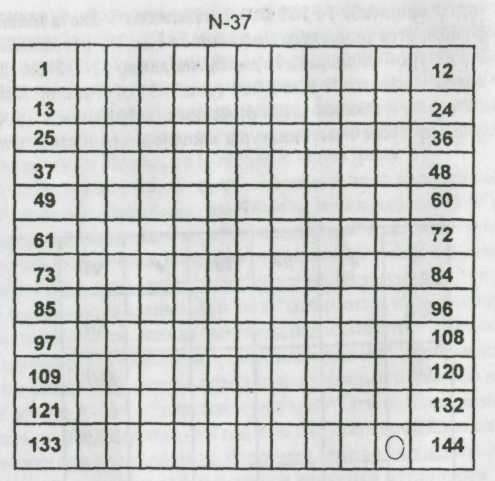

О - N-37-143 Рис. 4.6. Номенклатура листов карты масштаба 1: 100 000

Лист карты масштаба 1 : 50 000 содержит 4 листа карты масштаба 1: 25 000, которые обозначаются добавлением строчных букв а, б, в, г к номенклатуре листа карты пятидесятитысячного масштаба (см. рис. 4.7, о), например N-37-144-Б-б.

Лист карты масштаба 1 : 25 000 содержит 4 листа карты масштаба 1:10 000, которые обозначаются добавлением арабских цифр 1, 2, 3, 4 к номенклатуре листа карты двадцатипятитысячного масштаба (см. рис. 4.7, а), например N-37-144-B-a-l.

Лист карты масштаба 1 : 100 000 содержит 256 листов карты масш­таба 1: 5 000, которые обозначаются добавлением арабских цифр от 1 до 256 к номенклатуре листа карты стотысячного масштаба (см. рис. 4.7, а), например N-37-144-(255).

Номенклатура листа карты масштаба 1:2 000 образуется на основе де­ления листа карты 1: 5 000 на 9 частей. Каждый лист обозначается путем добавления строчных букв русского алфавита а, б, в, г, д, е, ж,з, и к номен­клатуре пятитысячного масштаба (рис. 4.7, б), например N-37-144-(256-a).

И - N-37-144-(256-a) б

Рис. 4.7. Номенклатура карт крупных масштабов: а - масштабов 1: 50 000 -1:5 000; б - масштаба 1: 2 000
