7. Досмотровые флюороскопы

Существует класс досмотровых рентгеновских установок, главной особенностью которых является использование специального флюороскопического экрана для отображения результатов просвечивания контролируемого объекта. Этот экран покрыт специальным веществом (люминофором), которое может преобразовывать энергию невидимых рентгеновских лучей в излучение в виде квантов видимого света, воспринимаемых глазом человека. Одним из лучших флюоресцирующих веществ для покрытия экранов считается смесь сульфида цинка (ZnS) с сульфидом кадмия (CdS), активированных серебром.

В 90-х годах таможенные органы России активно оснащались установками для флюороскопического рентгеновского контроля «Короб-А» (другое название «Флюрекс»), которые относятся к стационарным проекционным рентгеновским установкам 2-го типа. Они предназначались для таможенного контроля багажа и ручной клади.

Принцип работы флюороскопической установки можно пояснить следующим образом (рис. 6.21).

Рис. 15 Принцип получения теневых изображений в рентгеновских установках флюороскопического типа.

Излучение от источника рентгеновских лучей проходит через контролируемый объект и попадает на экран. На нем оно преобразуется в световой рельеф (так называемое «теневое изображение»).

В современных флюороскопах свечение экрана преобразуется в электрические сигналы, по которым создается изображение на мониторе компьютера.

Источник рентгеновского излучения должен иметь небольшие линейные размеры, чтобы не вызывать искажений изображения на экране.

Минимальный размер фрагмента предмета, который может быть рассмотрен на изображении, не может быть меньше размера используемого источника рентгеновского излучения. Типичным значением разрешающей способности проекционного метода формирования изображения, применительно к рентгеновским досмотровым установкам таможенного контроля, является несколько десятых долей миллиметра.

Выпускаются как стационарные, так и мобильные (переносные, портативные) флюороскопические аппараты (рис. 16).

Установка "НОРКА" на специальном штативе для досмотра корреспонденции

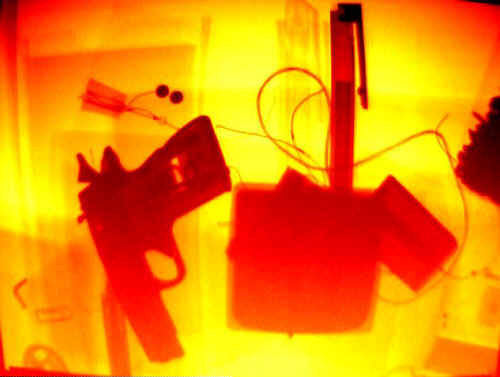

Содержимое подозрительного чемодана, выявленного при помощи рентгеновского просвечивания

Рис. 16. Внешний вид и результаты работы ДРТ «НОРКА»

Переносная система "Норка", стационарная "Калан-2М", хорошо зарекомендовали себя, применяются для проверки почтовой корреспонденции, багажа, различных бытовых предметов с целью выявления взрывчатых веществ, для обследования контейнеров с опасными вложениями и другими запрещенными к провозу предметами.

Рентгенотелевизионный комплекс "Шмель-240тв"

Рентгенотелевизионный комплекс "Шмель-240ТВ" предназначен для проведения рентгеноскопического контроля оптически непрозрачных сред, материалов и изделий различных плотностей.

Комплекс может быть использован для досмотра багажа, тары, посылок, при поиске закладок инородных предметов в помещениях и оборудовании учреждений и банков, с документированием результатов контроля в электронном виде и отображением на экране монитора встроенного компьютера.

"Шмель-240ТВ" обеспечивает обнаружение при расстоянии от рентгеновского аппарата до преобразователя рентгенооптического 1м следующих объектов:

• пистолет за преградой из пластика толщиной 180 мм, из алюминия толщиной 120 мм, из стали толщиной 25 мм;

• нож за преградой из пластика толщиной 160 мм, из алюминия толщиной 85 мм, из стали толщиной 20 мм;

• электронные схемы за преградой: из пластика толщиной 120 мм, из алюминия толщиной 65 мм, из стали толщиной 18 мм;

• взрывчатые вещества с характерным размером 50мм за преградой: из пластика толщиной 85 мм, из алюминия толщиной 50 мм, из стали толщиной 16 мм.

Разрешающая способность комплекса позволяет обнаруживать проволоку из стали диаметром 0,125 мм

Автоматическая регулировка яркости видеотракта обеспечивает получение качественных изображений в широком диапазоне расстояний от рентгеновского аппарата до преобразователя (от 0,3 до 4,0 метров).

а

б

в

Рис. 17. Рентгено-телевизионный комплекс «Шмель-240ТВ»

Преобразователь рентгенооптический, состоящий из флуоресцентного экрана, зеркала и ПЗС-камеры, осуществляет преобразование теневого рентгеновского изображения в видеосигнал. Рабочее поле контроля – 240x320 мм

Эффективная доза внешнего облучения оператора при семичасовом рабочем дне и пятидневной рабочей неделе составляет не более 2,4 мЗв/год
