Лекция 8
8.1 Аксонометрические проекции
[Аксонометрия не отличается такой наглядностью, как перспектива. Предмет рассматривается как бы издалека и только сверху или снизу. Вместе с тем аксонометрическое изображение даёт представление о форме изображаемого предмета, кроме того, по нему легко определить основные размеры предмета)].
Аксонометрические проекции применяют для наглядного изображения предмета, получаемого параллельным проецированием его на одну пл-ть пр-ий вместе с осями координат, к которым этот предмет отнесен.
Предмет располагают так, чтобы три основных направления его измерения (высота, ширина, длина) совпали с осями координат и вместе с ними спроецировались бы на пл-ть.
Оси X', Y', Z', получаемые проецированием натуральных осей координат X, Y, Z называются аксонометрическими осями.
Искажение отрезков осей координат при их проецировании на пл-ть π' характеризуется коэф-том искажения, что есть отношение длины пр-ии отрезка оси на картине к его истинной длине.
Так, по оси Х ' коэф-т искажения составляет u = (O'X') / (OX), а по оси Y' и Z' cоответственно v = (O'Y') / (OY) и w = (O'Z') / (OZ).
Аксонометрические пр-ии различаются также и по углу , который образуется проецирующим лучом S с пл-тью пр-ий π'. Если ≠ 900, то аксонометрическая пр-ия наз-ся косоугольной, а если = 900 – прямоугольной.
В зависимости от коэф-тов искажения различают 5 основных видов аксонометрии (ГОСТ 2.317-69):
прямоугол-я изометрическая пр-ия;
прямоугол-я диметрическая пр-ия;
косоугол-я фронтальная изометрическая пр-ия;
косоугол-я горизонтальная изометрическая пр-ия;
косоугол-я фронтальная диметрическая пр-ия.
8.2 Прямоугольная изометрия
Отличается большей наглядностью и широко применяется в практике. При данном виде аксонометрии коэф-ты искажения по всем трём осям будут следующими: u = v = w = 0,82. Но изометрическую проекцию для упрощения принимают u = v = w = 1.

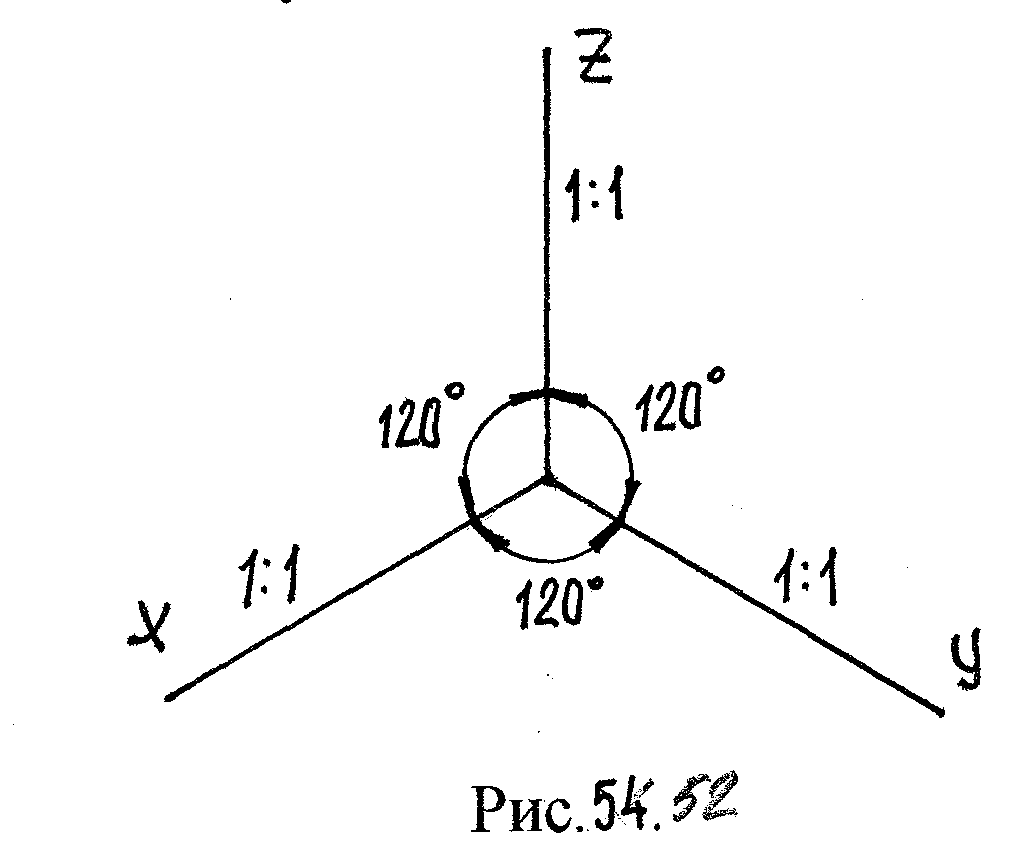

Оси расположены под углом 1200 относительно друг друга (рис.49.).
Окружности, лежащие в пл-тях и параллельные пл-тям пр-ий, проецируются в эллипсы.
Рис.45.
Большая ось эллипсов (БОЭ) = 1,22 dокр, а малая ось эллипсов (МОЭ) = 0,71 dокр диаметра окружности:
Б О Э = 1,22 dокр
М О Э = 0,71 dокр
В пл-ти Х БОЭ оси Z;
В пл-ти Z БОЭ оси Y;
В пл-ти Y БОЭ оси X.
Откладывать (строить) размеры и производить измерения можно только по осям X,Y и Z или на пр-х, ||-ых этим осям.
8.3 Прямоугольная диметрия

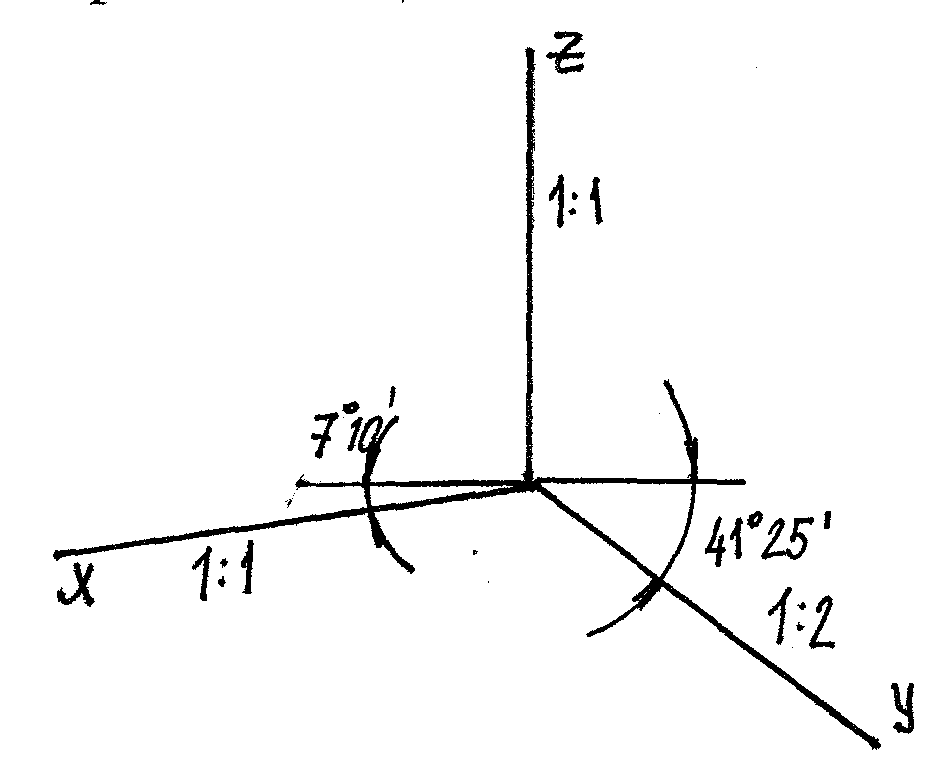

При данном виде аксонометрии показатели искажения равны только по двум осям X и Z = 1, а ось Y наклонена так, что коэф-т иск-я при проец-и = 0,5.
Действительные размеры откладывают только на осях X и Z или на ||-ых им линиях. Размеры по оси Y и ||-ых ей прямых откладывают с коэф-м 0,5.
Рис.46.

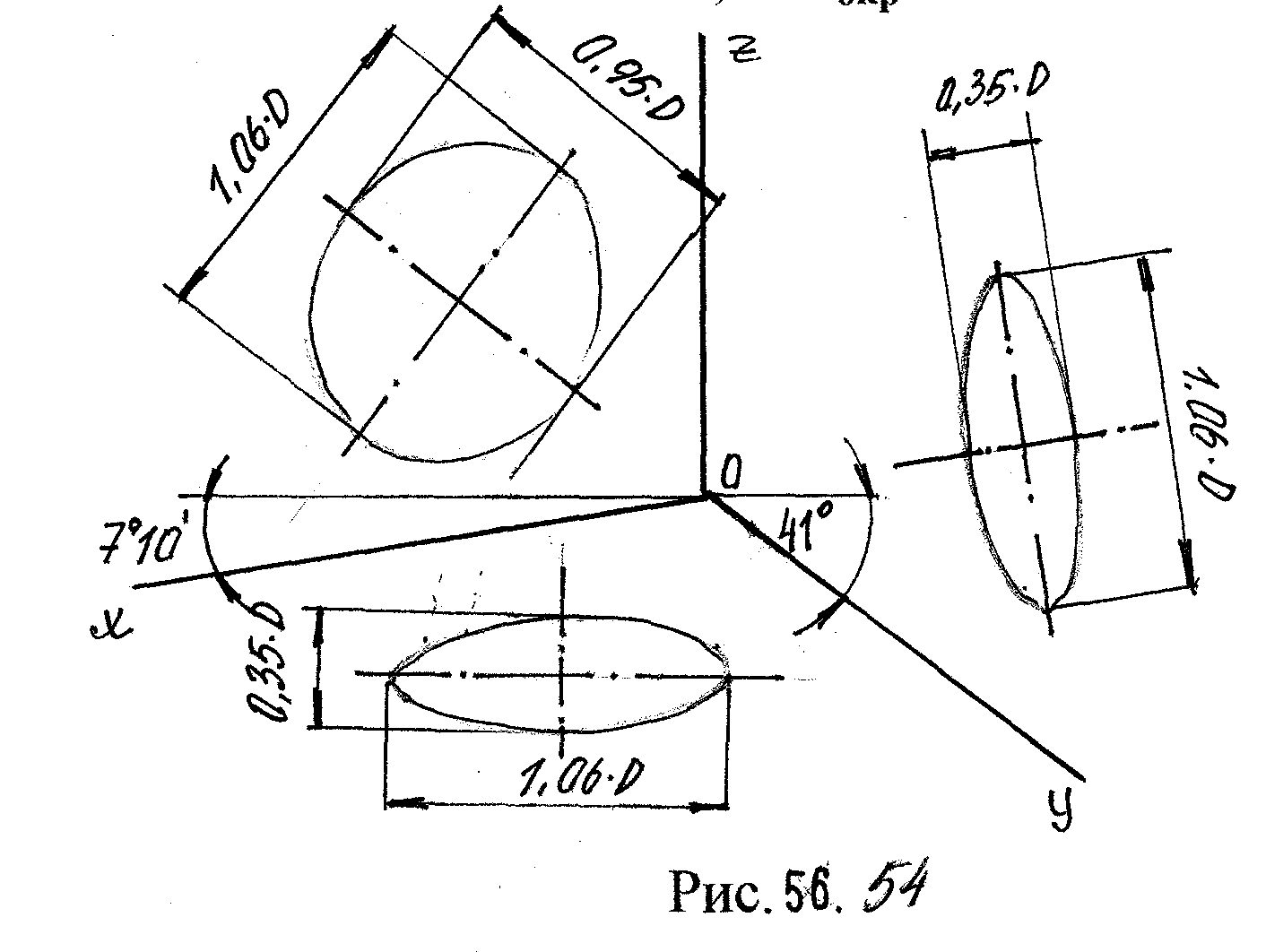

Для диметрических проекций имеем следующие приведенные коэф-ты искажения для построения элементов:
БОЭ = 1,06·dокр
МОЭ = 0,37·dокр
Рис.47.
Построение других аксон-их пр-й (косоугол-х) приведено в литературе.
