Министерство образования и науки Российской Федерации

СПБГАСУ

Институт строительный

Кафедра ТСП

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе

ПРОИЗВОДСТВО РАБОТ НУЛЕВОГО ЦИКЛА

Работу выполнил студент группы 8-П-IV Скибин Е.Г.

Работу принял преподаватель Хорошенькая Е. В.

2010

Введение

К земляным работам относятся:

• Срезка растительного слоя

• Отрывка траншей и котлованов, устраиваемых для установки фундамента

• Доработка дна котлована

• Обратная засыпка пазух, с трамбованием грунта в ручную на расстоянии 0,8м от фундамента и трамбовочными машинами остального грунта.

1.Исходные данные

1.1Исходные данные о земляном сооружении

1.2 Характеристика грунтов

№ п/п	Наименование показателей	Ед. изм.	Значение
1	Группа грунта по трудности разработки для экскаватора для бульдозера для разработки вручную		2 2 2
2	Средняя плотность в естественном залегании,	т/м	1,8
3	Коэффициент первоначального увеличения объема грунта после разработки,	%	30
4	Коэффициент остаточного разрыхления грунта после уплотнения,	%	7
5	Значение крутизны откоса	1:m	1:0,25

1.3 Гидрогеологические условия

2. Подсчет объема работ

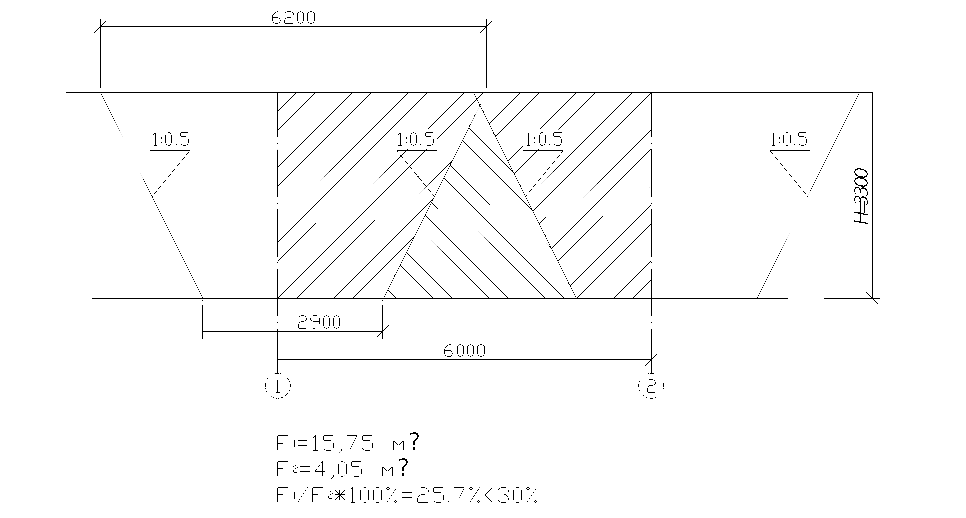

2.1Определние типов и параметров сооружения

Под отдельно стоящие фундаменты, в зависимости от расстояния между ними, можно отрыть отдельные котлованы, траншеи под фундаменты, расположенные, как правило, по одной продольной оси, один общий котлован под все фундаменты, возможна комбинация этих схем. На выбор схемы отрывки и типов выемок влияют с одной стороны минимальная экскавация грунта, а с другой обеспечение максимальной производительности экскаватора.

На основании расчетов принимаем траншеи.

2.2 Подсчет объемов земляных работ

1. Снятие растительного слоя.

Площадь срезаемого растительного слоя определяется из условий, что грунт срезается на расстоянии не менее 10 м от крайних осей зданий:

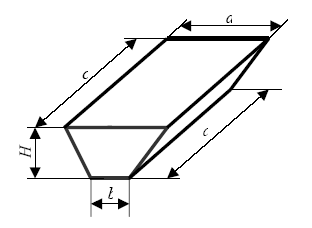

2.Объем котлована

3.Объем ручной доработки

4. Объем обратной засыпки пазух котлована.

В качестве грунта для обратной засыпки используем суглинок.

5. Объем кавальера

3.Расчет комплекта строительных машин

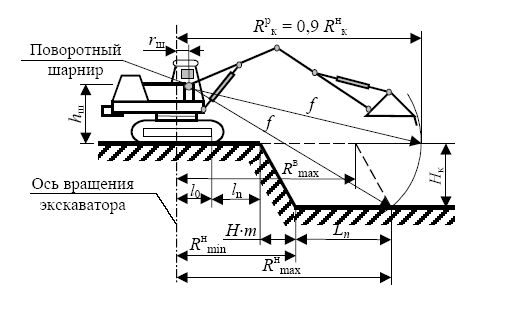

3.1 Расчет параметров проходок ведущей землеройной машины

Экскаватор является ведущей машиной в комплекте, поэтому ведущий технический расчет следует выполнить именно при выборе этой машины. Основные показатели, по которым определяется эффективность применения экскаватора, следующие:

- размер земляной призмы, отрываемой экскаватором с одной стоянки должен быть не менее 1м;

- глубина котлована должна быть больше трех высот ковша экскаватора;

- при отрывке грунта угол поворота экскаватора не должен превышать 70-90 при работе на одну сторону и не более 134 при работе на две стороны.

Выбираем экскаватор марки ЭО-5123:

Технические характеристики экскаватора

Наименование показателя	Ед. измерения
Вместимость ковша q	м	1,12
Группы разрабатываемого грунта		1-4
Глубина копания Hк	м	7,7
Радиус копания	м	11,2
Расстояние от оси стрелы до оси вращения	м	0.64
Высота оси пяты стрелы h	м	2.0
Расстояние от оси вращения до опоры l	м	1,56
Расстояние от опоры до откоса (минимальное) l	м	1,15
Минимальная величина шага экскаватора L	м	1,75

Максимальный радиус копания по низу , м вычисляется по следующим зависимостям:

Шаг перемещения, м:

Условие оптимальности выбора экскаватора выполняется при

3,74 > 1,75

Угол поворота при отрывке траншей и котлованов определен графически при вычерчивании технологической карты.

Весь грунт выгружается в автотранспорт и навымет.

Выбираем самосвал КРАЗ-256Б:

радиус выгрузки в транспорт:
