2. Выбор глубины шпуров и подсчет взрываемой породы.

   1. Выбор глубины шпуров

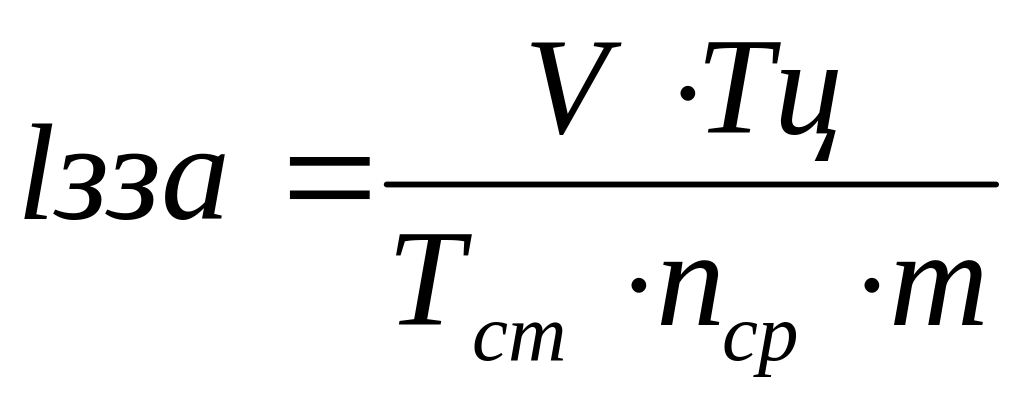

При определении глубины шпуров по длине заходки учитывается, что величина продвигания забоя в результате взрыва, зависит от крепости породы, принятой схемы организации и средств механизации проходческих работ

(4.1)

где V=75- скорость проходки выработки, м/мес;

Т_ч =6- продолжительность горно-проходческого цикла, час;

Т_см=6- продолжительность смены, час;

п_ср=3- число смен в сутки;

m- количество суток проходки выработки в месяц (25 суток).

м

Глубина шпура принимается равной lш=1м.

Глубину врубовых шпуров следует брать на 10-40 см больше остальных шпуров с соответствующим увеличением массы заряда. Таким образом глубина врубового шпура равна lвр.ш.=1,49 м.

4.2 Подсчет объема взрываемой породы

Объем породы подсчитывается по формуле

, (4.3)

где Vзax - объем породы, взрываемой за одну заходку, м³; S - площадь сечения выработки вчерне, м ; зах - длина заходки, м ;

,м

2. Расчет расхода взрывчатых веществ

Расчет расхода ВВ проводится по так называемой объемной формуле

= ,

где - расход ВВ на заходку, кг;

q – удельный расход ВВ на 1м³ взрываемой горной породы в целике

(уточненный по СУСН[4]), кг/ м³.

Удельный расход ВВ определяется по формуле проф. Н.М.Покровского

где q – удельный расход ВВ, кг/м³;

q - нормальный удельный расход ВВ (количество ВВ, необходимое для выброса силой взрыва 1 м³ породы), зависящий от крепости породы, кг/м³ ;

k - коэффициент текстуры породы;

k - коэффициент зажима взорванной породы;

e – величина, обратная коєффициенту работоспособности ВВ;

;

где P – работоспособность применяемого ВВ, см ;

380 – работоспособность 62%-го динамита, который принят Н.М.Покровским за эталонное ВВ.

е=

По коэффициенту крепости породы( f =20) то принимаем q =1,3 кг/м .

Коэффициет текстуры породы

k =1

Коэффициент зажима породы характеризует положение взрываемой породы относительно обнаженной поверхности. При одной открытой поверхности для любых выработок по формуле Н.М.Покровского

k = .

k = 2,1

Тогда удельный расход ВВ равен

q=13·1·2,1·1,4 =3,8 кг/м .

Следовательно

Q = 3,89,2 =34,96 кг.

6. Количества шпуров. Конструирование вруба.

1. Расчет количества шпуров

Согласно СНиП Ш--77 количество шпуров подсчитывается по формуле

N= ,

где d-диаметр патрона ВВ, м;

-плотность ВВ в патронах , кг/см ;

kзап- коэффициент заполнения шпуров ВВ.

Согласно СНиП Ш-2-77 принимаем kзап= 0,5 (в соответствии с диаметром патрона ВВ и f ).

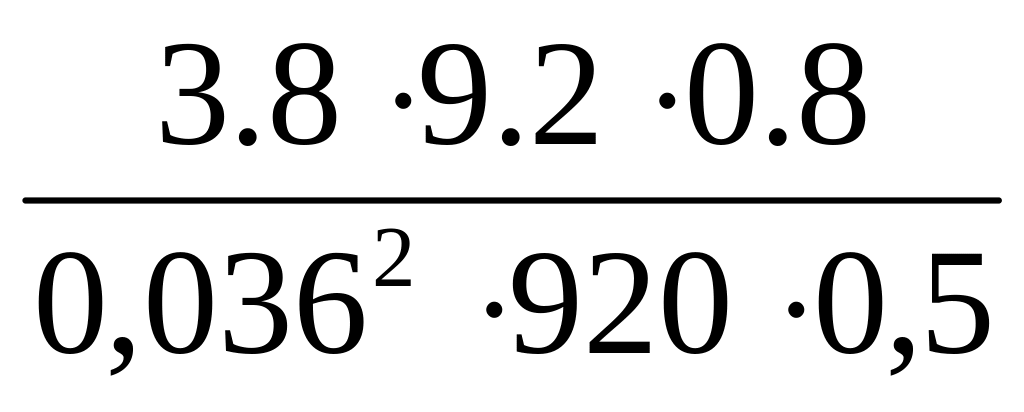

N=1,27 =59.

6.2 Выбор типа вруба

Так как выработка – горизонтальная и S=9,2 м , коеффициент крепости породы по Протодьяконову равен 20,то выбираем вруб вертикальный клиновый с разрезными шпурами, который применяется в выработках при ширине не менее 3 м. Расстояние между парами шпуров по вертикали 0,3 м.
