Приложение

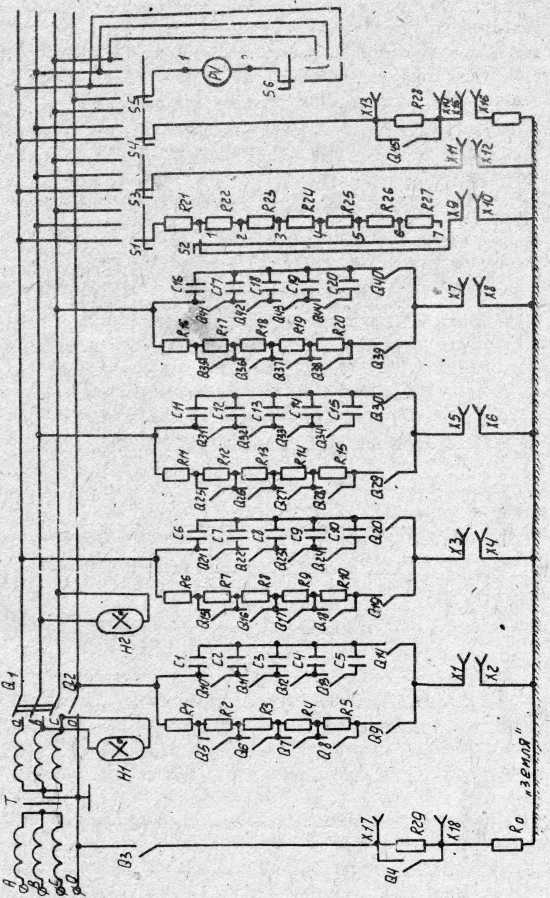

_{Величины сопротивлений резисторов и емкостей конденсаторов, применяемых в схеме стенда:}

_{RI = R6 = RII = RI6 = 10кОм; CI = С6 = СII = CI6 = 0,022 мкФ;}

_{R2 = R7 = RI2 = RI7 = 20 кОм; С2 = С7 = CI2 = CI7 =0,047 мкФ;}

_{R3 = R8 = RI3 = RI8 = 43 кОм; СЗ = C6 = CI3 = CI8 = 0,25 мкФ;}

_{R4 = R9 = RI4 = RI9 = 43 кОм; С4 = C8 = CI4 = CI9 = 0,22 мкФ;}

_{R5 = RI0 = RI5 = R20 = 68 кОм; С5 = С10 = CI5 = С20 =.0,25 мкФ.}

_{Цепь человека}

_{R2I = 1000.0м; R22 =10кОm; R23 = 10 кОм; R25 = 10 кОм; R26 = 20к0м; R27 = 43 кОм.}

Содержание отчета

1. Схема стенда.

2. Таблицы 1 и 2 с внесенными данными экспериментов.

3. Кривые зависимости тока в цепи человека от сопротивления изоляции и емкости проводов относительно земли.

4. Письменное заключение по вопросам: а) какая из исследуемых сетей и при

каких условиях более безопасна; б) в каких случаях рекомендуется применять ту или другую из исследуемых сетей; в) какова роль сопротивления изоляции и емкости проводов относительно земли в обеспечении безопасности прикосновения к фазе исследуемых сетей при нормальном и аварийном режимах.

Мордовский государственный университет

ИМЕНИ Н.П. ОГАРЕВА

Институт механики и энергетики

Кафедра безопасности жизнедеятельности

ЛАБОРАТОРНАЯ РАБОТА

ИССЛЕДОВАНИЕ ОПАСНОСТИ ПОРАЖЕНИЯ ТОКОМ

В ТРЕХФАЗНЫХ ЭЛЕКТРИЧЕСКИХ СЕТЯХ

НАПРЯЖЕНИЕМ ДО 1000 В

САРАНСК 2006 г
