Лекция № 08
Трёхфазный ток. Характеристики трёхфазного тока.
Генераторы и потребители трёхфазного тока.
Генераторы переменного тока
Устройства являются энергетической частью любого механизма. В результате работы составных частей-посредников они способны создавать ток переменного характера.
Принцип работы генераторов переменного тока
Генератор - это производитель нового состояния энергии. Взаимодействием статора и ротора (неподвижной и активной составляющих двигателя) он преобразует механический поток в электрический. Энергия в механизме движется поступательно и плавно - за счет щеток и роторных колец. При их соприкосновении возникает постоянное трение. Так осуществляется передача энергии между статичным статором и динамичным ротором.
Диоды отвечают за протекание выработанной энергии по одной ветви, а в рабочем состоянии двигателя - за бесперебойное насыщение батареи. От их количества зависит мощность производимой энергии.
Схема устройства
Составные части отвечают за целевой переход энергии по заданной схеме (точка А - пункт Б).
Генераторы переменного тока имеют систему вентиляции. Чистоту воздуха обеспечивает наличие окон на литых крышках статора. Проветривание может осуществляться:
только на угловой части обмотки статора;
на его угловой и круговой частях.
Четкое многоплановое проектирование позволяет использовать данные конструкции для различных типов двигателей.

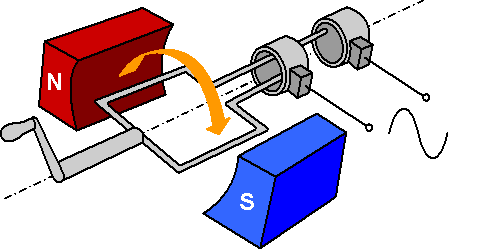

Схема работы генератора переменного тока
Трёхфазная система электроснабжения — частный случай многофазных систем электрических цепей, в которых действуют созданные общим источником синусоидальные ЭДС одинаковой частоты, сдвинутые друг относительно друга во времени на определённый фазовый угол. В трёхфазной системе этот угол равен 2π/3 (120°).
Многопроводная (шестипроводная) трёхфазная система переменного тока изобретена Николой Теслой. Значительный вклад в развитие трёхфазных систем внёс М. О. Доливо-Добровольский, который впервые предложил трех- и четырехпроводную системы передачи переменного тока, выявил ряд преимуществ малопроводных трёхфазных систем по отношению к другим системам и провёл ряд экспериментов с асинхронным электродвигателем.
Каждая из действующих ЭДС находится в своей фазе периодического процесса, поэтому часто называется просто «фазой». Также «фазами» называют проводники — носители этих ЭДС. В трёхфазных системах угол сдвига равен 120 градусам. Фазные проводники обозначаются в РФ латинскими буквами L с цифровым индексом 1…3, либо A, B и C.
Распространённые обозначения фазных проводов:
Россия, EC (выше 1000 В)
|
Россия, ЕС (ниже 1000 В) |
Германия |
Дания |
А |
L1 |
L1 |
R |
B |
L2 |
L2 |
S |
C |
L3 |
L3 |
T |

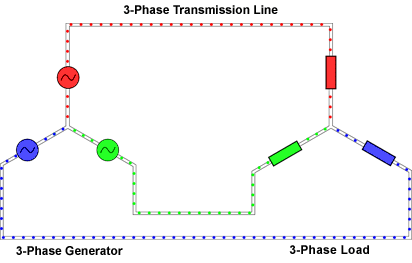

Анимированное изображение течения токов по симметричной трёхфазной цепи с соединением типа «звезда»
Векторная диаграмма фазных токов. Симметричный режим.
Графическое представление зависимости фазных токов от времени
Преимущества
