Переходы на диаграмме деятельности
Переход как элемент диаграммы состояний был рассмотрен в лекции 9. При построении диаграммы деятельности используются только нетриггерные переходы, т. е. такие, которые происходят сразу после завершения деятельности или выполнения соответствующего действия. Такой переход передает управление в последующее состояние сразу, как только закончится действие или деятельность в предыдущем состоянии. На диаграмме такой переход изображается сплошной линией со стрелкой.
Если из состояния действия выходит единственный переход, то его можно никак не помечать. Если же таких переходов несколько, то при моделировании последовательной деятельности запускается только один из них. В этом случае для каждого из таких переходов должно быть явно записано собственное сторожевое условие в прямых скобках (см. лекцию 9). При этом для всех выходящих из некоторого состояния деятельности переходов должно выполняться требование истинности только одного из них. Подобный случай встречается тогда, когда последовательно выполняемая деятельность должна разделиться на альтернативные ветви в зависимости от значения промежуточного результата. Такая ситуация получила название ветвления, а для ее обозначения применяется специальный символ решения.
Графически ветвление на диаграмме деятельности обозначается символом решения (decision), изображаемого в форме небольшого ромба, внутри которого нет никакого текста (рис. 11.3 вверху). В этот ромб может входить только одна стрелка от того состояния действия, после выполнения которого поток управления должен быть продолжен по одной из взаимно исключающих ветвей. Принято входящую стрелку присоединять к верхней или левой вершине символа решения. Выходящих стрелок может быть две или более, но для каждой из них явно указывается соответствующее сторожевое условие в форме булевского выражения.
Для графического объединения альтернативных ветвей на диаграмме деятельности рекомендуется также использовать аналогичный символ в форме ромба, который в этом случае называют соединением (merge). Наличие этого символа, внутри которого также не записывается никакого текста, упрощает визуальный контроль логики выполнения процедурных действий на диаграмме деятельности (рис. 11.3 внизу). Входящих стрелок у символа соединения может быть несколько, они исходят от состояний действия, принадлежащих к одной из взаимно исключающих ветвей. Выходить из ромба соединения может только одна стрелка, при этом ни входящие, ни выходящая стрелки не должны содержать сторожевых условий. Исключением является ситуация, когда с целью сокращения диаграммы объединяют символ решения с символом соединения. Нарушение этих правил делает диаграмму деятельности несостоятельной (ill formed).
Диаграмма деятельности (рис. 11.3) моделирует ситуацию, возникающую в супермаркетах при оплате товаров. Как правило, заплатить за покупки можно либо наличными, либо по кредитной карточке. Если покупателем выбран вариант оплаты по кредитной карточке, то проверяется сумма баланса предъявленной к оплате кредитной карточки. При этом оплата происходит только в том случае, если общая стоимость приобретаемых товаров не превышает суммы баланса этой карточки. В противном случае оплаты не происходит, и товар остается у продавца.
Рис. 11.3. Различные варианты ветвлений на диаграмме деятельности
Один из наиболее значимых недостатков обычных блок-схем или структурных схем алгоритмов связан с проблемой изображения параллельных ветвей отдельных вычислений. Поскольку распараллеливание вычислений существенно повышает общее быстродействие программных систем, необходимы графические примитивы для представления параллельных процессов. В диаграммах деятельности с этой целью используется специальный символ для разделения и слияния параллельных вычислений или потоков управления. Это прямая черточка, аналогичная обозначению параллельных переходов для диаграмм состояний.
На диаграммах деятельности такая черточка изображается отрезком горизонтальной, реже - вертикальной, линии, толщина которой несколько шире линий простых переходов диаграммы деятельности. При этом разделение (fork) имеет один входящий переход и несколько выходящих (рис. 11.4, а), которые изображаются отрезками вертикальных, реже - горизонтальных, линий. Слияние (join), наоборот, имеет несколько входящих переходов и один выходящий (рис. 11.4, б). Параллельные переходы на диаграмме деятельности можно изображать в удлиненной форме, а входящие и выходящие переходы вертикальными стрелками.

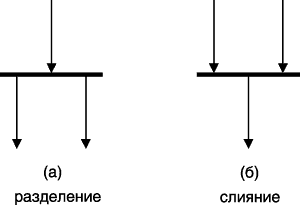

Рис. 11.4. Графическое изображение разделения и слияния параллельных потоков управления на диаграмме деятельности
Рассмотренных переходов оказывается достаточно для моделирования различных по сложности ситуаций. Для иллюстрации особенности изображения ветвления и параллельных деятельностей можно рассмотреть пример регистрации пассажиров в аэропорту (рис. 11.5). Первоначально выполняется деятельность по проверке билета. В случае если билет не действителен, он возвращается пассажиру, при этом никаких дополнительных действий не выполняется.
Рис. 11.5. Диаграмма деятельности для примера регистрации пассажиров в аэропорту
Если же билет действителен, то пассажиру выдается посадочный талон. В дополнение к этому проверяется гражданство и наличие багажа у пассажира. Если есть багаж, то его проверка может быть выполнена параллельно, по результатам которой пассажиру выдается талон на багаж. Если пассажир является иностранным гражданином, то дополнительно проверяется наличие у него визы. Если виза действительна, то проверка завершается успешно, и пассажир с возвращенным ему билетом может проследовать на посадку.
Если же виза окажется не действительной, то для этого пассажира посадка на данный рейс оказывается невозможной. В этом случае ему не выдается посадочный талон и талон на багаж, в случае его наличия, поскольку происходит прекращение всех выполняемых сотрудниками аэропорта действий.
