2. Таблица распределения идентификаторов

	входные		промежуточные	Выходные
переменная	x	m	N	S
Имя	X	m	N	S
Тип	R	I	I	R

3. Блок-схема программы представлена на рис. 21б.

А	Б
Рис.21. Блок-схема программы: а – I этап; б – II этап

4. Программа. Программа составляется по блок-схеме с учетом таблицы распределения идентификаторов.

program p3; uses crt; var X, S: real; m, n: integer; begin clrScr; write('Введите m='); readln (m); S:=0; For n:=1 to m do begin write ('X='); readln (X); if X<0 then S:= S+(exp(ln(abs(n*X))/3)*3/abs(3) else S:=S+n*exp(X); end; writeln ('S=', S:5:2,' ','m=',m:2); readln end.

5. Протокол работы программы:

Введите m=4

X=3.2

X=-2.5

X=1.0

X=0.0

S=38.40 m= 4

6. Содержание отчета (см. задача 1).

Задача 12

1. Формулировка задачи: вычислить значение функции W при изменении аргумента х в заданном диапазоне с постоянным шагом ∆х. Значения аргумента и результаты вычисления функции вывести в таблицу.

,

где

Переменная х изменяется от х_нач до х_кон с шагом ∆х (х_нач<=x<=x_кон).

Исходные данные: x_нач = 0.3; x_кон = 1.2; ∆x = 0.3; a = 0.9; m = 4.

В задаче необходимо вычислить значения функций W при изменении аргумента x в заданном диапазоне с постоянным шагом.

На первом этапе определяется порядок вычислений и положение блоков, требующих дальнейшей детализации (см. рис. 22а). В задаче вводится ряд промежуточных переменных: уменьшаемое L (представляет собой линейный процесс), вычитаемое S (циклический процесс с заданным числом повторений) вычисляемой функции.

Во внешний цикл (вычисления текущего значения функции W) вложены: линейный процесс – L, разветвляющийся – F и внутренний цикл вычисления текущей суммы – S. Внешний цикл – циклический процесс с заданным диапазоном изменения переменной, в задаче реализован через оператор цикла с предусловием (while). Блоки вычисления S и F детализованы на следующем этапе (см. рис. 22б).

	x:=xn f=(x+a)/2 f=sgr(x-a) L=1.7*sgrt(x+1) S=S+(x+F*x)/(2*n+1) S=0 W:=L-S x:=x+dx
а	Б

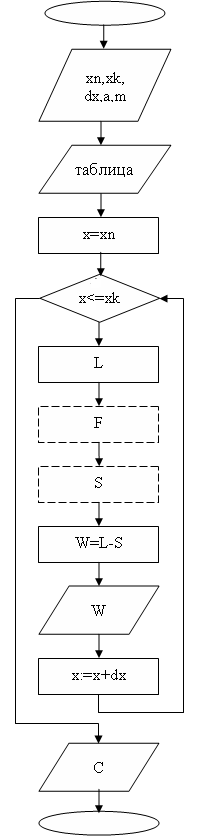

Рис.22. Блок-схема программы: а – I этап; б – II этап

2. Блок-схема программы представлена на рис. 22б.

3. Таблица распределения идентификаторов

	Входные					Промежуточные					выходные
переменные	xнач	хкон	∆х	m	a	x	L	S	n	F	W
имя	хn	xk	dx	m	a	x	L	S	n	F	W
тип	R	R	R	I	R	R	R	R	I	R	R

4. Программа. Программа составляется по блок-схеме с учетом таблицы распределения идентификаторов.

Program p4; uses crt; const c='----------------'; var n, m: integer; x, xn, xk, dx, L, S, a, F, W: real; begin ClrScr; writeln ('введите xn, xk, dx, a, m'); readln (xn, xk, dx, a, m); writeln (' Таблица'); writeln(c); writeln('X',' ':9,'W'); writeln(c); x:=xn; while x<=xk do begin L:=1.7*sqrt(x+1); if x>=a then F:=(x+a)/2 else F:=sqr(x-a); S:=0; for n:=1 to m do S:=S+(x+F*x)/(2*n+1); W:=L-S; writeln(X:4:2,' ', W:8:2); x:=x+dx; end; writeln(c); readln end.

5. Протокол работы программы: 6. Содержание отчета (см. задача 1).
