3.2.1. Переходные процессы в ключевых схемах с полевыми транзисторами

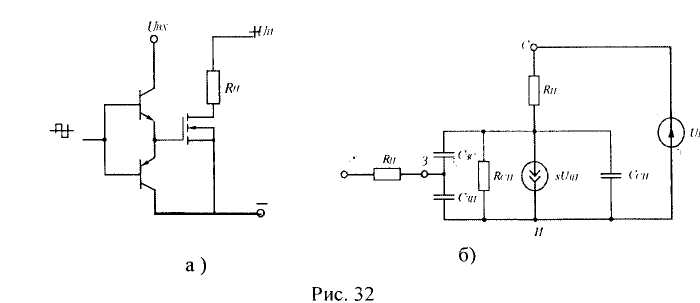

Будем считать, что инерционность полевого МДП - транзистора определяется процессами перезаряда емкостей С3и, Сзс и Ссп (емкость стокподложка),
показанных на эквивалентной схеме полевого транзистора рис.32,б

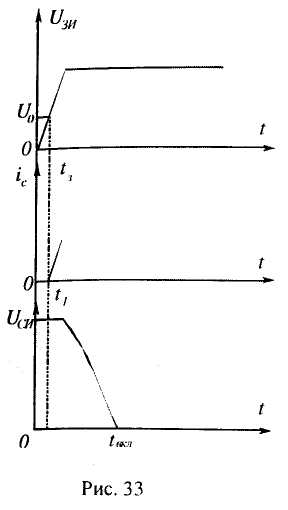

На
рис. 33 представлен процесс включения
полевого транзистора. Ток
полевого транзистора может появиться
после U3и>U0
,
когда начинают
заряжаться конденсаторы Сзи
и С3с
и сопротивление перехода уменьшается.
По мере разрядки конденсатора
ССп
с постоянными z
= CCП
* RCmin,
напряжение на транзисторе
стремится к нулю и процесс открывания
заканчивается. Процесс включения имеет
особенности:
1) задержку открытия транзистора
на время заряда емкости затвора
до порогового напряжения; 2) разделение
во времени процесса смещения
тока стока и напряжение на
стоке, увеличение i
c
при неизменном
Ucn=Un
и уменьшение Uc
при i
c
≈
Iн
вых
Потери на включение транзистора состоят из двух составляющих:
при
Ucn=Un,
ic=iH
при
,
ic=iH,
=U(l-
),
Вывод: так как промежутки времени 0-t1 и t2-t3 малы, то можно считать, что потери в полевом транзисторе будут иметь место только в процессе изменения напряжения на структуре сток-исток.
Процесс отключения полевого транзистора

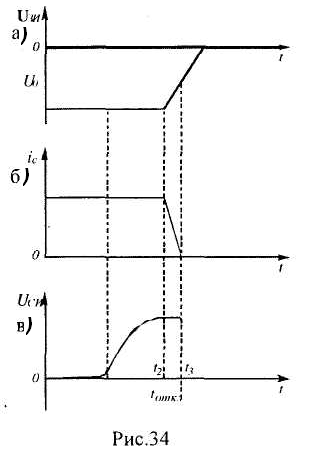

Он происходит в обратной последовательности и не имеет качественных особенностей (см. рис.34, а,б,в)
С
уммарные
потери в цепи управления
Потери в выходной цепи
С
равнение
потерь в биполярных и МДП - транзисторах:
3.3. Переходные процессы в тиристорах

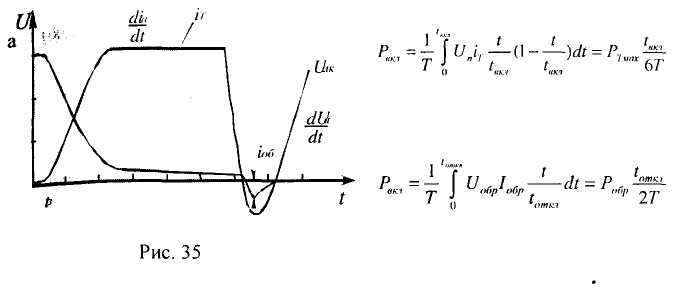

Динамические потери в тиристорах, как и в транзисторах, складываются из потерь в режиме насыщения, отсечки (отключенного состояния тиристора ), а также в процессе включения и отключения (рис. 35).
Время включения и его составляющие зависят от параметров цепи управления (амплитуды тока и напряжения управления, длительности импульса, его переднего фронта, характера нагрузки, амплитуды прямого тока и т.д.).
Отличительной
особенностью тиристоров является
относительно большое время включения
5-10 мкс и восстановление запирающих
свойств tоткл≈100
250мкс.
Как и в биполярном транзисторе, процесс
включения состоит из времени задержки
I,
и времени нарастания (включения) tBKJ1.
Одним
из параметров, характеризующих
динамические свойства тиристоров,
является максимально допустимая скорость
нарастания анодного тока
.
Использование только этого параметра
занижает возможности
мощных тиристоров. Например, для мощных тиристоров
.
Длительность нарастания при включении
тиристора
tM ≈ 0,5мкс. Максимальная амплитуда, при которой тиристор будет надежно
работать,
равна
3.4. Влияние гармонических составляющих тока на мощность, рассеиваемую в полупроводниковых приборах
Основным вопросом анализа транзисторных каскадов в режиме переключения является определение среднего тока или первой гармоники токе в нагрузке в зависимости от режима цепи управления. Полупроводниковые приборы обладают нелинейной характеристикой. С учетом необходимое™ получения высокого КПД каскадов, падение напряжения на полупроводниках, проводящих ток, обеспечивается много меньше Un , тогда IК0 - малы (по сравнению с IН), поэтому полупроводниковые приборы представляются идеальными переключателями. Это справедливо при определенной мощности РРАСС.
Ток в комплексной нагрузке при питании от несинусоидального источника определяется как сумма токов, создаваемой каждой гармонической
составляющей:
;
Un
- напряжение n-й
гармоники; ZН-
полное сопротивление нагрузки на частоте
n-й
гармоники. Для определения IСР,
n
= 0, тогда
;
Uo - среднее выпрямленное значение не синусоидального напряжения; Ro - сопротивление нагрузки для постоянного тока.
Рассмотрим режимы питания и определим IСР.ВЫПР. в индуктивности.
1. При безразрывном токе LR - нагрузки и наличии противоэдс (Е) среднее значение тока определяется так:
тогда
Режим при тех же условиях:
Вывод: IСР.ВЫПР. безразрывного тока в LR - нагрузке при питании от импульсного источника напряжения не зависит ни от частоты питающего напряжения, ни от постоянной времени цепи нагрузки. Величина тока полностью определяется средним значением напряжения и активным сопротивлением нагрузки. А соотношение между Т и τ или f и τ определяет величину пульсаций тока в нагрузке[4].
Контрольные вопросы
1. Объясните сущность импульсного управления электромагнитными механизмами.
2. Какие способы переключения транзистора существуют и в чём их сущность?
3. Каковы способы ускорения процессов переключения транзисторов?
4. Как уменьшить мощность перенапряжения транзистора в режиме переключения с RL - нагрузкой?
5. Как уменьшить потери на переключение полевого транзистора?
6. Объясните динамические потери, возникающие в тиристорах.
7. Как влияют гармонические составляющие тока на мощность, рассеиваемую в транзисторах?
8. Из каких составляющих складываются потери в тиристорах?
9. Как влияют гармонические составляющие на мощность, рассеиваемую в полупроводниках?
[4,28-51]
