3. Трехфазный автономный инвертор напряжения

АИН выполнен по мостовой схеме. В любой мом. времени одна фаза нагрузки ч/з оответствующую пару силовой транз. – обрат. диод подключена к шине «-», а две другие – к шине «+» или наоборот: одна фаза подключ. к шине «+»,а 2 другие – к шине «-».

Соответственно фазное напряж. на послед-но включенной фазе равно  2/3Е, а на парал-но включенной  1/3Е. Знак напряж. зависит от того, к какой шине подключ-ся фаза нагрузки. Структура силовой части АИН изменяется ч/з каждую треть периода, в резул-те фазное напряж. имеет прямоугольно-ступенчатую форму, а линейное напряж. – форму импульса длительн-ю 2/3 и паузой на нуле /3. Фазный ток нагрузки явл-ся реакцией на фазное напряж.

Ток в звене пост. тока i_d равен току в послед-но включенной фазе. Если фазный ток меняет знак при  < /3, реакт-й ток данной фазы замыкается ч/з 2 другие фазы. В этом режиме имеют место интервалы, когда проводят 2 транз-ра и 1 диод, и интервалы, когда проводят 3 транз-ра. При этом ток i_d всегда имеет положит-е направление. Если  > /3, то чередуются интервалы, когда проводят 2 транз-ра и 1 диод или 2 диода и 1 транз-р. В этом режиме реакт-й ток фазы нагрузки не может полностью скомпенсироваться в двух других фазах и ток i_d имеет интервалы с отрицат-м направлением тока. Для компенсации этого тока при питании АИН от выпрямителя на входе АИН устанавливают конденсатор.

3. Однофазный автономный инвертор тока

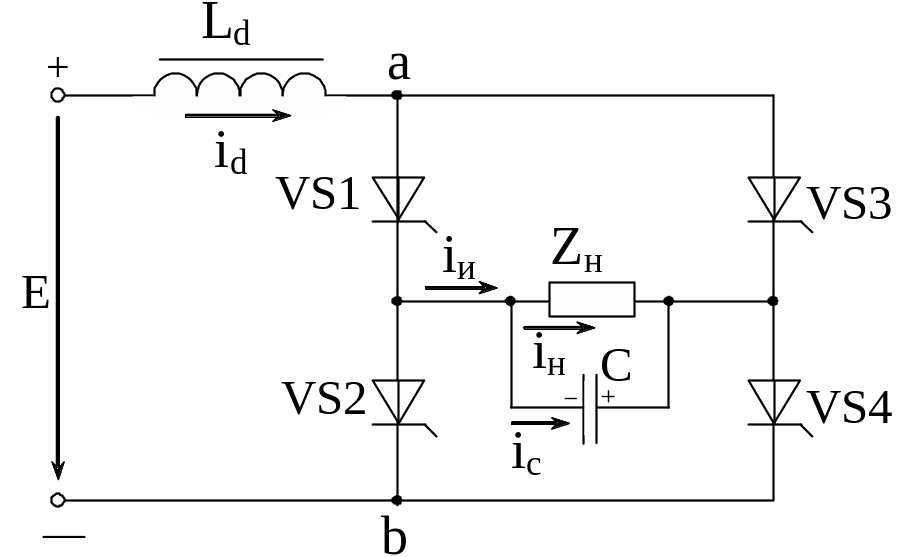

В АИТ источ. питания работает в режиме источ. тока. Дроссель L_d с достаточно большой индуктив-ю сглаживает входной ток i_d (при L_d  i_d = I_d). Кроме того, L_d ограничивает ток ч/з тиристоры в мом. коммутации. Кондер С предназначен для коммутации тиристоров. Тиристоры переключ-ся попарно ч/з полпериода выходного напряж. (тока) АИТ.

Работа схемы. Пусть к мом. откр. тирис. VS2, VS3, кондер

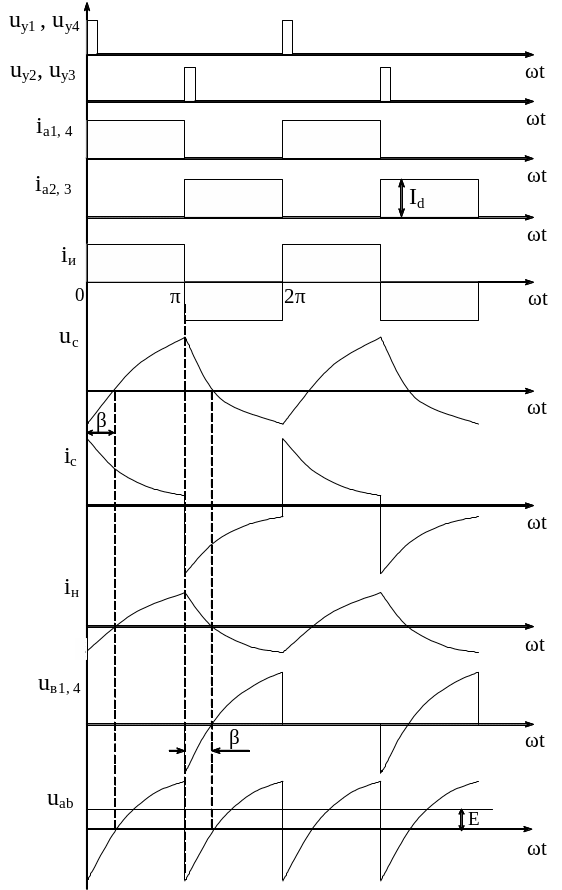

заряжен с полярностью, показанной на рис. В мом. откр-тся VS1, VS4. Ч/з открывшиеся VS1, VS4 к VS2, VS3 приклад-ся напряж. u_c с обрат. для этих тирис-в полярностью. В резул-те VS2, VS3 запир-ся. На инт. 0<t< кондер перезаряж-ся по цепи EL_dVS1CVS4, приобретая к мом. полярность, противополож. первонач-й. На инт. <t<2 вновь откр-ся VS2, VS3 и процессы повтор-ся. Т.к. ток i_d – идеально сглажен, токи ч/з тирис-ы i_a1…i_a4 представляют собой однополяр-е импульсы прямоугол-й формы, а ток i_и имеет вид разнополярных импул-в. При актив. нагрузке ток i_н повторяет по форме напряж. u_н= u_c.

Для надежного запир-я тирис-в к ним, после спадания тока до нуля, д/быть приложено обрат. напряж. в течение интервала, равного времени восстанов-я запирающих свойств тирис. t_вос. Этому интервалу соответ-ет интервал , назыв-й углом опережения.

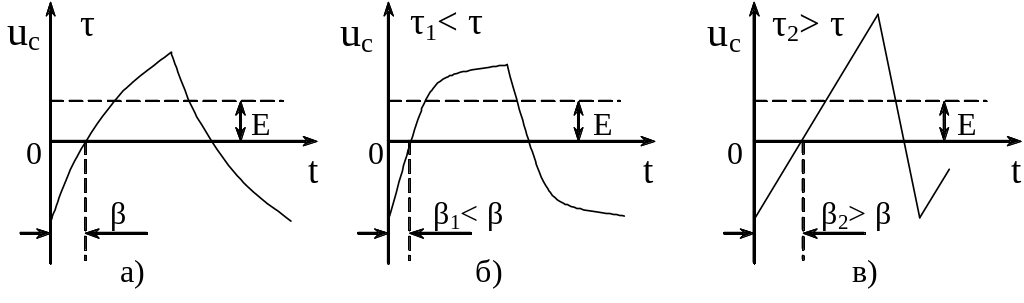

Основ. недост-м АИТ явл-ся огранич-й диапазон измен-ия нагрузки при фиксиров-ой величине коммутир-его конде-ра. Пусть при некот. величине нагрузки r_н кривая вых. напряж. u_н= u_c характер-ся углом опережения , max знач-ем напряж. u_cm и пост. вр. =r_нС (рис.а). При увелич. нагрузки (уменьш. r_н) пост. вр. уменьш. (рис.б), что может при  < t_вос привести к опрокид-ю инвертора, т. е. к возникн-ию сквозного тока ч/з VS1, VS2 или VS3, VS4. При уменьш. нагрузки (увелич. r_н) пост. вр. увелич. (рис.в), угол  возрас-т, но возрас-т также напряж. на конде-ре, что может привести к пробою тирис-ра.
