Наблюдение за работой программы

При включенном и правильно подсоединенном к ЭВМ микроконтроллере S7-200 в языке KOP/LAD можно наблюдать за работой (статусом) программы. Если включен режим просмотра (меню “Отладка” - > “Статус релейной схемы” - Вкл.), то элементы, которые пропускают ток, будут заполняться серым цветом (рис.13). Просмотр операций циклически читается из контроллера и обновляется на экране.

С

Рис. 13. Пример рабочих элементов программы

помощью окна “Блок статуса” можно следить за значениями различных переменных при выполнении программы контроллером и принудительно изменять их значения с целью отладки программы.

Средства On-Line (т.е. с PLC) программного пакета позволяют взглянуть на контроллер изнутри с помощью РС/РG (программируемой линии связи, соединяющей PLC и ЭВМ), наблюдая за текущим состоянием и циклическими изменениями операндов. Очень быстрые события не могут быть отслежены, так как время, требуемое для передачи выходных данных на экран, довольно большое. При работе с языком Step7 в режиме Off -Line (т.е. без PLC) просмотр динамики работы элементов невозможен.

Порядок выполнения лабораторной работы

  • Изучить данные методические указания к проведению работы.

  • Получить у преподавателя вариант своего задания для составления программы.

  • Для запуска Step7-MicroWIN и подготовки его к работе необходимо:

1) включить компьютер;

2) загрузить операционную систему Windows;

3) найти в главном меню или на рабочем столе компьютера: Siemens\Simatic\Step7-MicroWIN;

4) в развернувшемся окне программы выбрать “Новый” из меню “Проект” или воспользоваться нужной кнопкой на панели инструментов;

5) в появившемся диалоговом окне выбрать процессор CPU-212 (216).

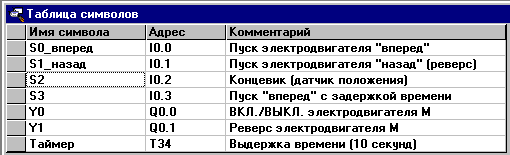

  • Заполнить таблицу символов (рис.14), в которой однозначно определить каждому символу в заданных логических функциях (s, y, t, c и др.) свой входной или выходной адрес в plc.

Рис. 14. Таблица символов

  • По заданным логическим уравнениям составить программу и посегментно ввести ее на языке релейных схем (КОР/LAD), пользуясь правилами данных методических указаний.

  • Перевести введенную программу на язык списка операторов (AWL/STL) и расшифровать все команды в виде комментариев.

  • Перевести введенную программу на язык функциональных блоков (FBD) – только для программы Step7-MicroWIN32.

  • Распечатать или переписать в отчет все варианты программы.

ВНИМАНИЕ: Необходимо отметить, что демонстрационная версия языка Step7-MicroWIN не позволяет сохранять создаваемый проект, поэтому при вводе и отладке своей программы нельзя закрывать приложение, перезагружать или выключать компьютер!

Отчет по работе и контрольные вопросы

Отчет по лабораторной работе должен быть оформлен на стандартных листах форматом А4 с титульным листом и обязан включать следующие пункты:

  • Техническая характеристика выбранного CPU.

  • Вариант задания и исходные логические функции управления.

  • Схема подключения входов S и выходов Y к S7-200 (аналогично рис. 10).

  • Таблица символов (рис.14) с комментариями.

  • Текст программы на языке релейно-контактных схем (КОР/LAD).

  • Текст программы на языке списка операторов (AWL/STL) с обязательными пояснениями всех команд.

  • Текст программы на языке функциональных блоков (FBD) – только для программы Step7-MicroWIN32.

  • Выводы и замечания по работе.

Контрольные вопросы к защите лабораторной работы

  • Назовите области использования микроконтроллеров.

  • Какие существуют процессорные модули микроконтроллеров S7-200/220 и их основные отличия?

  • Какие существуют формы представления языка программирования PLC?

  • Что называется сегментом программы?

  • Из каких частей состоит управляющая команда?

  • Как осуществляет свою работу таймер?

  • Какие типы данных используются в PLC?
