3.2 Результаты испытаний сепарационных устройств парогенераторов
Испытания сепарационных устройств проводились на действующих АЭС [1,2,3].
Сепарационная схема парогенератора в процессе эксплуатации постоянно совершенствовалась.
Для подавления выброса пара в обход ПДЛ было выполнено перекрытие зазора на «горячей» стороне ПГ между корпусом и закраиной ПДЛ путем продолжения ПДЛ до корпуса.
В результате проведенных испытаний [2,3] было установлено, что влажность пара в паропроводе практически «отслеживает» ее значение на нижней кромке жалюзи. При низком значении влажности в этой зоне ПГ (перед жалюзи) фиксируется и низкая влажность в паропроводе. При увеличении влажности на нижней кромке жалюзи с ростом уровня практически одновременно растет и влажность в паропроводе. Такое соотношение зависимостей влажности от уровня до и после жалюзийного сепаратора характерно при его использовании в сочетании со свободным паровым объемом. В связи с этим, стало возможным заменить жалюзийный сепаратор на ППДЛ в парогенераторах пусковых энергоблоков реакторных установок В-320.
На рис.3.2.1 показаны сепарационные характеристики ПГ-3, ПГ-4 первого блока Балаковской АЭС при работе блока на 100% номинальной мощности [1] .
Более пологая сепарационная характеристика ПГ-4 показывает влияние закрытия зазора исключающая прорыв пароводяной смеси.
На рис.3.2.2 показаны сепарационные характеристики ПГ с ППДЛ согласно [1].
В результате совершенствования сепарационной схемы улучшились сепарационные характеристики, что может позволить поднять контролируемый уровень воды в ПГ.
ПГ-3-серийный
(до модернизации)
ПГ-4-закрыт
зазор между ПДЛ и корпусом на «горячей»
стороне

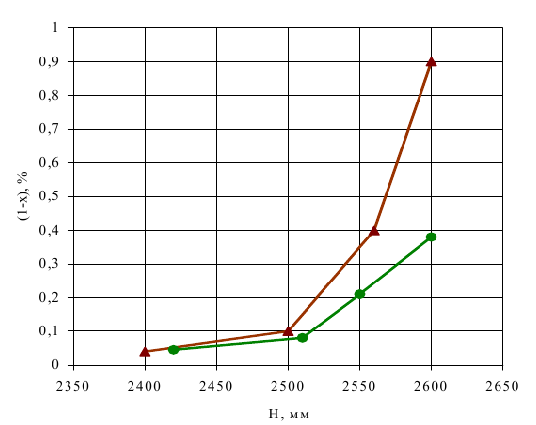

Рис.3.2.1- сепарационные характеристики ПГ-3, ПГ-4 первого блока Балаковской АЭС при работе блока на 100% номинальной мощности

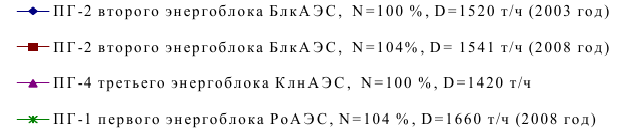

Рис. 3.2.2-Сепарационные характеристики ПГ с ППДЛ
Результаты проведенных сепарационных испытаний на повышенной мощности 104 % приведены на рис.3.2.3 [2]. Парогенераторы четвертого блока БлкАЭС имеют различную сепарационную схему. В парогенераторе №4 на место жалюзи с использованием его рамы установлен потолочный дырчатый лист. В результате рассмотрения сепарационных характеристик парогенераторов можно сделать заключение, что наилучшую сепарационную характеристику имеет ПГ №4, а ПГ с жалюзийными сепараторами, начиная с уровня воды в ПГ 2500-2600 мм резко увеличивают влажность пара.

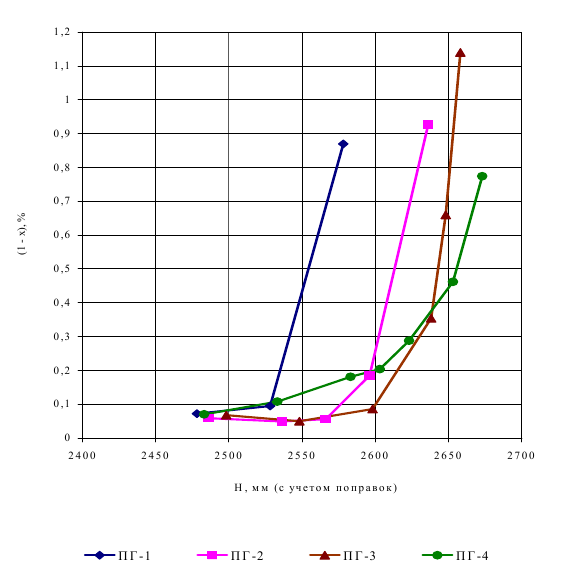

Рис 3.2.3-Сепарационные характеристики четвертого блока БлкАЭС на мощности 104%
Результаты сепарационных испытаний ПГ[3] первого энергоблока ВоАЭС при работе на мощности 104% номинальной представлены на рис.3.2.4. Парогенераторы имеют «плоский» ППДЛ в отличие от экспериментального «ломанного» на ПГ №4 четвертого блока БлкАЭС. Из приведенного рисунка видно, что даже при уставке срабатывания блокировки по повышению уровня +200 мм от номинального 2400 мм в ПГ обеспечивается требуемая влажность пара. Тем не менее, имеется существенное различие сепарационных характеристик по петлям РУ. В связи с этим требуется изучение фактов приводящих к этому явлению, что позволит в дальнейшем выявить пути для совершенствования сепарационной схемы ПГ.

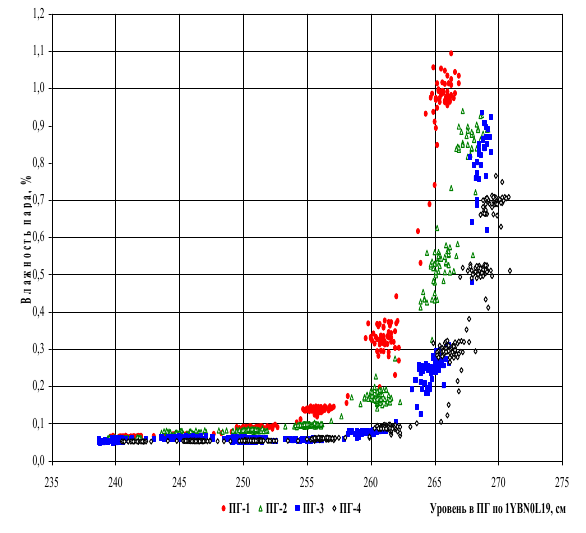

Рис 3.2.4- Сепарационные характеристики первого блока ВоАЭС на мощности 104%
