Понятие о резании, движении резания и его элементах. Кинематические схемы и траектории резания.
Резанием наз. обработка мат-ала, заключающаяся в образ. новых пов-тей путем механич. или какого-либо другого возд-я и последующего отделения части мат-ла (стружки).
О
бщая

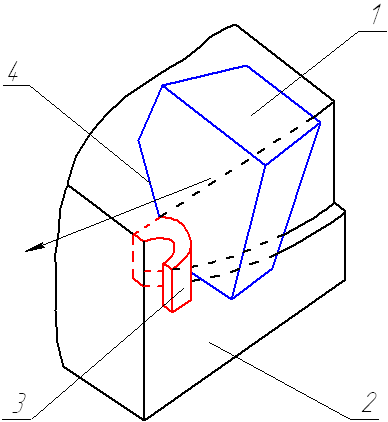

сх. обраб. резанием: 1 - РИ; 2-заг.; 3-стружка;
4-реж. кромка.
Движение резания – общее (результирующее) относит. дв-е ин-та и загот. в пр-се резания. Оно может быть как простым, так и сложным. Сложное движение резания воспроизвести рабочим органом бывает затруднительно, поэтому его расчленяют на простые движения. Простейших движений в составе движения резания может быть несколько и их разделяют на гл. дв-е Dг, дв-е подачи Ds и касат. дв-е Dк.
Гл. дв-е – прямолин. поступат. или вращат. дв-е РИ или загот., происход. с наиб. скоростью в пр-се резания.
Дв-е подачи – прямолин. поступат. или вращат. дв-е РИ или загот., скор. кот-го меньше скор. гл. дв-я резания, предн. для того, чтобы распростран. отделение слоя мат-ла на всю обрабатыв. пов-ть.
Касат. дв-е – дв-е РИ или загот., скор. кот-го меньше скор. гл. дв-я и направлена по касат. к реж. кромке в рассматрив. точке, предн. для того, чтобы сменять контактирующие с загот. участки реж. кромки.
Скорость
главного движения
– скорость
перемещения инструмента или заготовки
в
главном движении.
измеряется
в мм/мин и м/с, применяются также такие
характеристики как частота вращения
,
об/мин и число двойных ходов
,

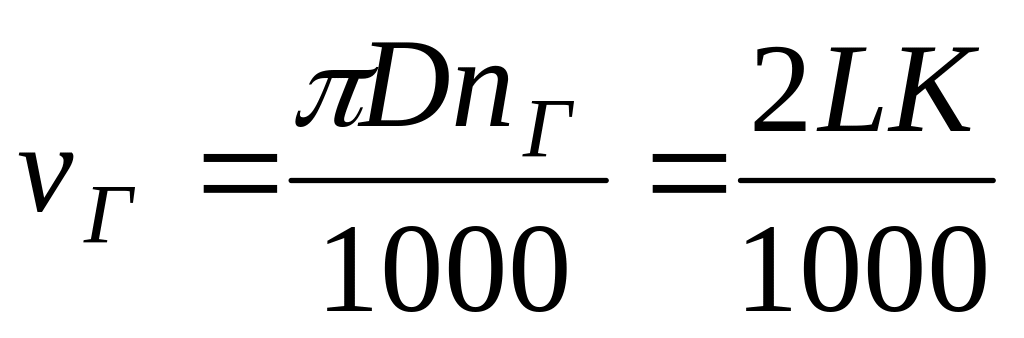

дв.х/мин:
,
где
– диаметр инструмента или заготовки;
– длина пути инструмента или заготовки.
Скорость
движения подачи
– скорость перемещения инструмента
или заготовки в движении подачи за
каждый цикл главного движения или его
часть. Различают подачу на один оборот
главного движения
,
мм/об или на один двойной ход
,
мм/дв.х, подачу на один зуб
,
мм/зуб, минутную подачу
,

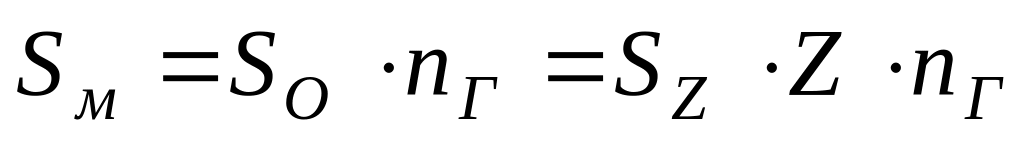

мм/мин:
,
где
– число зубьев инструмента.
Движение подачи не следует путать с установочным движением, предназначенным для установки инструмента в новое рабочее положение вне процесса резания.
Скорость
касательного движения
– это скорость рассматриваемой точки
режущей кромки или заготовки в касательном
движении. Она не является режимной
характеристикой и задаётся в виде
соотношения
.
Кинематич. сх. резания наз. условное графич. изображ. кол-ва, вида и взаимного располож. всех элементарных дв-ий резания. Условимся изображ. кинематич. сх. в определ. сист. коорд. ХУZ. ОХ направл. вдоль оси гл. вращат. дв-я, ОУ – по радиусу гл. вращат. дв-я, ОZ – по направл. вектора скорости гл. дв-я. Эта коорд. сист. общая для всех видов резания.
Одно- и двухэлемент. кинематич. сх. резания:
а
– строг., долб., протяг.; б – круговое
протяг. с остановл. дет.; в – строг. или
долб. по копиру; г – круговое фрезер.,
круглое шлиф.; д – зубофрезер. червяч.
фрезой; е – круговое фрезер., шлиф. торцом
чашеч. круга; ж – обтач., осевая обраб.,
резьбонарез., хонингование; з – плоское
шлиф., фрезер.; и – отрез., подрез., фрезер.
Трехэлемент. кинематич. сх. резания:
а – обтач. конуса, затылов. червяч. фрез, копировальное фрезер.;
б – затылов. круговых протяжек; в - копировальное фрезер.; г – круговое фрезер., вихревое резьбонарез., круглое шлиф.; д – зубофрезер. червяч. фрезой, ротацион. точение; е – ротацион. точение, шлиф. торцом круга.
Траект. резания - кривая, описываемая точкой реж. кромки в дв-ии резания. Все траектор. можно раздел. на плоские и пространственные, на одно-, двух- и трехэлементные.

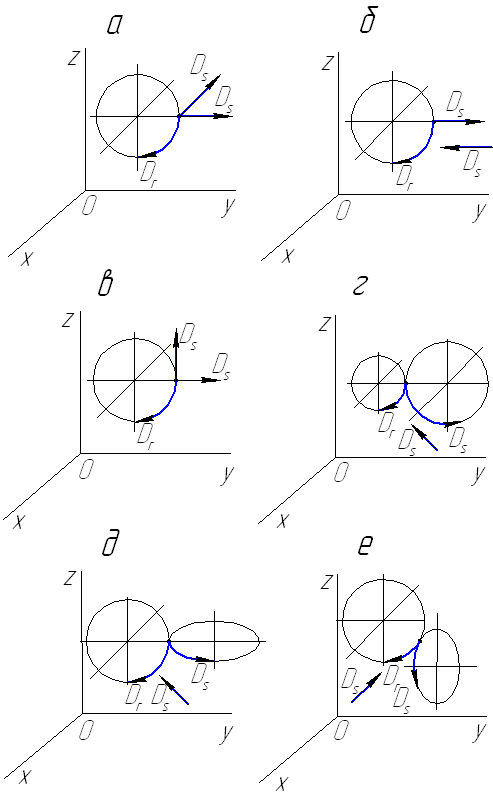

Примеры траект. резания:
а – прямая при долб., строг., протягив.; б – окружн. при круговом протягив. с остановл. дет.; в – кривая линия при строг. по копиру;
г – спираль Арх. при отрез., подрез.; д – циклоида при фрезер.; е – винтовая линия при точ., осевой обработке.
