2.2. Конструкция рефрактометра

Конструктивно прибор состоит из двух основных частей (см. рис.5): верхней - корпуса 2 и нижней - основания 1. К корпусу крепятся камеры: верхняя 5 и нижняя 3. Нижняя камера, заключающая в себе измерительную призму, жестко закреплена в корпусе, верхняя камера с осветительной призмой соединена шарниром с нижней и может поворачиваться относительно нее. Нижняя и верхняя камеры имеют окна, закрывающиеся пробкой. На штуцере нижней ка­меры подвижно укреплен осветитель 4, пучок света из которого может направлен в окно камеры и установлен так, чтобы получить контраст изображение в зрительной трубе.

На оси прибора укреплены: рукоятка 10 с окуляром 9 для наблюдения границы света и тени и совмещения ее с перекрестием, рукоятка дисперсионного компенсатора 7 с лимбом дисперсии 6 для устранения окрашенности наблюдаемой в окуляр границы света и тени. Со стороны передней стенки корпуса видна шкала рефрактометра 8, а на передней стенке основания расположен тумблер 11 для включения осветителя.

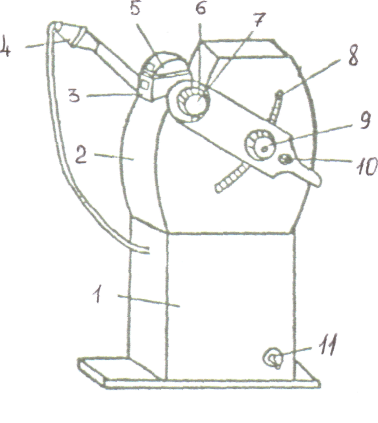

Внешний вид рефрактометра

1 - основание

2 - корпус

3 - нижняя камера

4 - осветитель

5 - верхняя камера

6 - лимб дисперсии

7 - рукоятка дисперсионного компенсатора

8 - шкала

9 - окуляр

10 - рукоятка перемещения окуляра

11 - тумблер включения осветителя

Рис.5.

II. Практическая часть

Оборудование: рефрактометр, растворы различных веществ.

1.1. Включите рефрактометр в сеть.

1.2. Снимите пробку с окна верхней камеры и закройте окно нижней камеры.

1.3. Откройте верхнюю камеру и промойте дистиллированной водой поверхности измерительной и осветительной призм и насухо вытрите их салфеткой.

1.4. Нанесите оплавленным концом стеклянной трубки на плоскость

измерительной призмы две-три капли дистиллированной воды и закройте камеру.

1.5. Смещая осветитель, направьте луч света в окно верхней камеры.

1.6. Перемещением рукоятки с окуляром вдоль шкалы вверх и вниз выведите поле зрения окуляра границу света и тени.

1.7. Вращением гайки окуляра добейтесь резкого изображения штрихов шкалы и

1.8. Устраните окрашенность границы света и тени вращением рукоятки

дисперсионного компенсатора.

1.9. Добейтесь максимально контрастной границы света и тени, вращая

осветитель.

1.10. Совместите границу света и тени с перекрестием и снимите отсчет по шкале показателей преломления на уровне резкой границы света и тени.

1.11. Выполните измерения не менее трех раз, каждый раз начиная с пункта 1.3.

1.12. Произведите измерения показателей преломления эталонных растворов поваренной соли и раствора с неизвестной концентрацией аналогично измерению показателя преломления дистиллированной воды.

После каждого измерения тщательно очищайте призмы дистиллированной водой и протирайте чистой льняной салфеткой или ватой.

1.13. Заполните таблицу.

п\п	Дистиллированная вода		Водопроводная вода		Сахароза
1
2
3

1.14. По таблице 1 определите процентное содержание сухих веществ в растворах.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Что такое абсолютный и относительный показатели преломления?
