3.3. Построение ситуационного плана
Построение ситуационного плана включает подготовку основы, нанесение на нее точек съемочного обоснования и элементов ситуации. Основой для составления плана называется построенная на листе чертежной бумаги и оцифрованная сетка квадратов (рис. 1). Основу можно готовить с помощью графопостроителя, координатографа, специальной линейки В.Ф. Дробышева, а при отсутствии этих средств с помощью металлической линейки, циркуля-измерителя и масштабной линейки в следующем порядке.

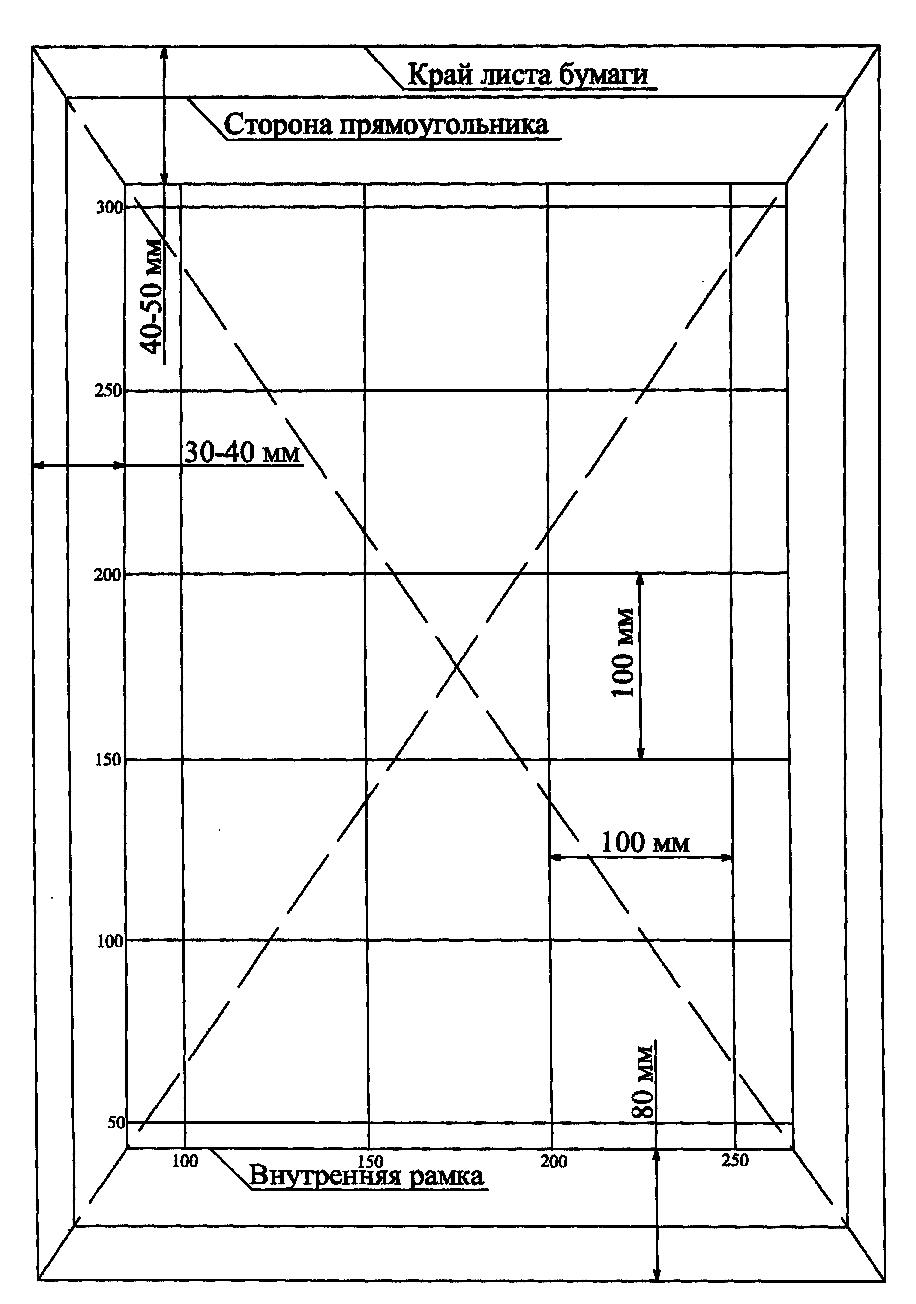

Рис.1. Построение сетки квадратов (оцифровка дана условная)
На листе чертежной бумаги остро заточенным карандашом большой твердости (3Т, 4Т) прочеркиваются диагонали, по ним откладываются равные отрезки, соединив концы которых, получается прямоугольник, являющийся основанием для построения сетки квадратов. Необходимо линии сетки расположить так, чтобы территория участка съемки не выходила за пределы внутренней рамки, которая должна располагаться от краев листа бумаги на расстояниях:
– от верхнего края 4 – 5 см;
– от левого и правого краев 3 – 4 см;
– от нижнего края 8 см.
Чтобы выполнить это условие, поступают следующим образом. На расстоянии 8 см от нижнего края листа бумаги проводят линию параллельно нижней стороне прямоугольника (оси Y), а на расстоянии 3 – 4 см от левого края
бумаги проводят линию, параллельную левой стороне прямоугольника (оси X). Эти две линии будут сторонами внутренней рамки плана.
Подписывают линии значениями координат так, чтобы они были кратны 5 или 10 м и меньше минимальных значений координат X и Y точек теодолитного хода. Они, как правило, не будут кратными (в метрах) стороне квадрата.
Вычисляют расстояние (в масштабе плана) от внутренней рамки до стороны первого полного квадрата, откладывают его на проведенных линиях и получают положение вершины первого квадрата, а затем от нее откладывают отрезки по 10 см вверх и вправо. Аналогично строят правую (восточную) и верхнюю (северную) стороны рамки, отмечают на них отрезки по 10см и после соединения соответствующих точек на противоположных линиях получают на плане сетку квадратов и прямоугольников. Линии координатной сетки подписывают значениями координат (оцифровывают) в соответствии с масштабом плана. Контроль построений осуществляют сравнением длин сторон и диагоналей квадратов с помощью циркуля-измерителя. Отклонение в длинах не должно превышать 0,2 мм.
Построение теодолитного хода осуществляют по координатам его вершин. Чтобы участок съемки располагался в середине листа, необходимо соответствующим образом подписать координатную сетку. Для этого нужно вычислить разности экстремальных значений координат по оси Х и оси У и середины отрезков, соответствующих разностям, разместить на равных удалениях от сторон координатной сетки. После этого определяют координаты углов координатной сетки, которые подписывают во всех ее углах.
Точки теодолитного
хода наносят на основу по их координатам.
Сначала по оцифровке координатных линий
определяют квадрат, в котором располагается
точка, затем вычисляют разности
и
координат точек и координатных линий,
ограничивающих квадрат. Откладывают
величины
и
на соответствующих противоположных
сторонах квадрата и, соединив концы
отрезков прямыми линиями, в их пересечении
получают положение наносимой точки.
Правильность построения точек теодолитного хода контролируют сравнением расстояний между ними: полученными с плана при помощи циркуля-измерителя и масштабной линейки и с горизонтальными проложениями согласно ведомости вычисления координат. Расхождения не должны превышать 0,3 мм в масштабе плана. Нанесенные на основу точки теодолитного хода обводят кружком и соединяют тонкими карандашными линиями, рядом подписывают номер точки.
Нанесение элементов ситуации на основу производится с использованием масштабной линейки, циркуля-измерителя, транспортира и прямоугольного треугольника. Используя абрисы горизонтальной съемки, наносят на основу точки и контуры ситуации от соответствующих точек и сторон теодолитного хода, согласно примененным способам съемки на местности, переводя в масштаб плана измеренные линейные величины. Все элементы ситуации вычерчиваются карандашом тонкими линиями или точечным пунктиром.
Точки, снятые способом створов, наносят на план, откладывая измеренные до них расстояния от начальной точки вдоль стороны теодолитного хода.
Точки, снятые способом перпендикуляров, наносят, откладывая расстояние от начальной точки стороны теодолитного хода до основания перпендикуляра и расположив в этой точке прямоугольный треугольник так, чтобы один его катет был направлен вдоль стороны хода, по другому катету откладывают длину перпендикуляра.
Для нанесения точек, снятых полярным способом, совмещают центр транспортира с вершиной хода, принятой за полюс, а нулевой диаметр направляют вдоль стороны хода, по которой был ориентирован ноль лимба при съемке. Откладывают измеренный теодолитом угол по дуге транспортира, отмечают его точкой, по направлению от полюса на отмеченную точку откладывают измеренное при съемке расстояние и получают на плане положение снятой точки.
Для нанесения на план положения контурной точки, снятой угловой засечкой, по транспортиру в точках хода откладывают измеренные углы от соответствующих сторон хода и на пересечении прочерченных направлений получают положение определяемой точки.
Нанесение точек, снятых линейной засечкой, производится с помощью циркуля-измерителя и масштабной линейки. Взяв в раствор циркуля-измерителя измеренное расстояние, ставят одну ножку (иглу) его в начальную точку отрезка и проводят дугу. Аналогично проводят дугу от начала второго отрезка и на пересечении дуг получают положение снятой точки.
В данной работе съемка элементов ситуации осуществлялась способами перпендикуляров, линейных засечек, створов и полярным.
Построенный в карандаше ситуационный план подлежит проверке преподавателем, и после устранения выявленных недочетов его вычерчивают в условных знаках тушью. Зарамочное оформление делают по образцу (прил. 10). Вычерченный ситуационный план служит основой для составления топографического плана.
