Облачные приборы делают по принципу транг.-па-рантного освещения или проекционного способа получения рисунка на экране "³.

В первом случае они носят чаще всего название «тучевых ламп» и представляют собой стеклянные цилиндры с на­несенными на них рисунками облаков. Внутри цилиндров но--

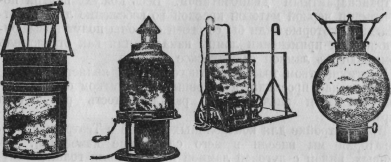

Рис. 102. Тучевые лампы

мешаются дуговые лампы, при помощи которых теневой ри­сунок облаков отбрасывается на горизонт. Движение цилинд­ра вокруг лампы (движение облаков) осуществляется вручную или при помощи электромотора, Как мы видим, эти приборы представляют повторение принципа того же ланд­шафтного аппарата.

В других случаях такие же тучевые лампы строятся в. виде стеклянных шаров, сохраняя тот же принцип действия, как и цилиндрические приборы¹³⁴.

Из проекционных аппаратов для получения рисунка обла­ков на горизонте мы уже отметили эффектный круг. Сле­дующей системой проекции, хотя и не получившей большо­го распространения, была система проекционных, приборов, расположенных по окружности и вращающихся вокруг об­щего центра при помощи электромотора. Каждый из "таких приборов был снабжен своим источником света, диапозити­вом и полной оптикой для проекции. Приборы расположены так, что при их действии на горизонте получается непре­рывная и последовательная картина движущихся облаков.

Дальнейшим этапом в области облачных приборов было появление так называемого «облачною аппарата», более из-

210

Рис. 103. Схема тучевого при­бора Швабэ, действующего по принципу эпидиаскопа

Рис. 104. «Волъкешппарат»

Рис. 105. «Волъкенаппарат». Схематический чертеж

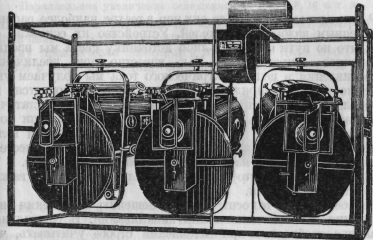

Рис. 108. Тучевой аппарат, со­стоящий из от цельных проек­торов

вестного под названием «волькенагшарат». Прибор этот сей­час выпускается уже несколькими фирмами и представляет собой довольно сложную систему для проекции и управле­ния ею на расстоянии (дистанционное управление). Волькен-аппараты в зависимости от числа входящих в них отдельных проекторов строятся различных размеров, из которых боль­шие аппараты достигают весом 2 тонны и трзбуют для этого специально оборудованного мостика над сценой или солидно­го крепления для временных подвесок.

14* 211

В отличие or предыдущей системы иолБкенапиарат имеет в центре только один источник, света — проекционную лампу накаливания в несколько тысяч ватт, вокруг которой по го­ризонтали вращается ряд приборов, состоящих из конденсо­ра, диапозитива, объектива и находящегося за ним плоского зеркала, направляющего изображение. Движение протво-

Рис. 107. Система тучевых приборов фирмы АЕГ

дится электромотором, который может ускорять и замедлять движение проекции. Зеркала монтируются на шаровых шар­нирах, благодаря чему, изменяя их положения, можно сме­нять картину сплошных облаков на кучевые, слоистые и т. д. Впечатление находящих на зрителя облаков достигается вертикальным поворотом зеркал, который, так же как и го­ризонтальный, может осуществляться дистанционным управ­лением. В больших вшывдналпаратах употребляется два ряда проекционных гарибсров, в силу чего можно одновре­менно давать движение облаков с разными скоростями (верх­ние облажа более медленно¹, нижние скорее) или в противо­положном направлении. При таком движении «двойных» облаков создается иллюзия нроегранственности горизонта.

Особую разновидность этой серии приборов представляет собой система трех волыкевалларатоов, смонтированная на об­щей ферме. Такое соединение трех аппаратов вызывается размерами больших сцен, имеющих чаще всего циркульный горизонт. Причем в аппаратах, входящих в такую систему, остаются неподвижными не только источники света, но и конденсоры, а круговое движение сохраняется только за диа­позитивом и объективом.

В одной из последних моделей водькенашгарата скон­струировано также приспособление для смены диапозитивов

212

Рис. 10S. Система тучевых приборов фирмы Хагедорн

во время работы прибора, позволяющее в течение длительно­го времени давать все новые и новые картины плывущих облаков.

Вполне очевидно, что волькенаппараты могут быть упот­реблены не только для 'проекций облаков, но и других подвиж­ных проекционных панорам.

В описании световой аппаратуры мы дали далеко не исчер­пывающий перечень существующих приборов и не затроти-вали конструктивных и светотехнических деталей. Это объяс­няется, во-первых, тем, что оставшиеся не упомянуты­ми приборы представляют только разновидности описанных нами, а во-вторых, — что наша работа рассчитана прежде всего на творческих работников театра—режиссеров и ху­дожников, для которых технические подробности не играют решающей роли. Кроме того, мы еще коснемся некоторых приборов при описании отдельных световых приемов в оформлении спектакля.
