2.5 Входная дверь

м²∙ °C/Вт.

Приведенное сопротивление теплопередаче R₀, м²∙ °C/Вт,

R₀=R_si+R₁ +R_se, (3) где R_si и R_se соответственно равны: R_si= и R_se= ,

=8,7 Вт/(м²∙°C) принимаемый по табл. 7 СНиП 23-02-2003 «Тепловая защита зданий»;

=23 Вт/(м²∙°C) принимаемый по табл. 8 СП 23-101-2004 «Проектирование тепловой защиты зданий».

Так как R₀≥ R_reg_,,то подставляем числовые значения в формулу (3) и получаем:

0,6R_reg= , откуда выражаем х.

х= м.

Принимаем х = 2х0,14м, т.е. округляем до ближайшей промышленной толщины.

Тогда R₀= м²∙ °C/Вт.

Таким образом, общая толщина О.К. обеспечивает требования тепловой защиты зданий по показателю «а», т.к. R₀=0,95 м²∙ °C/Вт > R_reg=0,86 м²∙ °C/Вт.

Коэффициент теплопередачи 2,32 Вт/м²*^оС.

Итоговая таблица

Ограждающая конструкция	, м	Коэффициент теплопередачи ,Вт/м²*^оС.
Наружная стена	0,79	0,26
Чердачное перекрытие	0,75	0,2
Подвальное перекрытие	0,265	2,09
Остекление	тройное	1,82
Входная дверь	2х0,14	2,32

3. Расчет теплопотерь

Теплопотери помещения, учитываемые при проектировании систем отопления, состоят из основных и добавочных.

Основные теплопотери Q (Вт) определяются из выражения

Q=Fk(t_в-t_н)n,

где k – коэффициент теплопередачи ограждения, Вт/(м²С);

F – расчетная площадь, м²;

t_н – расчетная температура наружного воздуха, С;

n – поправочный коэффициент

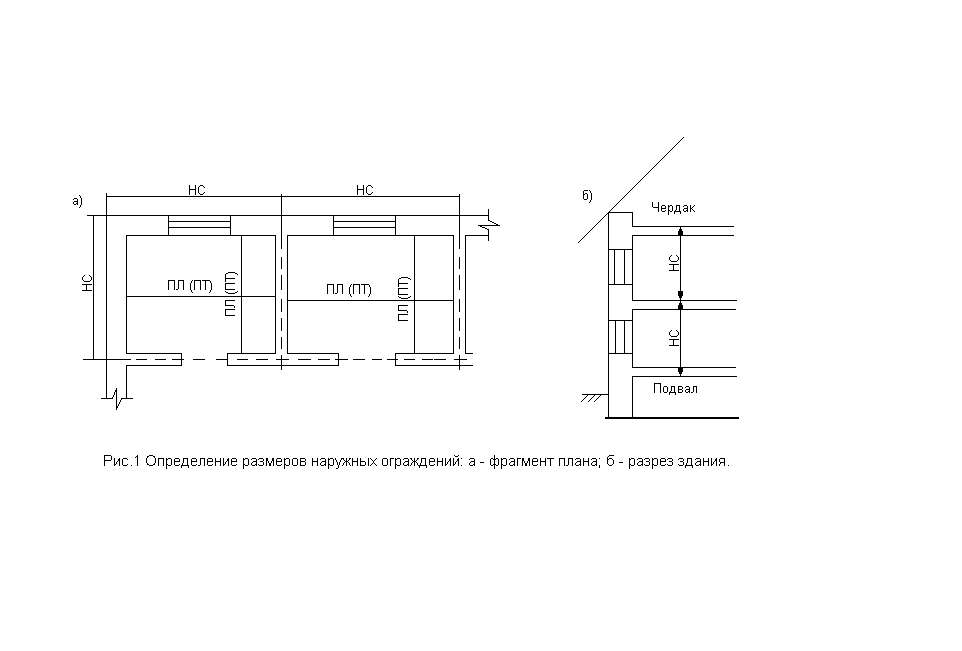

Размеры наружных стен, полов и перекрытий в отдельных помещениях при расчете теплопотерь определяются по рис.1.

Дополнительные факторы, влияющие на увеличение потерь теплоты, указываются добавочно. К ним относятся: ориентация ограждений, врывание наружного воздуха через проемы входных дверей, инфильтрация.

Д обавочные теплопотери, учитывающие ориентацию ограждений, принимаются в долях от основных теплопотерь в размере 10% для ограждений, ориентированных на С, В, СВ, СЗ; 5% - на ЮВ, З; принимаются равными нулю для ограждений, ориентированных на Ю и ЮЗ.

Добавочные теплопотери, учитывающие врывание наружного воздуха при открывании входных дверей, принимаются в долях от основных потерь теплоты только для наружных дверей, не оборудованных воздушно-тепловыми завесами, при 2-х этажах в здании в размере: 1,6% - для двойных дверей с тамбуром между ними.

Теплопотери через ограждения суммируются для каждого помещения. Существуют помещения, в которых отопительные приборы не устанавливаются (коридоры, санузлы, кладовые), но теплопотери в них через пол или потолок имеются. В этих случаях теплопотери данных помещений (или часть их) добавляются к теплопотерям ближайших помещений, имеющих отопительные приборы.

Для лестничных клеток при расчете теплопотерь площадь наружной стены измеряют по высоте от низа конструкции подвального перекрытия до верха конструкции чердачного перекрытия.

Расчеты оформляются в виде таблицы №1

Таблица №1 Расчет теплопотерь через ограждения

№ комнаты, наименование tв	характеристика ограждения						Теплопотери Q	добавочные теплопотери		добавочные теплопотери Qд	общие теплопотери Qобщ	теплопот по всей комнате Qтп
	характеристика ограждения							добавочные теплопотери
	наименование ограждения	ориентация ограждения	размер а*б	площадь F	коэффециент k	∆т*n		на ор. в долях	прочие
	наименование ограждения	ориентация ограждения	размер а*б	площадь F	коэффециент k	∆т*n		на ор. в долях	прочие
1	2	3	4	5,00	6	7	8	9	10	11	12	13
101	НС 1	С	6,73*3,265	19,42	0,26	61	308,06	0,1		30,81	338,86
ж.у.к.	НС 2	В	4,21*3,265	11,20	0,26	61	177,56	0,1		17,76	195,32
22	О1	В	1,5*1,7	2,55	1,82	61	283,10	0,1		28,31	311,41
	ПЛ	-	3,29*5,81	19,11	2,09	9	359,55	-			359,55	1205,14
102	НС	В	3,6*3,265	9,20	0,26	59	141,19	0,1		14,12	155,31
ж.р.к.	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1		27,38	301,20
20	ПЛ	-	3,22*5,81	18,71	2,09	7,8	304,98	-			304,98	456,51
103	НС	В	3*3,265	7,25	0,26	59	111,14	0,1		11,11	122,25
кухня	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1		27,38	301,20
20	ПЛ	-	2,62*5,81	15,22	2,09	16,2	515,39	-			515,39	938,85
104	НС	В	3,6*3,265	9,20	0,26	59	141,19	0,1		14,12	155,31
кухня	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1		27,38	301,20
20	ПЛ	-	3,22*5,81	18,71	2,09	7,8	304,98	-			304,98	761,49
105	НС 1	Ю	6,73*3,265	11,49	0,26	61	182,22	-			182,22
ж.у.к.	НС 2	В	4,21*3,265	11,20	0,26	61	177,56	0,1		17,76	195,32
22	О1	В	1,5*1,7	2,55	1,82	61	283,10	0,1		28,31	311,41
	ПЛ	-	3,29*5,81	19,11	2,09	9	359,55	-			359,55	1048,51

106	НС 1	Ю	6,73*3,265	19,42	0,20	61	236,97	-		236,97
ж.у.к.	НС 2	З	4,21*3,265	11,20	0,20	61	136,59	0,05	6,83	143,42
22	О1	З	1,5*1,7	2,55	1,82	61	283,10	0,05	14,16	297,26
	ПЛ	-	3,29*5,81	19,11	2,09	9	359,55	-		359,55	1037,19
107	НС	З	3,6*3,265	9,20	0,26	59	141,19	0,05	7,06	148,25
кухня	О	З	1,5*1,7	2,55	1,82	59	273,82	0,05	13,69	287,51
20	ПЛ	-	3,22*5,81	18,71	2,09	7,8	304,98	-		304,98	740,74
108	НС	З	3,6*3,265	9,20	0,26	59	141,19	0,05	7,06	148,25
кухня	О	З	1,5*1,7	2,55	1,82	59	273,82	0,05	13,69	287,51
20	ПЛ	-	3,22*5,81	18,71	2,09	7,8	304,98	-		304,98	740,74
109	НС 1	З	4,21*3,265	11,20	0,26	61	177,56	0,05	8,88	186,44
ж.у.к.	НС 2	С	6,73*3,265	19,42	0,26	61	308,06	0,1	30,81	338,86
22	О1	З	1,5*1,7	2,55	1,82	61	283,10	0,05	14,16	297,26
	ПЛ	-	3,29*5,81	19,11	2,09	9	359,55	-		359,55	1182,11
201,301,401	НС 1	С	6,73*3	17,64	0,26	61	279,77	0,1	27,98	307,75
ж.у.к.	НС 2	В	4,21*3	10,08	0,26	61	159,87	0,1	15,99	175,86
22	О1	В	1,5*1,7	2,55	1,82	61	283,10	0,1	28,31	311,41	795,01
202,302,402	НС	В	3,6*3	8,25	0,26	59	126,56	0,1	12,66	139,21
ж.р.к. 20	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1	27,38	301,20	440,41
203,303,403	НС	В	3*3	6,45	0,26	59	98,94	0,1	9,89	108,84
кухня 20	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1	27,38	301,20	410,04
204,304,404	НС	В	3,6*3	8,25	0,26	59	126,56	0,1	12,66	139,21
кухня 20	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1	27,38	301,20	440,41
205,305,405	НС 1	Ю	6,73*3	17,64	0,26	61	279,77	-		279,77
ж.у.к.	НС 2	В	4,21*3	10,08	0,26	61	159,87	0,1	15,99	175,86
22	О1	В	1,5*1,7	2,55	1,82	61	283,10	0,1	28,31	311,41	767,04

206,306,406	НС 1	Ю	6,73*3	17,64	0,26	61	279,77	-		279,77
ж.у.к.	НС 2	З	4,21*3	10,08	0,26	61	159,87	0,05	7,99	167,86
22	О1	З	1,5*1,7	2,55	1,82	61	283,10	0,05	14,16	297,26	744,89
207,307,407	НС	З	3,6*3	8,25	0,26	59	126,56	0,05	6,33	132,88
кухня 20	О	З	1,5*1,7	2,55	1,82	59	273,82	0,05	13,69	287,51	420,39
208,308,408	НС	З	3,6*3	8,25	0,26	59	126,56	0,05	6,33	132,88
кухня 20	О	З	1,5*1,7	2,55	1,82	59	273,82	0,05	13,69	287,51	420,39
209,309,409	НС 1	З	4,21*3	10,08	0,26	61	159,87	0,05	7,99	167,86
ж.у.к.	НС 2	С	6,73*3	17,64	0,26	61	279,77	0,1	27,98	307,75
22	О1	З	1,5*1,7	2,55	1,82	61	283,10	0,05	14,16	297,26	772,87
501	НС 1	С	6,9*3,05	18,50	0,26	61	293,33	0,1	29,33	322,66
ж.у.к.	НС 2	В	4,3*3,05	10,57	0,26	61	167,56	0,1	16,76	184,32
22	О1	В	1,5*1,7	2,55	1,82	61	283,10	0,1	28,31	311,41
	ПТ	-	3,29*5,81	19,11	2,09	13,5	539,33	-		539,33	1357,72
502	НС	В	3,6*3,05	8,43	0,26	59	129,32	0,1	12,93	142,25
ж.р.к.	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1	27,38	301,20
20	ПТ	-	3,22*5,81	18,71	2,09	11,7	457,47	-		457,47	900,92
503	НС	В	3*3,05	6,60	0,26	59	101,24	0,1	10,12	111,37
кухня	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1	27,38	301,20
20	ПТ	-	2,62*5,81	15,22	2,09	11,7	372,23	-		372,23	784,80
504	НС	В	3,6*3,05	8,43	0,26	59	129,32	0,1	12,93	142,25
кухня	О	В	1,5*1,7	2,55	1,82	59	273,82	0,1	27,38	301,20
20	ПТ	-	3,22*5,81	18,71	2,09	11,7	457,47	-		457,47	900,92
505	НС 1	Ю	4,3*3,05	10,57	0,26	61	167,56	-		167,56
ж.у.к.	НС 2	В	6,9*3,05	18,50	0,26	61	293,33	0,1	29,33	322,66
22	О1	В	1,5*1,7	2,55	1,82	61	283,10	0,1	28,31	311,41
	ПТ	-	3,29*5,81	19,11	2,09	13,5	539,33	-		539,33	1173,40

506	НС 1	Ю	6,9*3,05	18,50	0,26	61	293,33	-			293,33
ж.у.к.	НС 2	З	4,3*3,05	10,57	0,26	61	167,56	0,05		8,38	175,94
22	О1	З	1,5*1,7	2,55	1,82	61	283,10	0,05		14,16	297,26
	ПТ	-	3,29*5,81	19,11	2,09	13,5	539,33	-			539,33	766,53
507	НС	З	3,6*3,05	8,43	0,26	59	129,32	0,05		6,47	135,78
кухня	О	З	1,5*1,7	2,55	1,82	59	273,82	0,05		13,69	287,51
20	ПТ	-	3,22*5,81	18,71	2,09	11,7	457,47	-			457,47	880,76
508	НС	З	3,6*3,05	8,43	0,26	59	129,32	0,05		6,47	135,78
кухня	О	З	1,5*1,7	2,55	1,82	59	273,82	0,05		13,69	287,51
20	ПЛ	-	3,22*5,81	18,71	2,09	11,7	457,47	-			457,47	423,29
509	НС 1	З	4,21*3,05	10,29	0,26	61	163,21	0,05		8,16	171,37
ж.у.к.	НС 2	С	6,73*3,05	17,98	0,26	61	285,11	0,1		28,51	313,62
22	О1	З	1,5*1,7	2,55	1,82	61	283,10	0,05		14,16	297,26
	ПТ	-	3,29*5,81	19,11	2,09	13,5	539,33	-			539,33	1321,57
ЛК	НС3	З	3*15,315	45,15	0,26	57	669,05	0,05		33,45	702,50
18	О1	З	0,8*1	0,80	1,82	57	82,99	0,05		4,15	87,14
	О2	З	0,8*1	0,80	1,82	57	82,99	0,05		4,15	87,14
	О3	З	0,8*1	0,80	1,82	57	82,99	0,05		4,15	87,14
	О4	З	0,8*1	0,80	1,82	57	82,99	0,05		4,15	87,14
	ВД	З	1,2*2	2,40	2,32	57	317,38	0,05	4	1285,37	5205,76
	ПЛ		5,81*2,62	15,22	2,09	6,6	209,98	-			209,98
	ПТ		5,81*2,62	15,22	2,09	9,9	314,96	-			314,96	6781,77

Расход теплоты на нагрев воздуха, поступающего для компенсации естественной вытяжки из квартиры Q_в, определяется по формуле:

Q_в=(t_в-t_н^вент)F_п, (Вт),

где F_п – площадь пола данного помещения без прилежащих коридоров, санузлов и кладовых, м²,

t_н^вент – температура наружного воздуха для расчета вентиляции, С (СНиП 2.01.01-82 “Строительная климатология и геофизика”) (приложение 1).

Расход теплоты на подогрев холодного воздуха, поступающего в помещение путем инфильтрации, Q_и (Вт) берется как 30% от Q_тп, Вт.

Бытовые тепловыделения Q_б учитываются в количестве 21 Вт/м² площади жилых комнат и кухонь:

Q_б=21F_п, (Вт),

где F_п – площадь пола без прилежащих коридоров, санузлов и кладовых, м².

Определение тепловых нагрузок на отопительные приборы Q_от для жилых комнат производится по формуле:

Q_от=Q_тп+Q_и,в-Q_б, (Вт),

где Q_и,в – наибольшая величина из расходов теплоты на инфильтрацию, либо на вентиляцию;

для кухонь:

Q_от=Q_тп+Q_и-Q_б, (Вт);

для лестничных клеток:

Q_от=Q_тп+Q_и, (Вт).

Все расчеты заносятся в таблицу №2

Таблица №2 Сводная таблица теплопотерь

№комнаты, наименование, tв	Qтп	Qвент	Тепловая нагрузка, Вт
№комнаты, наименование, tв	Qтп	Qвент	Qинф	Qбыт	Qотоп
101
ж.у.к.	1205,14	324,95	361,54	401,41	1128,68
22
102
ж.р.к.	456,51	280,62	136,95	392,87	344,26
20
103
кухня	938,85	228,33	281,65	319,67	900,83
20
104
кухня	761,49	280,62	228,45	392,87	597,07
20
105
ж.у.к.	1048,51	324,96	314,55	401,41	961,64
22
106
ж.у.к.	1037,19	324,95	311,16	401,41	960,73
22
107
кухня	740,74	280,62	222,22	392,87	570,09
20
108
кухня	740,74	280,62	222,22	392,87	570,09
20
109
ж.у.к.	1182,11	324,95	354,63	401,41	1105,65
22
201,301,401
ж.у.к.	795,01	324,95	238,50	401,41	718,55
22
202,302,402
ж.р.к.	440,41	280,62	132,12	392,87	328,16
20
203,303,403
кухня	410,04	228,33	123,01	319,67	213,38
20
204,304,404
кухня	440,41	280,62	132,12	392,87	179,66
20
205,305,405
ж.у.к.	767,04	324,95	230,11	401,41	690,58
22
206,306,406
ж.у.к.	744,89	324,95	223,47	401,41	668,43
22
207,307,407
кухня	420,39	280,62	126,12	392,87	153,64
20
208,308,408
кухня 20	420,39	280,62	126,12	392,87	153,64
209,309,409
ж.у.к.	772,87	324,95	231,86	401,41	696,41
22
501
ж.у.к.	1357,72	324,95	407,32	401,41	1281,26
22
502
ж.р.к.	900,92	280,62	270,28	392,87	788,67
20
503
кухня	784,80	228,33	235,44	319,67	700,57
20
504
кухня	900,92	280,62	270,28	392,87	778,32
20
505
ж.у.к.	1173,40	324,95	352,02	401,41	1096,94
22
506
ж.у.к.	1173,40	324,95	352,02	401,41	1096,94
22
507
кухня	880,76	280,62	264,23	392,87	752,12
20
508
кухня	423,29	280,62	126,99	392,87	157,41
20
509
ж.у.к.	1321,57	324,95	396,47	401,41	1245,11
22
ЛК
18	6781,77	197,89	2034,53	319,67	8816,29
