Министерство науки и образования

Тюменский государственный архитектурно – строительный

университет

Кафедра теплогазоснабжения и вентиляции

Пояснительная записка

к курсовому проекту на тему:

«Отопление и вентиляция жилого здания»

Выполнила: студентка гр. С08-2

Назипова А.Р.

Проверил: Пульдас Л.А.

Тюмень 2011

СОДЕРЖАНИЕ

1. Исходные данные________________________________________________3

2. Теплотехнический расчет ограждающих конструкций_________________4

3. Расчет теплопотерь______________________________________________12

4. Расчет тепловлажностного режима________________________________ 21

5. Расчет поверхности отопительных приборов_________________________23

6. Гидравлический расчет трубопроводов системы отопления_____________25

7. Аэродинамический расчет системы естественной вытяжной вентиляции__31

8. Литература______________________________________________________40

1 Исходные данные

- район строительства – г. Болотное;

- группа здания – жилая;

- расчетная средняя температура внутреннего воздуха жилого здания, t_int=20°C ( по ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»);

- относительная влажность внутреннего воздуха, φ_int=45%

( по ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»);

- расчетная температура в холодный период года, °Cдля всех зданий кроме производственных зданий, предназначенных для сезонной эксплуатации, принимается равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92, t_ext=-39°C ( по СНиП 23-01-99* «Строительная климатология»).

Расчетный коэффициент теплопроводности материала слоев О.К. λ, Вт/(м∙°C), принимаем, исходя их условий эксплуатации О.К. (А или Б), которое определяем по влажному режиму помещения и зоне влажности района строительства (т.е. г. Болотное). Влажностный режим помещения определяем по СНиП 23-02-2003 «Тепловая защита зданий» (в нашем примере при t_int=20°C и φ_int=45%, что соответствует влажностному режиму помещения – нормальный). Зону влажности на территории города находим по карте зон влажности территории РФ, приведенной в приложении В из СНиП 23-02-2003 «Тепловая защита зданий» (г. Болотное относится к нормальной зоне). Таким образом, по нормальному влажностному режиму помещения и нормальному на территории города, условие эксплуатации О.К. – Б.

2 Расчет тепловой защиты здания

2.1 Наружная стена

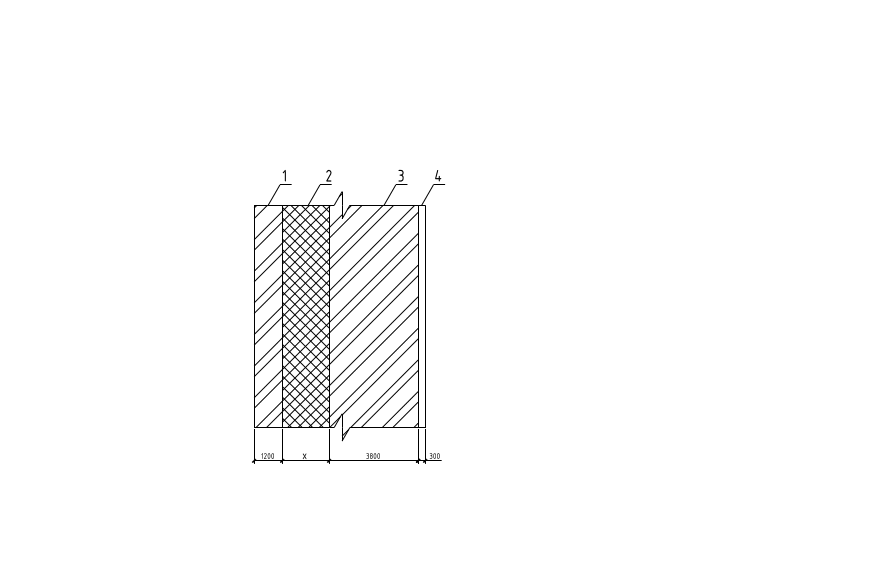

Мы принимаем конструкцию наружной стены указанную на рис.1.

Рис.1 схема НС

1. Облицовочный кирпич λ=0,64 δ=120мм

2. Мин.вата λ=0,07 δ= х мм

3. Кирпич красный λ=0,64 δ=380мм

4. Штукатурка λ=0,93 δ=30мм

Необходимо определить толщину утеплителя данного района

строительства, для чего предварительно определяем градусо-сутки отопительного периода D_d, °C∙сут, по формуле:

D_d=(t_int-t_ht)∙z_ht. (1).

Найдем значения параметров формулы (1):

- t_int=20°C ( по ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»);

- t_ht – средняя температура наружного воздуха , °C, отопительного периода,принимаемая для периода со средней суточной температурой

наружноговоздуха не более 10°C, t_ht=-7.1°C ( СНиП 23-01-99* «Строительная климатология»); - z_ht – продолжительность, сут, отопительного периода, принимаемая для

Периода со средней суточной температурой наружного воздуха не более 10°C, z_ht=246 сут ( СНиП 23-01-99* «Строительная климатология»), тогда

D_d=(20-(-7,1))∙246=6667°C∙сут.

По значению D_d в табл. 4 СНиП 23-02-2003 «Тепловая защита зданий» (для стены жилого здания) определяем нормируемое значение сопротивления теплопередаче R_reg, м²∙ °C/Вт. Т.к. значение D_d не принимает таблично величины, то воспользуемся формулой:

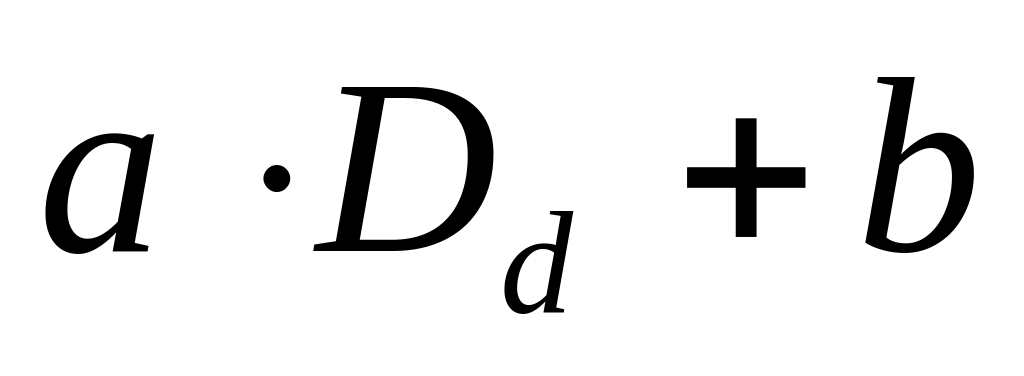

R_reg= (2) ,

где коэффициенты и - коэффициенты, значения которых следует принимать по данным таблицы 4 СНиП 23-02-2003 «Тепловая защита зданий»

(для стены жилого здания)

=0,00035 и =1,4.

Тогда R_reg=0,00035∙6667+1,4=3,73 м²∙ °C/Вт.

Далее определяем приведенное сопротивление теплопередаче R₀, м²∙ °C/Вт,

заданной многослойной О.К., которое должно быть не менее нормируемого значения R_reg, м²∙ °C/Вт (R₀ ≥ R_reg ). R₀ находим как сумму термических сопротивлений отдельных слоев с учетом сопротивлений теплопередаче внутренней и наружной поверхностей О.К. (R_si и R_se) по формуле, приведенной к нашему частному случаю:

R₀=R_si+R₁+R₂+R₃+R₄+R_se, (3) где R_si и R_se соответственно равны: R_si= и R_se= , где - коэффициент теплоотдачи внутренней поверхности О.К., Вт/(м²∙°C),

=8,7 Вт/(м²∙°C) принимаемый по табл. 7 СНиП 23-02-2003 «Тепловая защита зданий»;

- коэффициент теплоотдачи наружной поверхности О.К., Вт/(м²∙°C),

=23 Вт/(м²∙°C) принимаемый по табл. 8 СП 23-101-2004 «Проектирование тепловой защиты зданий».

Так как R₀ ≥ R_reg,, то подставляем числовые значения в формулу (3) и получаем:

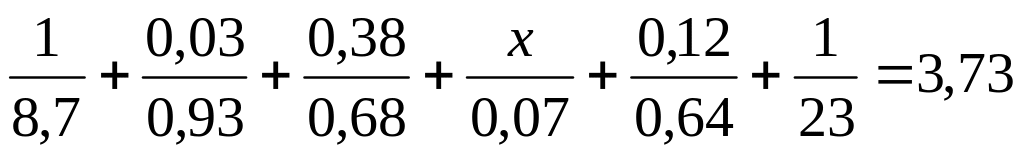

R_reg= R₀= , откуда выражаем х.

х= м.

Принимаем х=0,2, т.е. округляем до ближайшей промышленной толщины.

Тогда R₀= м²∙ °C/Вт.

Таким образом, общая толщина О.К. составляет

м, которая

обеспечивает требования тепловой защиты зданий по показателю «а», т.к. R₀=3,79 м²∙ °C/Вт > R_reg=3,73 м²∙ °C/Вт.

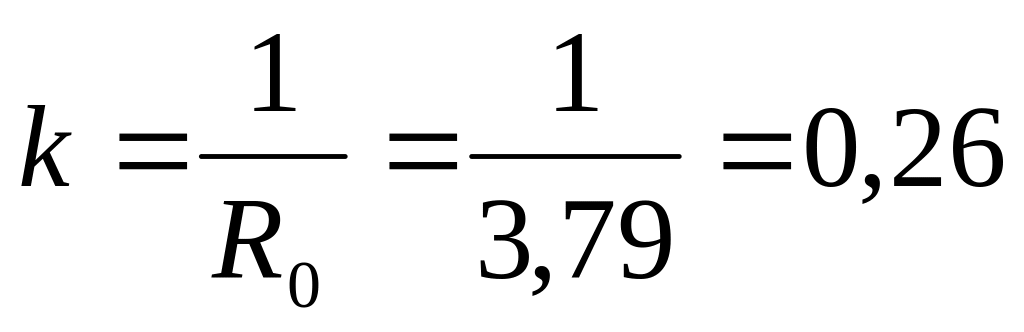

Коэффициент теплопередачи Вт/м²*^оС.
