Релейные характеристики грузовых локомотивов
Серия локомотива |
Расчетная масса Р, т |
Расчетная сила тяги Fк(р), кН |
Расчетная скорость Vр, км/ч |
Сила тяги при трогании с места Fк(тр), кН |
Длина ℓл, м |
Электровозы постоянного тока |
|||||
ВЛ23 |
138 |
342,4 |
43,3 |
446,4 |
17 |
ВЛ8, ВЛ8М |
184 |
456,2 |
43,3 |
595,5 |
28 |
ВЛ10, ВЛ11 |
184 |
451,3 |
46,7 |
614,1 |
33 |
ВЛ107 |
200 |
492,5 |
45,8 |
667,1 |
33 |
ВЛ11 (3 секции) |
276 |
676,9 |
46,7 |
921,2 |
50 |
ВЛ15 |
285 |
739,7 |
45,0 |
941,8 |
50 |
Электровозы переменного тока |
|||||
ВЛ60К, ВЛ60Р |
138 |
361,0/368,9 |
43,5/37,0 |
487,4 |
21 |
ВЛ80К |
184 |
480,7/490,5 |
44,2/38,0 |
649,4 |
33 |
ВЛ80Т, ВЛ80С |
192 |
502,3/512,1 |
43,5/37,5 |
677,9 |
33 |
ВЛ80Р |
192 |
502,3/513,1 |
43,75/37,0 |
677,9 |
33 |
8Л80С(3 секции) |
288 |
753,4 |
43,5 |
941,8 |
50 |
8Л85 |
288 |
706,3 |
50,0 |
941,8 |
50 |
Тепловозы |
|||||
2ТЭ10М |
276 |
496,4 |
23,4 |
797,6 |
34 |
3ТЗ10М |
414 |
744,6 |
23,4 |
941,8 |
51 |
Приложение Г

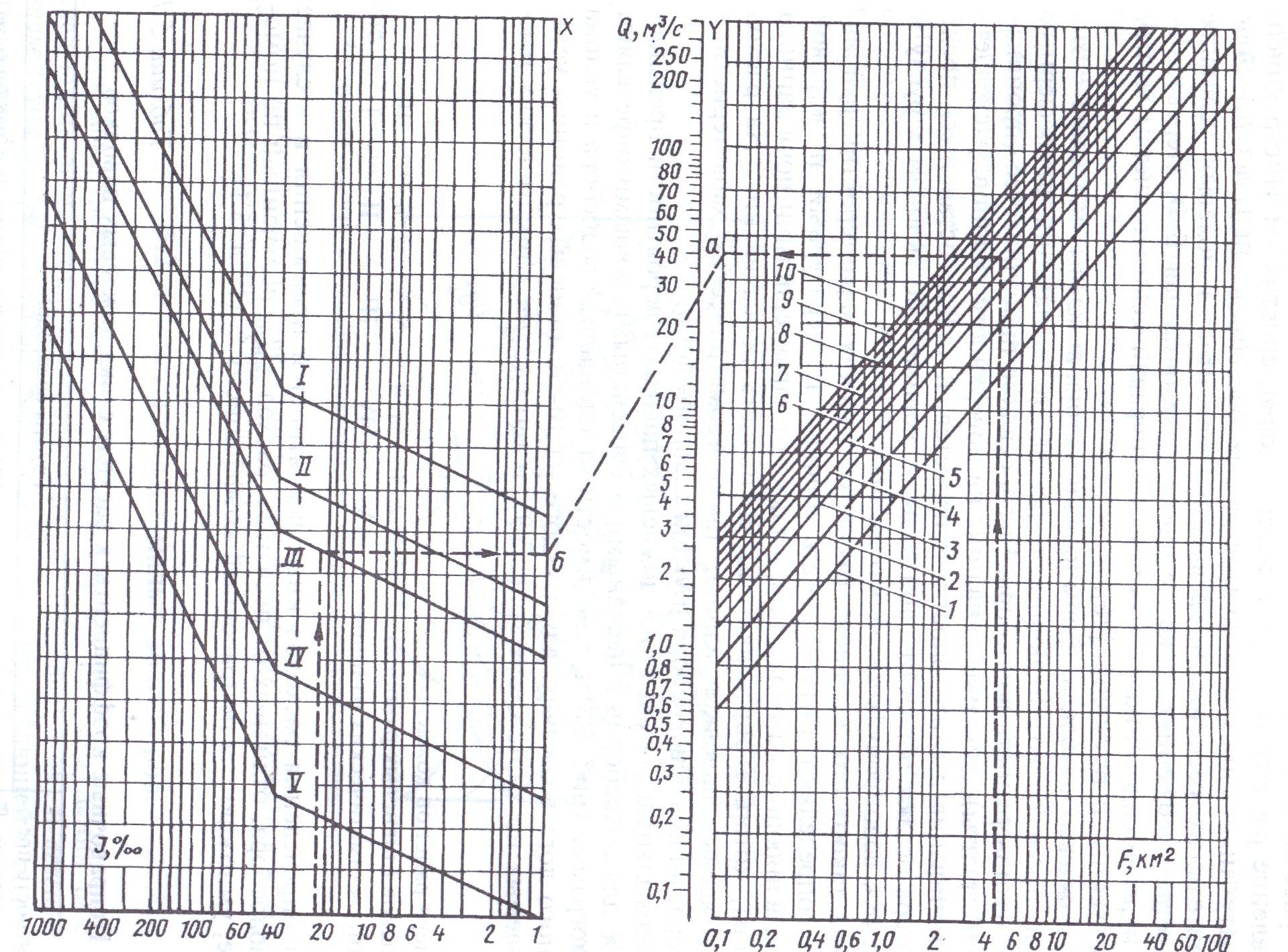

Рисунок П.1 Номограмма ливневых расходов с вероятностью превышения 1 %
Рисунок П.Г.2 Границы ливневых районов
Рисунок П.Г.3 Изолинии элементарного модуля снегового стока
с вероятностью превышения 1 %

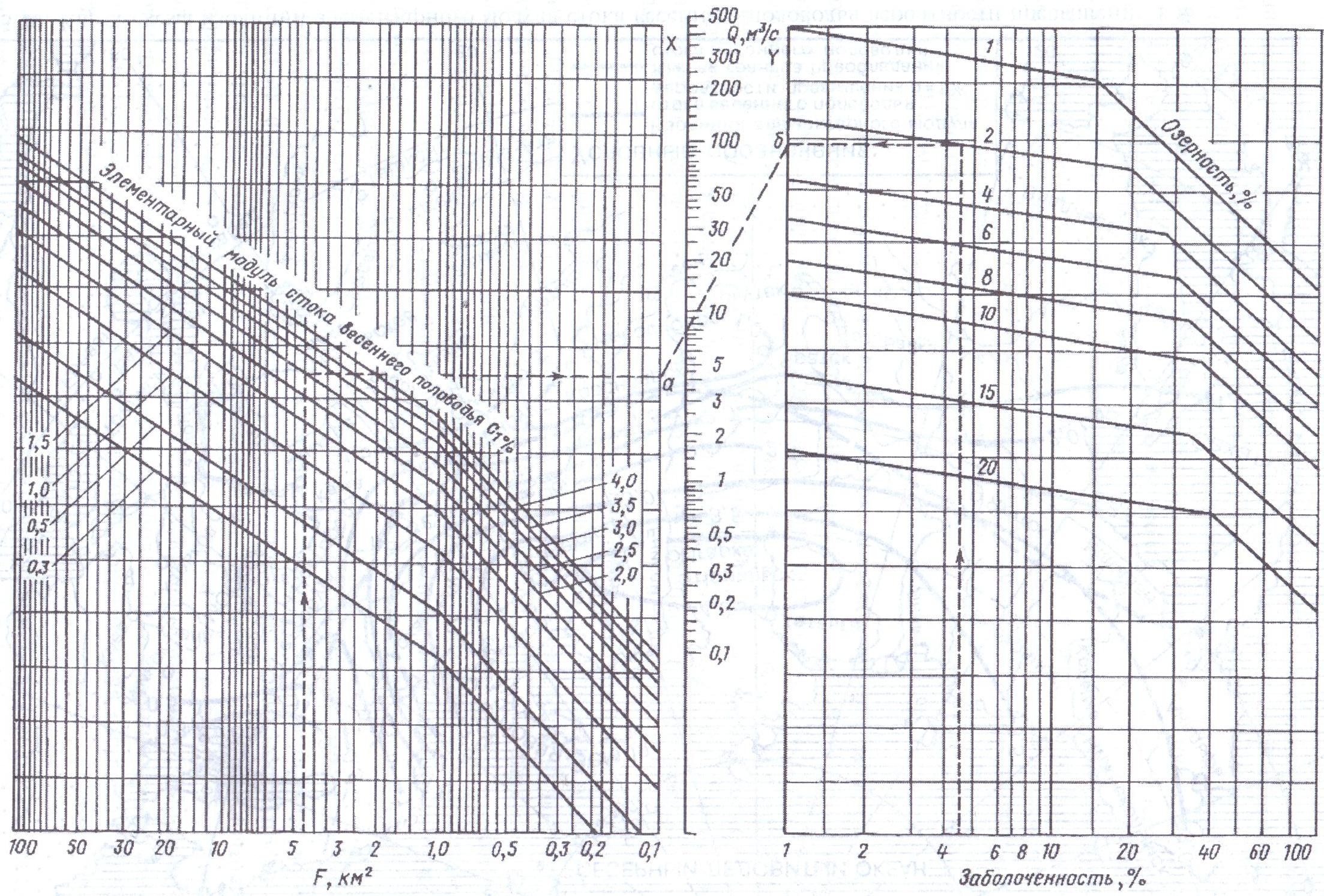

Рисунок П.Г.4 Номограмма расходов от снеготаяния с вероятностью превышения 1 %
