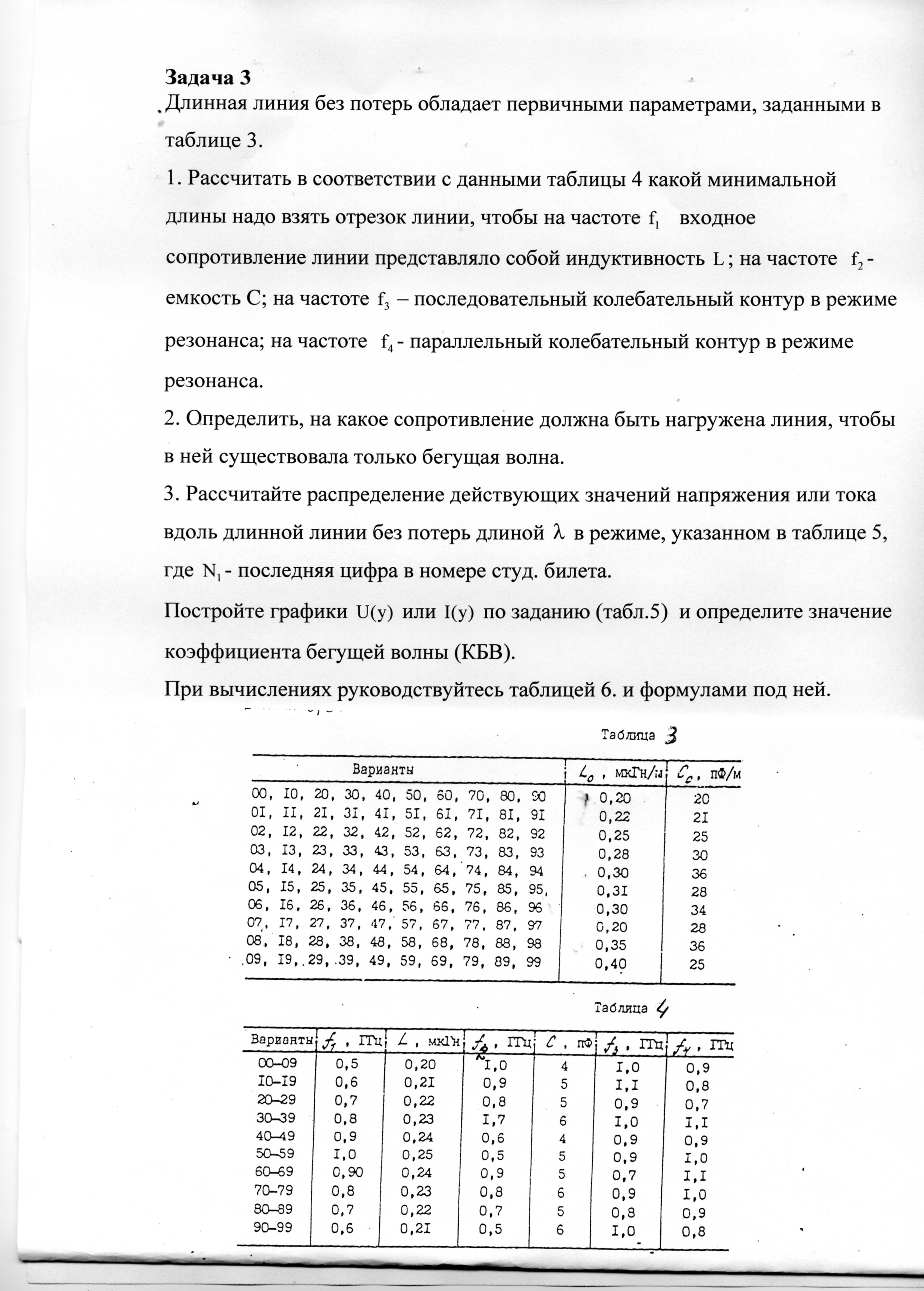

Задание №3. (стр. 223-244) Длинная линия
Таблица 6
Указание:
;
2.
;
3.
Графики
и
строить от конца линии
Задание №4
ARC-фильтры (л1, стр.245-286).
В соответствии со своим вариантом рассчитать и привести принципиальную схему активного RC-фильтра нижних частот Чебышева по следующим данным:
1.Частота среза
(кГц),
2.Ослабление в
полосе пропускания не должно превышать
(дБ),
а при частоте
(кГц)
ослабление должно быть не менее
(дБ),
3. Коэффициент
усиления фильтра
.
4. Записать выражение передаточной функции фильтра.
5. Построить характеристику ослабления фильтра.
Вар. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
КГц |
20 |
10 |
30 |
30 |
20 |
20 |
25 |
50 |
30 |
20 |
30 |
40 |
дБ |
0.5 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1 |
2 |
1 |
1 |
2 |
2 |
КГц |
35 |
25 |
70 |
60 |
30 |
30 |
40 |
75 |
45 |
28 |
45 |
60 |
дБ |
14 |
25 |
22 |
27 |
20 |
27 |
26 |
15 |
16 |
20 |
28 |
15 |
|
9 |
8 |
15 |
12 |
10 |
12 |
9 |
6 |
6 |
10 |
9 |
8 |
Литература
1. Зельманов, С.С. Основы теории цепей / С.С. Зельманов.// – Н.Новгород: МТУСИ, НГТУ. 2011.- 340с.
