Конструирование основных элементов передач.
Цилиндрические зубчатые

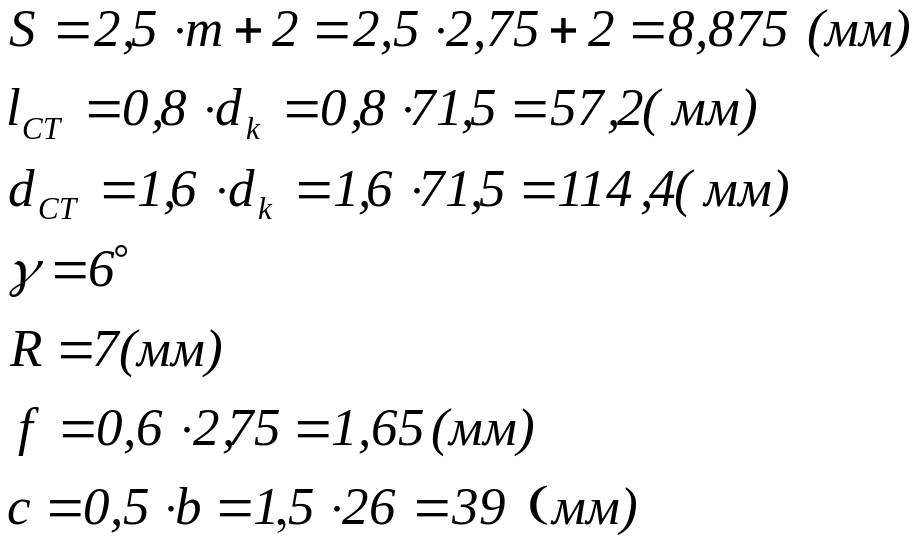

Колесо dT=…. (мм), dk=71,5 (мм).
6.1.3.2 Конические зубчатые колёса
Колесо dT=201,4 (мм), dk=44(мм).
6.2 Подбор подшипников качения (стр. 203-249 2том)
d=23 (мм) Cерия легкая 2
Роликовый конический однорядный подшипник повышенной грузоподъёмности.
обозначение |
d |
D |
B |
C |
T |
E |
r1s |
r2s |
α |
масса |
С,Н |
Со,H |
2007105А |
25 |
47 |
15 |
11,5 |
15 |
37,4 |
0,6 |
0,6 |
16 |
0,117 |
25500 |
183000 |
d=36,2 (мм)
Роликовый конический однорядный подшипник повышенной грузоподъёмности.
обозначение |
d |
D |
B |
C |
T |
E |
r1s |
r2s |
α |
масса |
С,Н |
Со,H |
nпред |
e |
Y |
Yo |
2007108А |
40 |
68 |
19 |
14,5 |
19 |
56,9 |
1 |
1 |
14 |
0,278 |
49500 |
40000 |
5,3 |
0,33 |
1,84 |
1,01 |
d=60,1 (мм)
Роликовый однорядный подшипник повышенной грузоподъёмности.
обозначение |
d |
D |
B |
C |
T |
E |
r1s |
r2s |
α |
масса |
С,Н |
Со,H |
nпред |
e |
Y |
Yo |
2007113А |
65 |
100 |
23 |
17,5 |
23 |
85,5 |
1,5 |
1,5 |
17 |
0,642 |
78100 |
68000 |
3,4 |
0,38 |
1,59 |
0,87 |
6.3 Подбор шпонок Размеры сечений пазов и их придельные отклонения (стр. 809, 810 2том)
Для вала с диаметром d=25 мм, выбираем шпонку с размерами:
b*h |
t1 |
t2=К |
L |
r |
7*7 |
4+0,2 |
3,3+0,2 |
? |
не более 0,25 |
Для вала с диаметром d=40 мм, выбираем шпонку с размерами:
b*h |
t1 |
t2=К |
L |
r |
12*8 |
5+0,2 |
3,3+0,2 |
? |
не более 0,4 |
Для вала с диаметром d=65 мм, выбираем шпонку с размерами:
b*h |
t1 |
t2=К |
L |
r |
18*11 |
7+0,2 |
4,4+0,2 |
? |
не более 0,4 |
