Расчет по прочности сечений, наклонных к продольной оси, на действие поперечной силы по наклонной трещине
Максимальная поперечная сила на опоре от расчетных нагрузок составит:
Qmax = 5,7 кН
Проверим необходимость постановки расчетной поперечной арматуры в пристенном ребре из условий:
;
Определим фактическую рабочую высоту сечения при диаметре рабочих стержней d=10мм и толщине защитного слоя
= 20 мм:
Определим расчетное значение нагрузки :
=
=2,76 кН/м
Определим значение по формуле:
кН/м
Проверим условие:
кН/м
<
кН/м
Так как условие выполняется, то длину проекции наклонного сечения начинающего от опоры принимаем равной:
c=
см
= 0,4375 м
Определим поперечную силу в конце наклонного сечения:
Q
=
кН
Определим максимальную поперечную силу воспринимающую бетоном:
kH
Определим значение поперечной силы
Проверим условие необходимости постановки поперечной арматуры по расчету:
Q=4,49кН<
=7,65кН
Так как оба условия выполняются, то поперечная арматура по расчету не нужна и ее назначаем по конструктивным требованиям согласно пункту n 5.26. СНиП 2.03.01-84*:
— На приопорных участках, равных при равномерно распределенной нагрузке 1/4l, при высоте сечения элемента h≤450 мм шаг поперечных стержней принимается равным:
S ≤ h/2 = 200/2 = 100 мм
S ≤ 150 мм
Принимаем =100мм.
— На остальной части пролета, при высоте сечения элемента h≥300мм поперечная арматура устанавливается согласно следующим требованиям:
S ≤ 3/4h = 3/4 200=150мм
S ≤ 500 мм
Так как высота сечения элемента h < 300 мм ,то шаг поперечных стержней можно принять равным 200 мм. Принимаем =200мм
Диаметр стержней поперечной арматуры (d1) принимаем из условия свариваемости с продольными стержнями рабочей арматуры (d2), чтобы выполнилось условие d1/d2 > 0,25.
Принимаем поперечные стержни диаметром ø5Вр-Ī для которых выполняется условия d1/d2 = 5/10 = 0,5 > 0,25
Расчет по прочности сечений наклонных к продольной оси на действие поперечной силы по наклонной сжатой полосе
Расчет железобетонных элементов на действие поперечной силы, для обеспечения прочности по наклонной сжатой к полосе между наклонными трещинами производится из условия:
где, коэффициент учитывающий влияние хомутов нормальных к продольной оси и определяемый по формуле:
здесь, при вертикальных хомутах
коэффициент приведения модулей упругости арматуры и бетона равный:
=
коэффициент поперечного армирования равный:
b=9 см- ширина пристенного ребра;
расстояние
между хомутами, измеренное по нормали
к ним;
коэффициент, учитывающий влияние прочности бетона и определяемый по формуле:
Проверим условие прочности по наклонной сжатой полосе
Условие выполняется, прочность наклонной сжатой полосы бетона между наклонными трещинами на действие поперечной силы обеспечена.
Проверку прочности наклонных сечений на действие изгибающего момента не производим, так как конструктивными мероприятиями по анкеровке продольных стержней у опор предусмотрена приварка по два анкерующих поперечных стержня диаметром dа не менее 0,5d рабочего стержня dа≥0,5*d=0,5*10=5мм. Принимаем dа=6 мм из арматуры класса А 240 С.
Поперечные
ребра рассчитывают аналогичным образом.
Однако расчет не производим, поскольку
даже для продольного пристенного ребра,
пролет которого более чем в три раза
больше, армирование назначено по
конструктивным соображениям. Для
армирования поперечного ребра принимаем
диаметр продольных рабочих стержней
равными диаметру рабочих стержней
пристенного ребра ø10 А 400 С. Поперечные
стержни принимаем из арматуры ø5Вр-Ī.

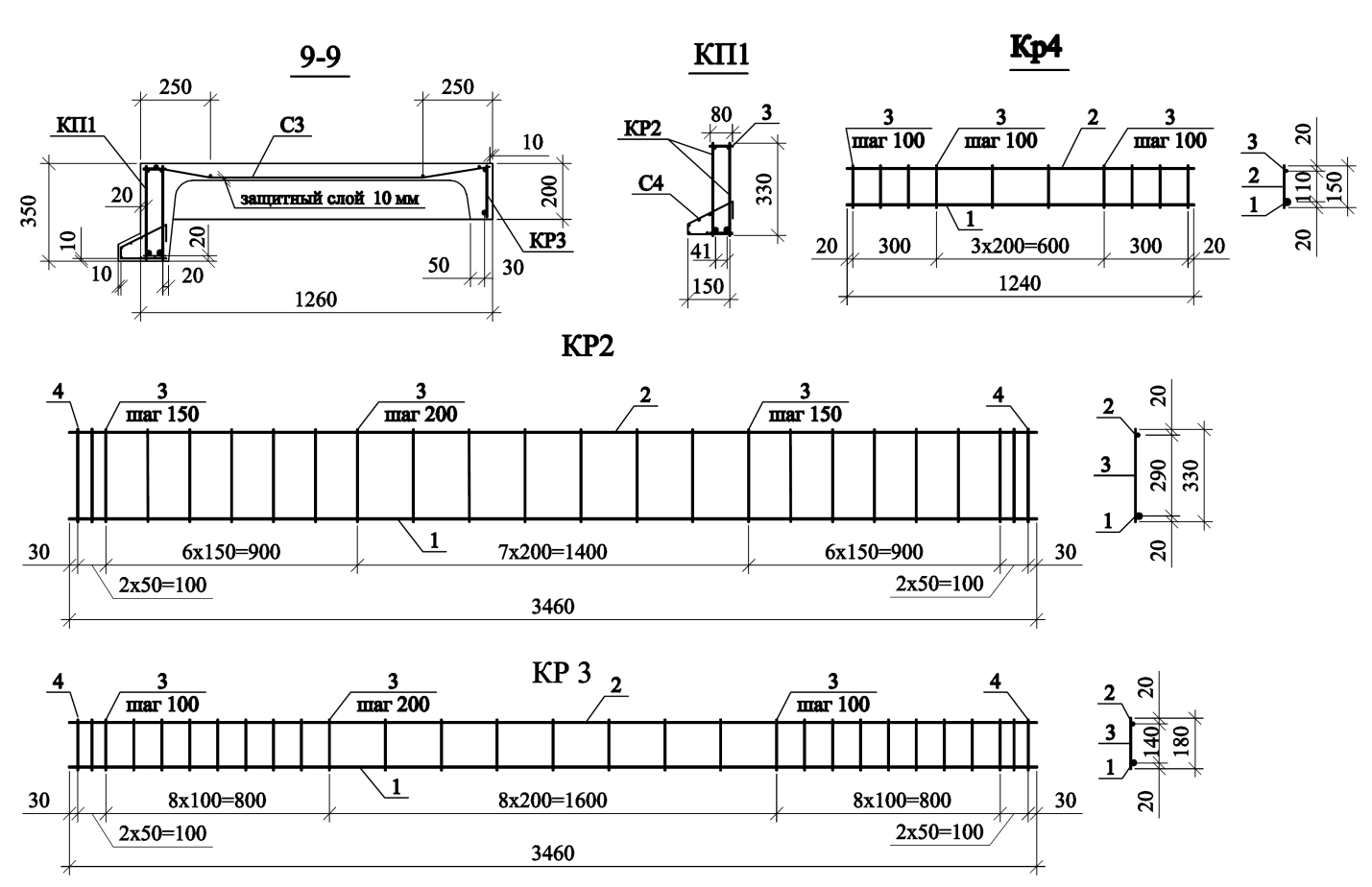

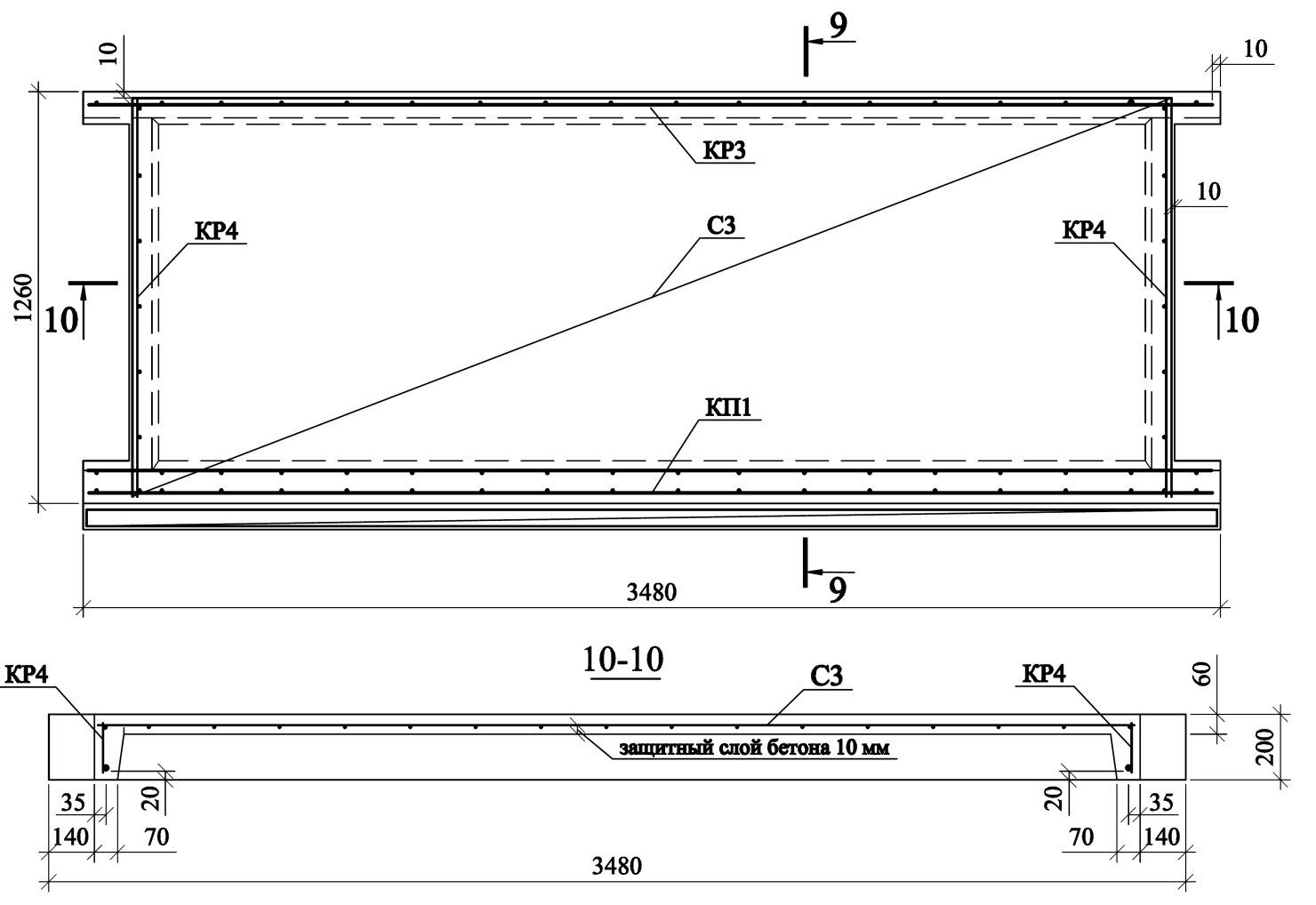

Армирование лестничной площадки
Литература
1.СНиП 2.03.01-84*.Бетонные и железобетонные конструкции.Нормы проектирования.М.,ЦИТП Госстроя СССР,1985.
2.ДСТУ Б.В. 2.6-62:2008 .Марши и лестничные площадки железобетонные. Технические условия.
3.ДБН В.1.2-2:2006.СНБС.Нагрузки и воздействия. Нормы проектирования.
4.ДСТУ 3760-98.Прокат арматурный для железобетонных конструкций.
5. ДСТУ БА.2.4-7-95 « Правила выполнения архитектурно-строительных чертежей»-Киев-1996 год.
6. ДСТУ БА.2.4-4-99 « Основные требования к проектной и рабочей документации»-Киев-1999 год.
7.Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). Москва, Стройиздат, 1978.
8.Мандриков А.П. Примеры расчета железобетонных конструкций: Учебное пособие для строительных техникумов.-М:Стройиздат,1989г.
9.Расчет и конструирование частей жилых и общественных зданий. Справочник
Проектировщика под ред. П.Ф. Вахненко . -Киев, «Будівельник»,-1987г.
10.Проектирование железобетонных конструкций. Справочное пособие. Под редакцией А.Б. Голышева и др. Киев, «Будiвельник», 1990г.
11.Ф.П. Вахненко, А.М. Павликов «Залізобетонні конструкції»-Киев, Высшая школа-2000г.
12.В.М. Байков « Железобетонные конструкции. Общий курс»-1991 г.( пятое издание)
13. А.П. Кудзис « Железобетонные и каменные конструкции» часть первая.М-1988 год, часть вторая 1988 год.
14. Поляков « Железобетонные конструкции» - Киев 1984 год.
15. Бондаренко В.М., Д.Г.Суворкин « Железобетонные и каменные конструкции»-М.1987 год
