1. Расчет по прочности сечений наклонных к продольной оси на действие поперечной силы q по наклонной сжатой полосе

Расчет железобетонных элементов на действие поперечной силы для обеспечения прочности по наклонной сжатой полосе между наклонными трещинами

должен производиться из условия:

Q_max ≤ Qu=0.3∙

где, - коэффициент учитывающий влияние хомутов, нормальных к оси элемента и определяемый по формуле:

здесь, =5 при вертикальных хомутах и =10 при хомутах наклонных под углом к оси элемента;

коэффициент привидения модулей упругости арматуры и бетона и равен:

коэффициент поперечного армирования, равный:

= 2 ∙ 0,196 = 0,392 ;

B = 22 см ширина приведенного сечения;

S =10см — расстояние между хомутами, измеренное по нормали к ним;

1+5∙7,41∙0,0018 = 1,067<1,3

коэффициент, учитывающий влияние прочности бетона;

=1 0,01∙11,5∙0,9=0,897

здесь, коэффициент принимаемый для тяжелого бетона равным 0,01.

Проверим условие прочности:

Qmax = 21,15кН < Qu = 0,3∙1,067∙0,897∙11,5∙

Условие выполняется, прочность наклонной сжатой полосы бетона между наклонными трещинами на действие поперечной силы обеспечена.

Проверку прочности наклонных сечений на действия изгибающего момента не производим, так как конструктивными мероприятиями по анкеровке продольных стержней у опор предусмотрена их приварка к стержням поперечных ребер.

Плита марша монолитно связана со ступенями, которые армируют по конструктивным соображениям сеткой из стержней диаметром 4÷6 мм, и ее несущая способность с учетом работы ступеней обеспечивается.

Плиту армируем исходя из конструктивных соображений сеткой из стержней диаметром 3÷6 мм, расположенных с шагом 100÷300 мм (рис.7)

Принимаем C1 1480 х 3820

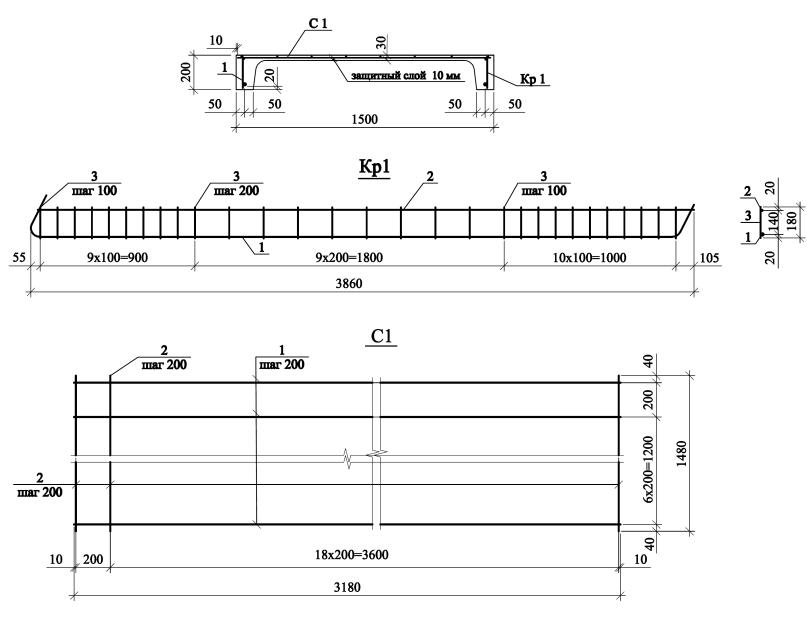

7. Армирование лестничного марша

3. Расчет и конструирование лестничной площадки

3. Предварительное назначение размеров сечения лестничной площадки

Лестничные площадки ребристой конструкции состоят из продольных несущих ребер (лобового и пристенного ), поперечных ребер и плиты монолитно связанной с ними и опираются выступами продольных ребер или всей боковой гранью на стены лестничной клетки (рис. 8,9).

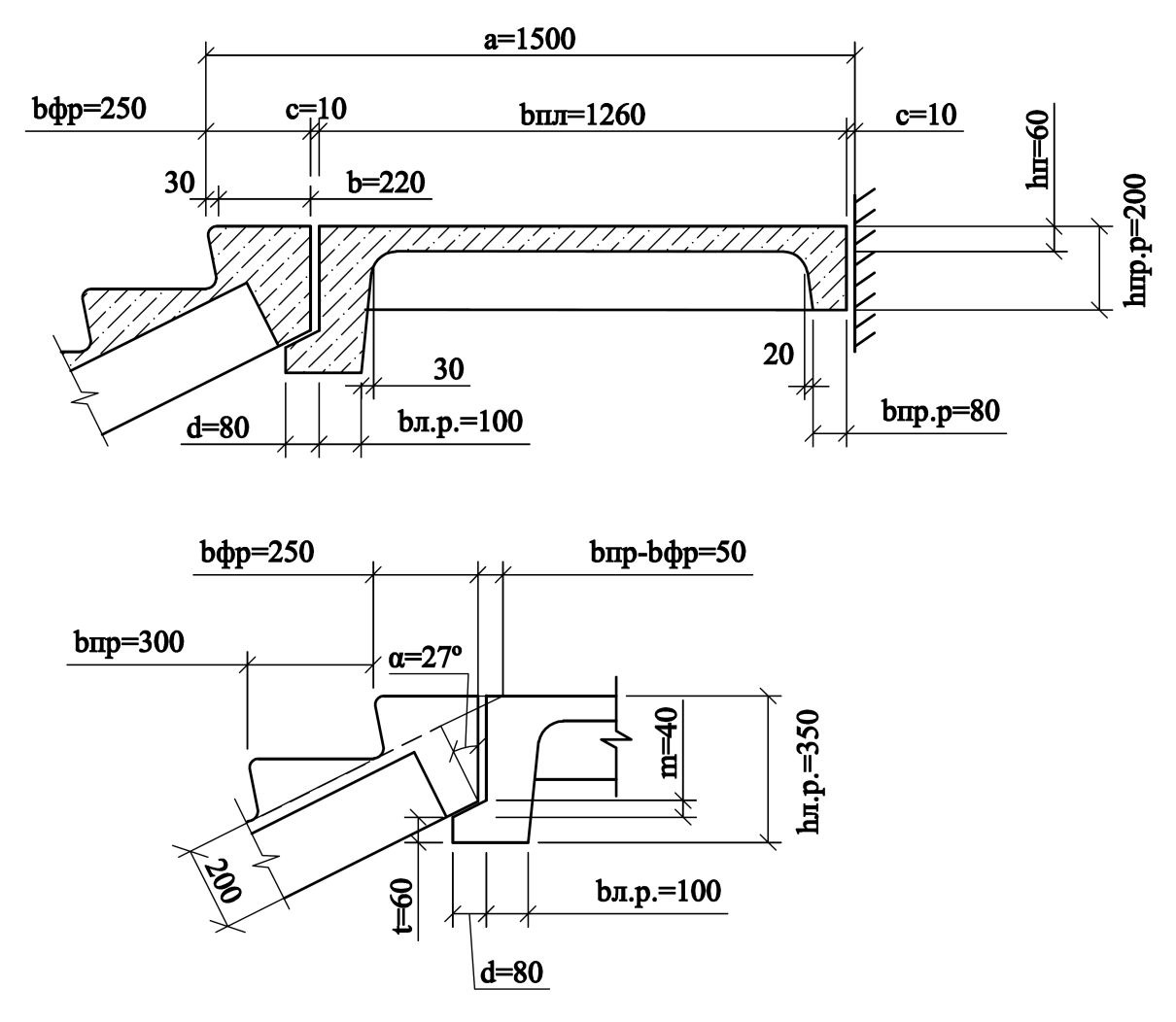

8. К назначению размеров поперечного сечения лестничной площадки

Толщина полки площадочной плиты принимается в пределах 50÷100 мм.

Принимаем

Конструктивная ширина плиты за вычетом проступи фризовой ступени и с учетом зазоров между элементами лестничной клетки составит (рис.6):

b_пл= a – b – 2 c = 1500 - 220 - 2 10=1260 мм

где, а = 1500 мм — номинальная ширина лестничной площадки;

b = 220мм — длина проступи фризовой ступени без учета закругления;

c = 10мм — зазоры между элементами лестничной клетки.

Высота лобового ребра, на которое опираются марши, принимается в пределах 300 ÷ 450 мм, в зависимости от размеров поперечного сечения марша и составит:

Принимаем

Кроме этого, по всей длине лобового ребра устраивается полка свесом d=70÷100 мм, являющейся опорой для маршей.

Принимаем d=80 мм.

Ширина лобового ребра принимается равной в пределах 80÷110 мм

Принимаем ширину лобового ребра =100 мм.

Высота пристенного и поперечных ребер принимается равной пролета l в пределах 150÷250 мм:

∙l= ∙3480=232…193,3 мм

Ширина пристенного продольного ребра принимается равной (1/2…1/3) высоты :

∙200=100…66.6мм

Принимаем =80мм

Ширина поперечных ребер принимается равной в пределах 60÷80мм

Принимаем =70мм

При расчете площадочной плиты раздельно рассматривают полку упруго заделанную в ребрах, лобовое ребро, на которое опираются марши, пристенное ребро воспринимающее нагрузку от половины пролета полки плиты и поперечные ребра.
