Министерство образования и науки, молодежи и спорта Украины
Одесская государственная академия строительства и архитектуры
Кафедра железобетонных и каменных конструкций
КУРСОВАЯ РАБОТА
на тему:
"Расчет и конструирование сборных железобетонных элементов лестничной клетки "
Выполнил: ст. гр.ПГС – 307
Иванов А.И.
Проверил: Столевич А.С.
Пояснительная записка- 43стр А4
Графическая часть - 1 лист А1
Одесса - 2012
Содержание
1.ОБЩИЕ ПОЛОЖЕНИЯ ПРОЕКТИРОВАНИЯ……………………………..3
2.КОМПОНОВКА ЛЕСТНИЧНОЙ КЛЕТКИ………………………………….5
3.РАСЧЕТ И КОНСТРУИРОВАНИЕ ЛЕСТНИЧНОГО МАРША………….7
3.1.Предварительное назначение размеров сечения марша………………….7
3.2.Определение нагрузок и внутренних усилий в марше……………………9
3.3.Расчет по прочности сечений нормальных к продольной оси………….11
3.4. Расчет по прочности сечений наклонных к продольной оси на……….13
действие поперечной силы по наклонной трещине
3.5. Расчет по прочности сечений наклонных к продольной оси на……….15
действие поперечной силы по наклонной сжатой полосе
4. РАСЧЕТ И КОНСТРУИРОВАНИЕ ЛЕСТНИЧНОЙ ПЛОЩАДКИ…...18
4.1. Предварительное назначение размеров сечения площадки……………18
4.2. Расчет полки лестничной площадки………………………………………19
4.2.1. Определение нагрузок и внутренних усилий в полке…………………21
4.2.2. Расчет по прочности сечений нормальных к продольной оси……….22
4.3.Расчет лобового ребра………………………………………………………..24
4.3.1. Определение нагрузок и внутренних усилий в лобовом ребре………24
4.3.2. Расчет по прочности сечений нормальных к продольной оси……….25
4.3.3. Расчет по прочности сечений наклонных к продольной оси на……..28 действие поперечной силы по наклонной трещине
4.3.4. Расчет по прочности сечений наклонных к продольной оси на……..33 поперечной силы по наклонной сжатой полосе
4.4.Расчет пристенного продольного ребра.......................................................35
4.4.1. Определение нагрузок и внутренних усилий в пристенном ребре…..35
4.4.2. Расчет по прочности сечений нормальных к продольной оси……….36
4.4.3. Расчет по прочности сечений наклонных к продольной оси на……..38 действие поперечной силы по наклонной трещине
4.4.4. Расчет по прочности сечений наклонных к продольной оси на……..40 действие поперечной силы по наклонной сжатой полосе
Литература……………………………………………………………………..…43
Общие положения проектирования
По своему назначению лестницы подразделяются на главные и вспомогательные. Независимо от назначения, лестницы гражданских зданий устраиваются огнестойкими и ограждаются огнестойкими стенами, образующими лестничные клетки
Основные требования, которым должны удовлетворять лестницы – несущая способность, жесткость, огнестойкость и достаточная пропускная способность.

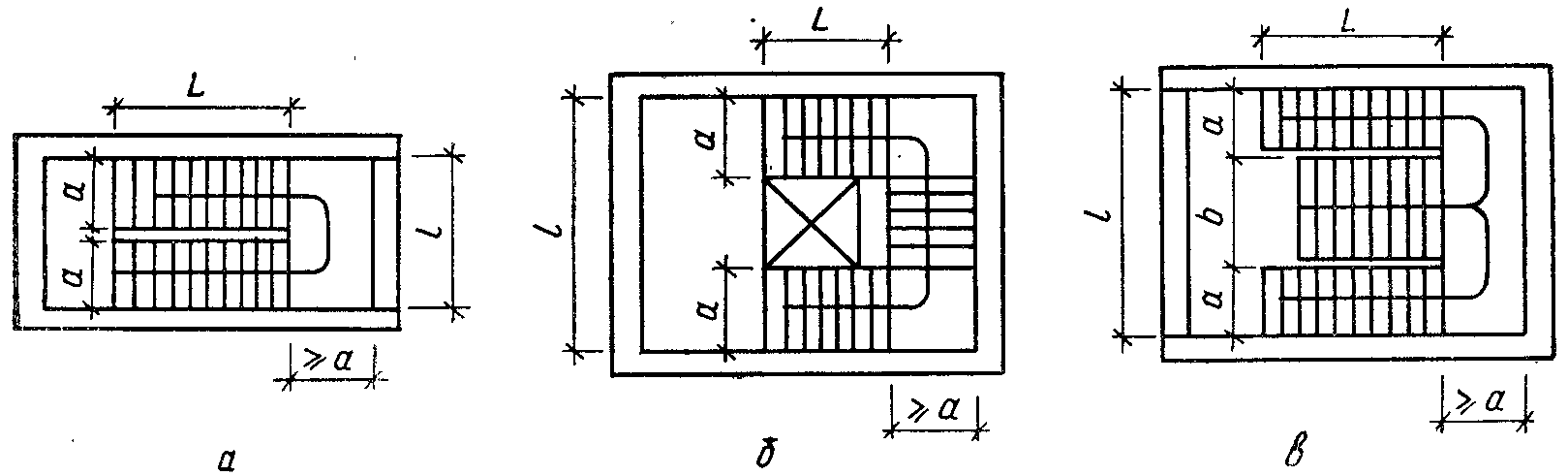

Лестницы состоят этажных и промежуточных площадок и маршей. По количеству маршей в приделах одного этажа лестницы подразделяются на двухмаршевые, трехмаршевые и распашные (рис.1 ). Распашные лестницы обычно устраиваются в общественных зданиях;отношение ширины боковых маршей к полной ширине лестницы принимается в пределах 0,25…0,3
Конструкции лестниц:

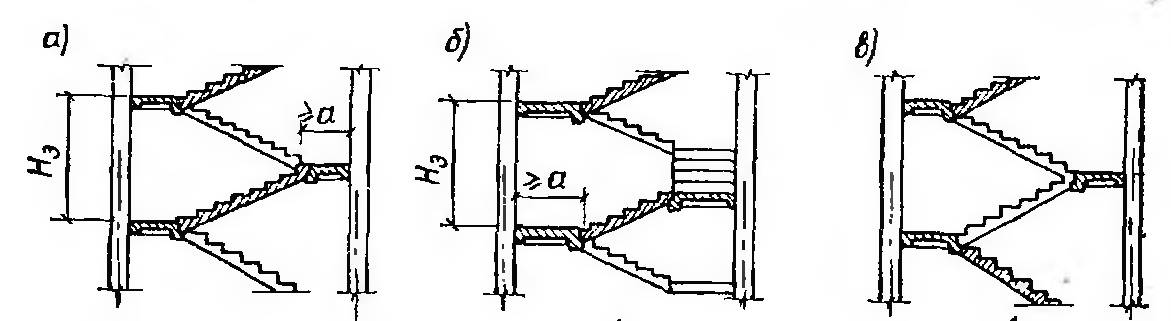

а – двухмаршевой; б – трехмаршевой; в - распашной
Рекомендуемая(минимальная) ширина лестничного марша а и наибольший уклон i = l/h для зданий разных типов установлены следующие:
- для основных лестниц гражданских зданий высотой 2-3 этажа а=1,2 м,i=1:1,5;
- высотой 4 и более этажей а=1,3 м, i =1:1,75;
- марши лестниц ведущих в подвальные этажи а=0.9 м, i =1:1,5 , а ведущих на чердак b=0,9 м, i =1:1,25;
- марши лестниц производственных зданий а=1,2 - 2,2 м, i =1:1,5.
Минимальная ширина лестничных маршей–1м,максимальная – 2,4м. Количество ступеней в одном марше принимается не менее 3 и не более 16;для лестниц ведущих в подвалы или на чердак, допускаются дополнительные ступени. Ширина лестничных маршей, площадок и дверных проемов, выходящих на лестничные клетки, определяются расчетом в соответствии с требованиями раздела 4 СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений».Кроме этого ширина лестничных площадок должна быть не менее ширины марша(для распашных лестниц – бокового), а перед входами в лифты с распашными дверями – не менее 1,6 м
Лестницы, как правило, изготовляют сборными железобетонными из укрупненых элементов. В зависимости от конструктивной системы здания существуют несколько вариантов решения лестниц. Наиболее распространенны два основных принципиальных решения:
в бескаркасных крупнопанельных, крупноблочных зданиях, а также в зданиях из традиционных материалов (кирпича, мелких блоков) лестницы
собирают из отдельных маршей и площадок (рис.3а,б). Площадки опирают на поперечные стены, а марши на лобовые ребра площадок и соединяются ними с помощью уголков или пластин на электросварке, заанкеренных в торцы маршей и лобовые балки
в каркасно-панельных зданиях лестницы собирают из одинаковых элементов – марша с двумя полуплощадками, опирающимися гранями полуплощадок на продольные ригели.
Сборные железобетонные лестницы устраивают также из мелкоразмерных элементов: ступеней ,косоуров, площадочных балок и плит (рис.2).
В отдельных случаях (при нетиповом решении уникальных зданий) лестницы могут быть из монолитного железобетона.
Ограждение лестничных маршей изготовляют из стальных стоек, заделываемых нижним концом в ступени или привариваемых к закладным деталям на боковой поверхности марша или решетки.
Лестницы из сборных мелкоразмерных элементов

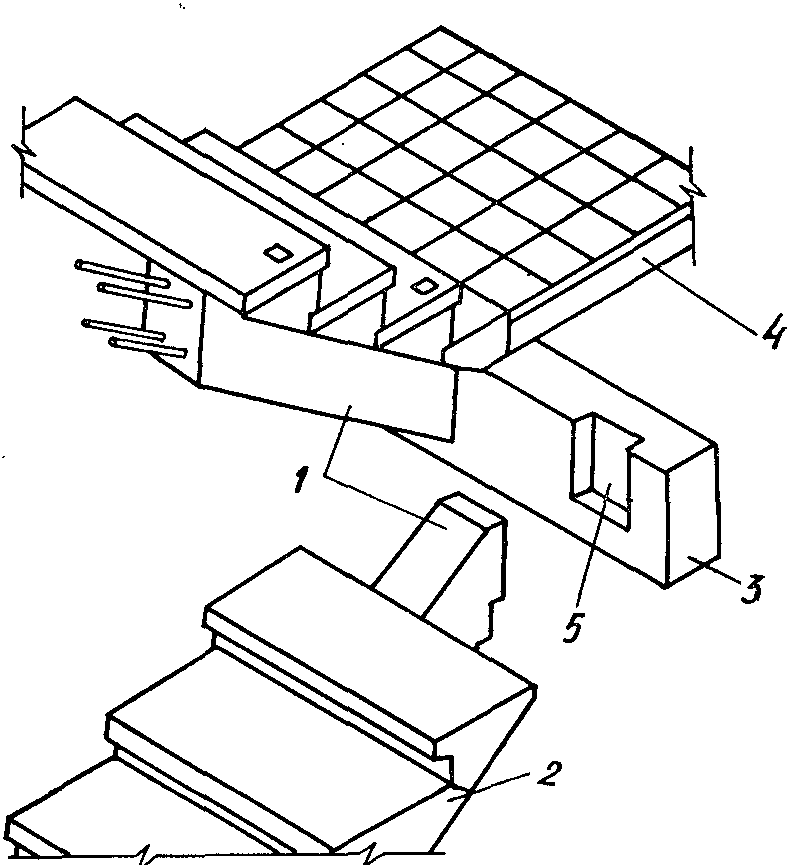

1-косоуры; 2-ступени; 3-площадочная балка; 4-плита; 5гнездо для опирания косоура
